Français

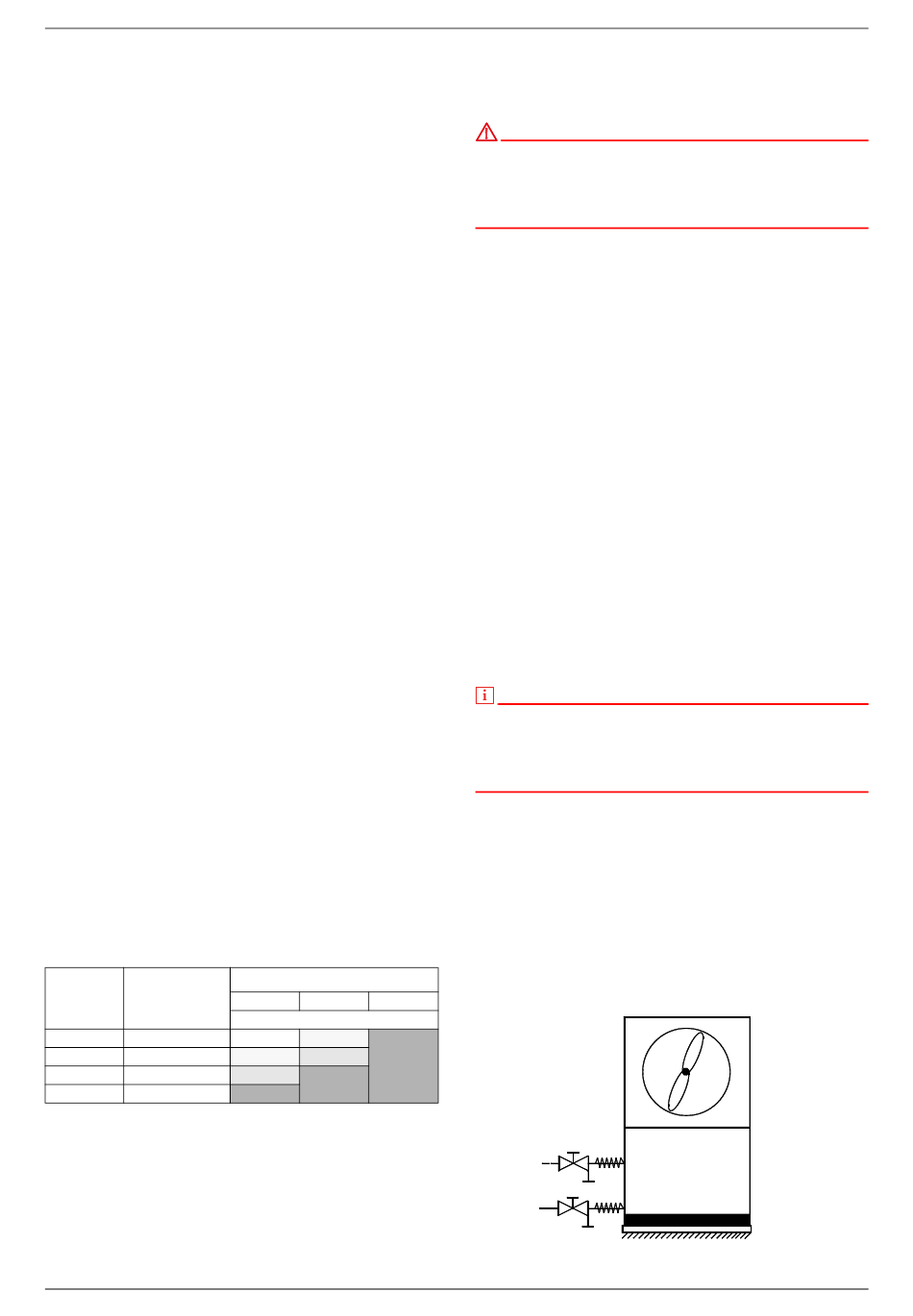

7.3 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur sont
pourvus de filetages extérieurs 1¼". Pour raccorder la pompe à
chaleur, il faudra contre-bloquer au niveau des traversées à
l'aide d'une clé.
Il est également possible d'effectuer le raccordement du chauf-
fage à droite. Pour cela, il suffit de démonter les parties infé-
rieures de la façade à gauche et à droite. Les deux tuyaux de
raccordement y compris le support de tuyau dans l'appareil
doivent être déplacés de gauche à droite. Les parties de la fa-
çade doivent ensuite être inversées lorsqu'elles sont remon-
tées.
Avant de procéder au raccordement de la pompe à chaleur
côté eau de chauffage, l'installation de chauffage doit être rin-
cée pour éliminer d'éventuelles impuretés et les restes éven-
tuels des matériaux d'étanchéité ou autres. Une accumulation
de dépôts divers dans le condenseur est susceptible d'entraî-
ner une défaillance totale de la pompe à chaleur. Pour des ins-
tallations avec écoulement d'eau de chauffage muni d'arrêt,
conditionné par les vannes à thermostat ou de radiateur, une
soupape différentielle doit être montée derrière la pompe à
chaleur dans une dérivation du chauffage. Ceci garantit un
débit d'eau de chauffage minimum via la pompe à chaleur et
empêche les dysfonctionnements.
Une fois le montage côté chauffage terminé, l'installation de
chauffage devra être remplie, purgée et éprouvée à la pression.
Respecter les consignes suivantes lors du remplissage de
l'installation :
l'eau de remplissage et l'eau additionnelle non traitées

doivent être de même qualité que l'eau potable
(incolore, claire et sans dépôt)
 l'eau de remplissage et l'eau additionnelle doivent être pré-
filtrées
(maillage maxi. 5 µm).
Il n'est pas possible d'empêcher la formation de calcaire dans
les installations de chauffage à eau chaude sanitaire. Sa quan-
tité est cependant négligeable dans les installations ayant des
températures départ inférieures à 60 °C. Avec les pompes à
chaleur haute température, et plus particulièrement les installa-
tions bivalentes dans une plage de puissance importante (com-
binaison pompe à chaleur + chaudière), des températures dé-
part de 60 °C et plus peuvent également être atteintes. C'est
pourquoi l'eau additionnelle et de remplissage doivent corres-
pondre aux valeurs indicatives suivantes, selon VDI 2035, feuil-
let 1. Les valeurs de la dureté totale sont indiquées dans le ta-
bleau.
Puissance Somme des alcali-
calorifique noterreux en mol/
totale en kW m³ ou mmol/l
< 50 2,0
2,0
50 - 200
1,5
200 - 600
> 600 < 0,02
1. 1 °dH = 1,7857 °f
2. Cette valeur diffère de la valeur admise pour l'échangeur thermique des
pompes à chaleur.
Fig. 7.1:Valeurs indicatives pour l'eau additionnelle et de remplissage selon
VDI 2035
Pour les installations au volume spécifique supérieur à la
moyenne de 50 l/kW, VDI 2035 recommande d'utiliser de l'eau
entièrement déminéralisée et un stabilisateur de pH afin de ré-
FR-8
Volume spécifique à l'installation
(VDI 2035) en l/kW
20 < 50 50
< 20
1
Dureté totale en °dH
16,8 11,2
 11,2 8,4
2
< 0,11
8,4
2
< 0,11
2
< 0,11
452160.66.74 · FD 9912
duire le risque de corrosion dans la pompe à chaleur et l'instal-
lation de chauffage.
ATTENTION !
Il faut veiller, dans le cas d'eau entièrement déminéralisée, à
ce que le seuil inférieur admis pour la valeur pH minimale de
7,5 (valeur minimale admise pour le cuivre) ne soit pas
dépassé. Un tel dépassement peut entraîner la destruction de
la pompe à chaleur.
Débit d'eau de chauffage minimum
Le débit minimum d'eau de chauffage doit être garanti dans la
pompe à chaleur quel que soit l'état de fonctionnement de l'ins-
tallation de chauffage. C'est tout à fait réalisable en montant un
distributeur double sans pression différentielle ou une soupape
différentielle. Vous trouverez des explications quant au réglage
d'une soupape différentielle au chapitre " Mise en service ". Un
dépassement de la limite inférieure du débit d'eau de chauffage
minimum peut entraîner la destruction totale de la pompe à
chaleur en cas de gel de l'échangeur thermique à plaques dans
le circuit frigorifique.
Le débit nominal est indiqué dans les informations sur les appa-
reils en fonction de la température de départ et doit être pris en
compte lors de la conduite de projet. Avec des températures de
dimensionnement inférieures à 30 °C au niveau du départ, di-
mensionner obligatoirement les A7/W35 sur le flux volumique
max. avec un écart de 5 K.
Le débit nominal indiqué (Siehe "Informations sur les appareils"
auf Seite 14.) doit être garanti quel que soit l'état de fonctionne-
ment. Un commutateur de débit intégré sert uniquement à
mettre hors tension la pompe à chaleur en cas de chute extraor-
dinaire et abrupte du débit d'eau de chauffage et non à surveil-
ler et maintenir le débit nominal.
REMARQUE
L'utilisation d'une soupape différentielle est uniquement
recommandée pour les chauffages par surfaces et pour un
débit d'eau de chauffage max. de 1,3 m³/h. Le non-respect de
cette remarque peut
fonctionnement de l'installation.

Protection antigel

Dans le cas de pompes à chaleur exposées au gel, une vidange
manuelle du circuit de chauffage devrait être prévue. La fonc-
tion de protection antigel du gestionnaire de pompe à chaleur
fonctionne dès que le gestionnaire de pompe à chaleur et les
circulateurs de chauffage sont opérationnels. L'installation doit
être vidangée en cas de mise hors service de la pompe à cha-
leur ou coupure de courant. Pour les installations de pompe à
chaleur qui pourraient être victimes de pannes de courant non
décelables (maison de vacances), le circuit de chauffage doit
fonctionner avec une protection anti-gel appropriée.
LI 9TU - LI 12TU
entraîner des défauts
