Fournitures

3.1 Appareil de base

La pompe à chaleur contient les composants énumérés ci-des-
sous.
Le circuit frigorifique est « hermétiquement fermé » et contient
le fluide frigorigène fluoré R410A répertorié dans le protocole
de Kyoto. Vous trouverez la valeur PRG (potentiel de réchauffe-
ment global) et l'équivalent CO
pitre Informations sur les appareils. Il est sans HCFC, non in-
flammable et ne détruit pas la couche d'ozone.
1
2
5
7

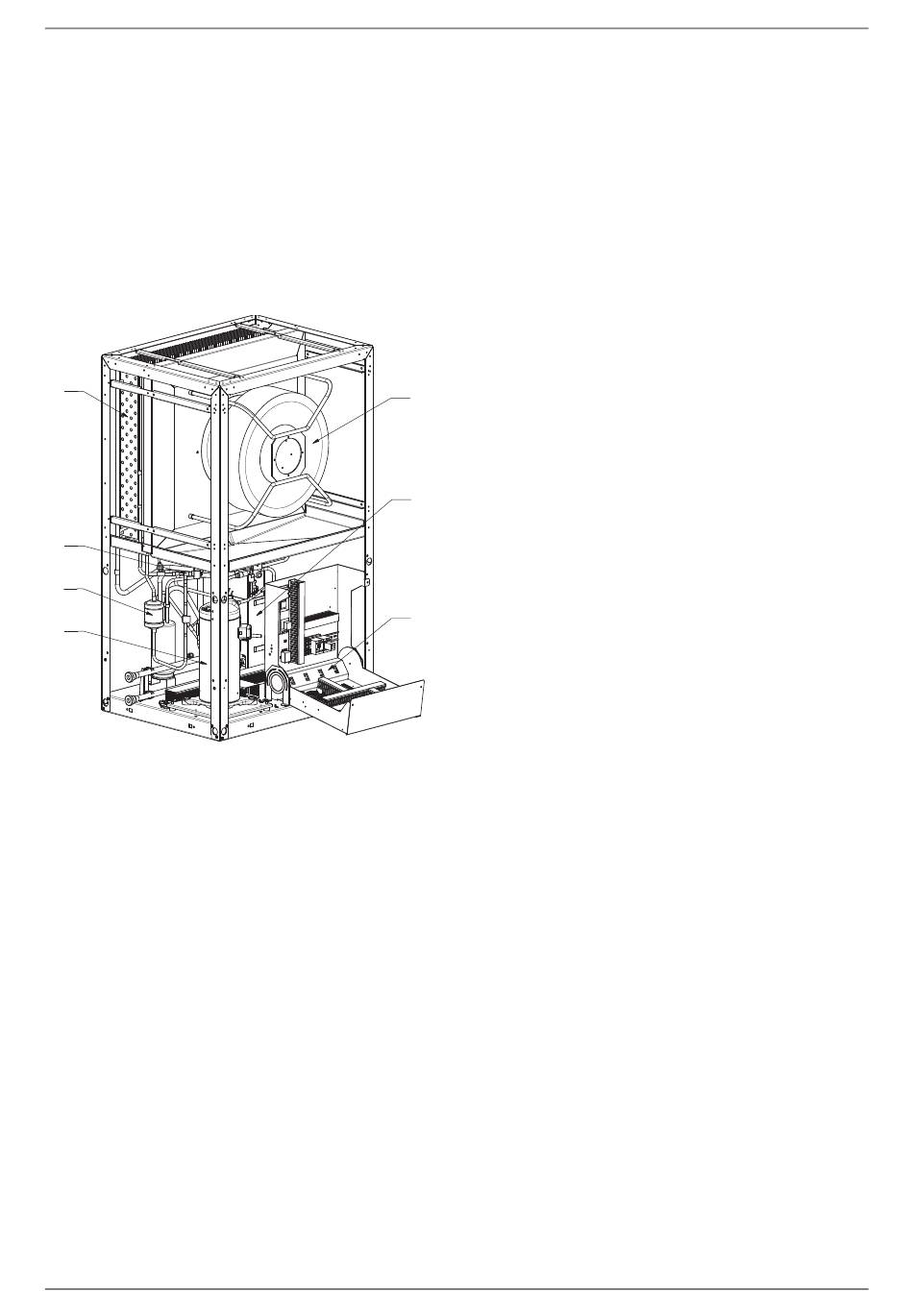

1) Evaporateur
2) Détendeur
3) Ventilateur
4) Boîtier électrique
5) Sèche-filtre
6) Condenseur
7) Compresseur
FR-4
du fluide frigorigène au cha-
2
3
6
4
452160.66.74 · FD 9912
3.2 Boîtier électrique
Le boîtier électrique est monté dans la pompe à chaleur. Le boî-
tier électrique peut être rabattu après avoir retiré l'habillage
frontal inférieur et dévissé la vis de fixation se trouvant en haut
à droite.
Dans le boîtier électrique se trouvent les bornes de connexion
au secteur ainsi que les contacteurs de puissance, l'unité de dé-
marrage progressif et le gestionnaire de pompe à chaleur.
Le gestionnaire de pompe à chaleur est un appareil de com-
mande et de régulation électronique facile à utiliser. Il com-
mande et surveille toute l'installation de chauffage en fonction
de la température extérieure, de la production d´eau chaude et
des dispositifs de sécurité.
La sonde de température extérieure à installer par le client, y
compris son matériel de fixation est fournie avec le gestionnaire
de pompe à chaleur.
Mode de fonctionnement et utilisation du gestionnaire de
pompe à chaleur sont décrits dans les instructions d'utilisation
livrées avec l'appareil.

3.3 Kit d'accessoires

en haut, sur la pompe à chaleur :
1 isolation par raccord de gaine
1 petit joint circulaire, aspiration
1 grand joint circulaire, évacuation
dans le boîtier électrique :
1 sonde extérieure avec matériel de fixation
sous le ventilateur :
8 bouchons borgnes ø 30 - noirs
à l'extérieur, sur l'emballage :
instructions de montage et d'utilisation
