Typ 2103, 2104, 2105
Markierung
Winkel α: 10° bis 40°
Neigung zur Leitungsachse 1° ... 5°

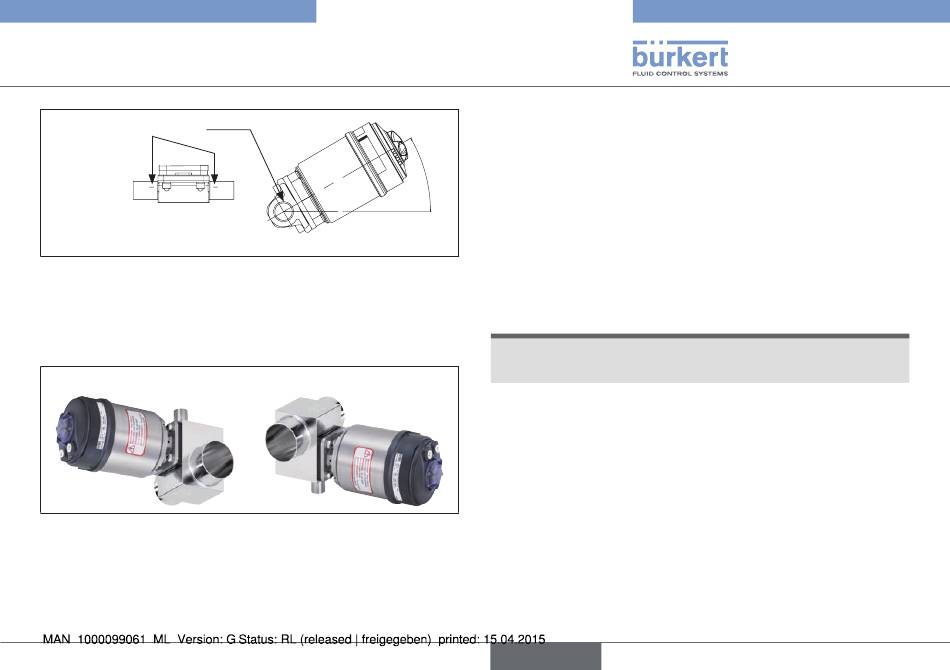

Bild 34: Einbaulage zur Selbstentleerung des Gehäuses
8.4 Einbaulage T-Ventil Typ 2104
Für den Einbau der T-Ventile in Ringleitungen werden folgende
Einbaulagen empfohlen:
Bei Zuführung von Medium:
Bild 35: Einbaulage des Typs 2104
8.5 Einbaulage Bodenablassventil
Typ 2105
Vorzugsweise Antrieb nach unten.
Montage
Bei Entnahme von Medium:
8.6 Vor dem Einbau
• Vor dem Anschluss des Ventils auf fluchtende Rohrleitungen achten.
• Die Durchflussrichtung ist beliebig.
α
8.6.1 Vorbereitende Arbeiten
→
Rohrleitungen von Verunreinigungen säubern (Dichtungsmaterial,
Metallspäne etc.).
→
Rohrleitungen abstützen und ausrichten.
Produkte mit VG/VS-Schweißgehäuse
HINWEIS!
Beschädigung der Membran bzw. des Antriebs!
▶ Vor dem Einschweißen des Gehäuses den Antrieb demontieren.
