8.8.1 Raccordement du fluide de pilotage
Fonctions A et B :
→
Raccorder le fluide de pilotage au raccord d'air de pilotage 1 de
l'actionneur (voir « Fig. 39 : Raccordement pneumatique »).
Silencieux
Pour les versions avec raccord enfichable, le silencieux est fourni
séparément pour réduire l'intensité sonore de l'évacuation d'air.
→
Insérer le silencieux dans le raccord de purge d'air libre 2
(voir « Fig. 39 : Raccordement pneumatique »).
En cas de montage dans un environnement agressif, nous
recommandons de conduire l'ensemble des raccords
pneumatiques libres dans une atmosphère neutre à l'aide
d'un tuyau pneumatique.
Fonction I :
→
Raccorder le fluide de pilotage au raccord d'air de pilotage 1 et
2 de l'actionneur (voir « Fig. 39 : Raccordement pneumatique »).
La pression au raccord 1 ouvre la vanne.
La pression au raccord 2 ferme la vanne.
114
Type 2103, 2104, 2105
Montage
Raccord de purge d'air CFA, CFB et
deuxième raccord d'air de pilotage CFI
Raccord d'air de pilotage
CFA, CFB, CFI

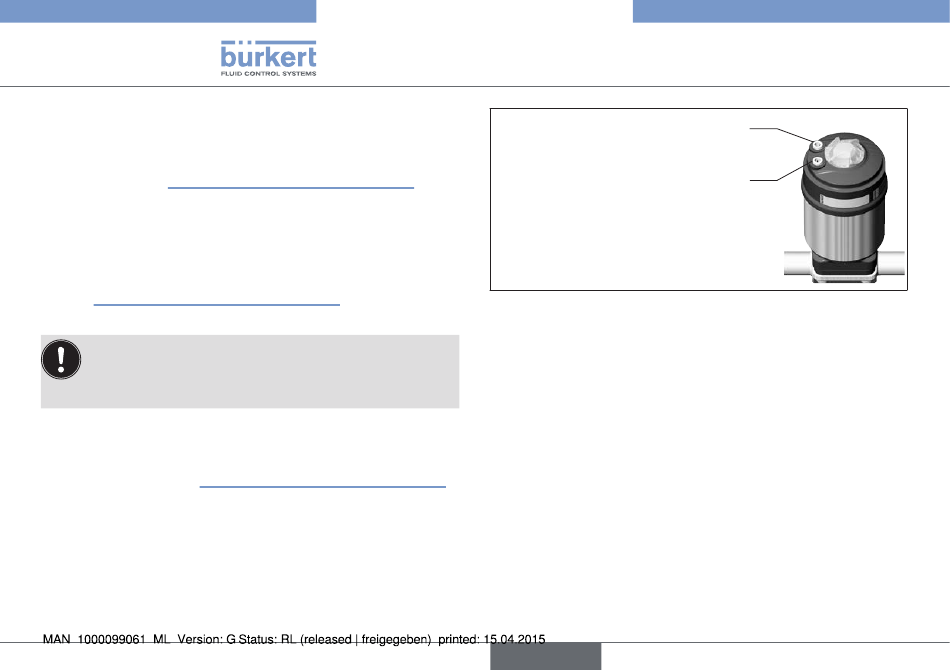

Fig. 39 : Raccordement pneumatique
Tuyau flexible d'air de pilotage :
Il est possible d'utiliser des tuyaux flexibles d'air de pilotage des
tailles 6/4 mm resp. 1/4".
En option, le raccord d'air de pilotage avec filet G 1/8 est possible.
français
2
1
