Serveur d'intégrité HP rx 2600 et station de travail HP zx6000 Manuel de mise en route
1 2 3
14 13 12

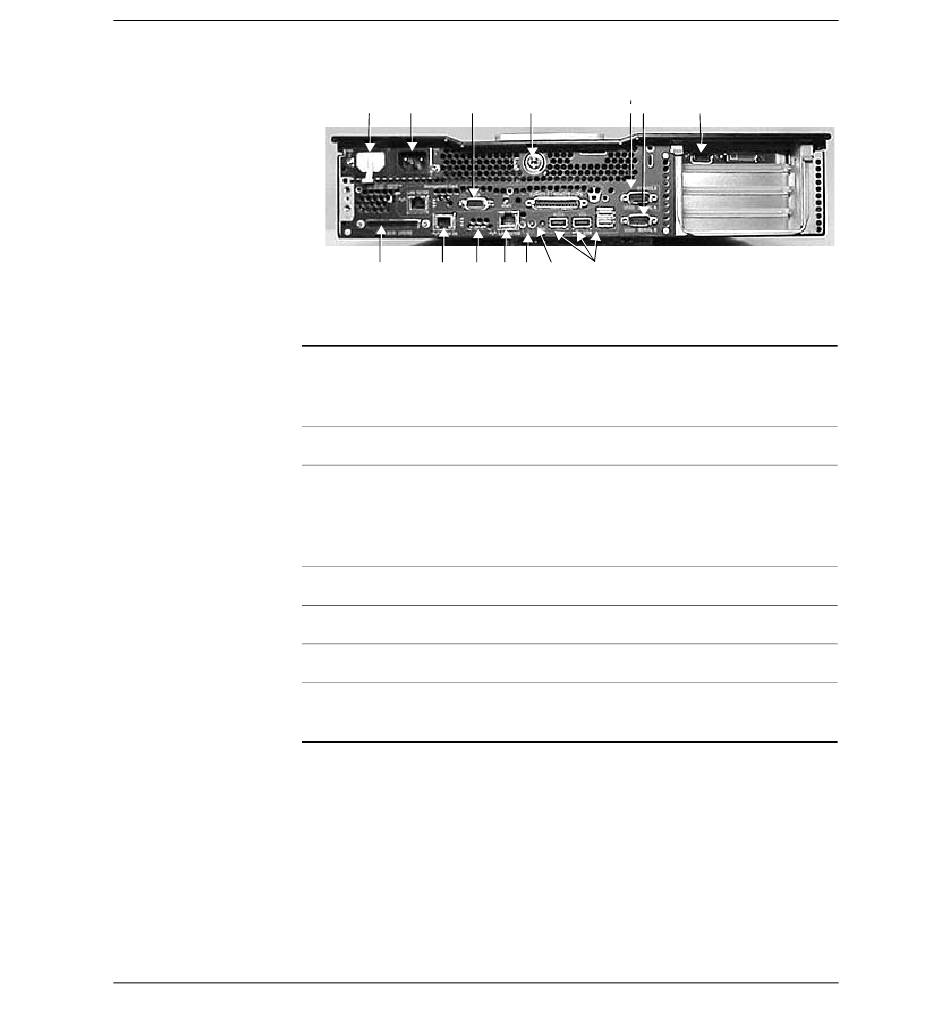

Connecteurs de la face arrière
1 Alimentation électrique (PWR2)
2 Alimentation électrique (PWR1)
3 Ports de réinitialisation, VGA,
série, réseau de la carte de
supervision (en option sur la station
de travail zx6000)
4 Verrou système
5 Port série A (console)
6 Port série B
7 Connecteur(s) de moniteur (station
de travail zx6000 uniquement)
Configuration et utilisation du système
4 5 6
11 10 9 8
8 Ports USB
(les ports souris et clavier
sont étiquetés)
9 Bouton TOC
10 Voyant et bouton indicateur
de position
11 Réseau 10/100
12 Voyants réseau local
13 Réseau 10/100/1000
14 SCSI LVD/SE
7
1–5
