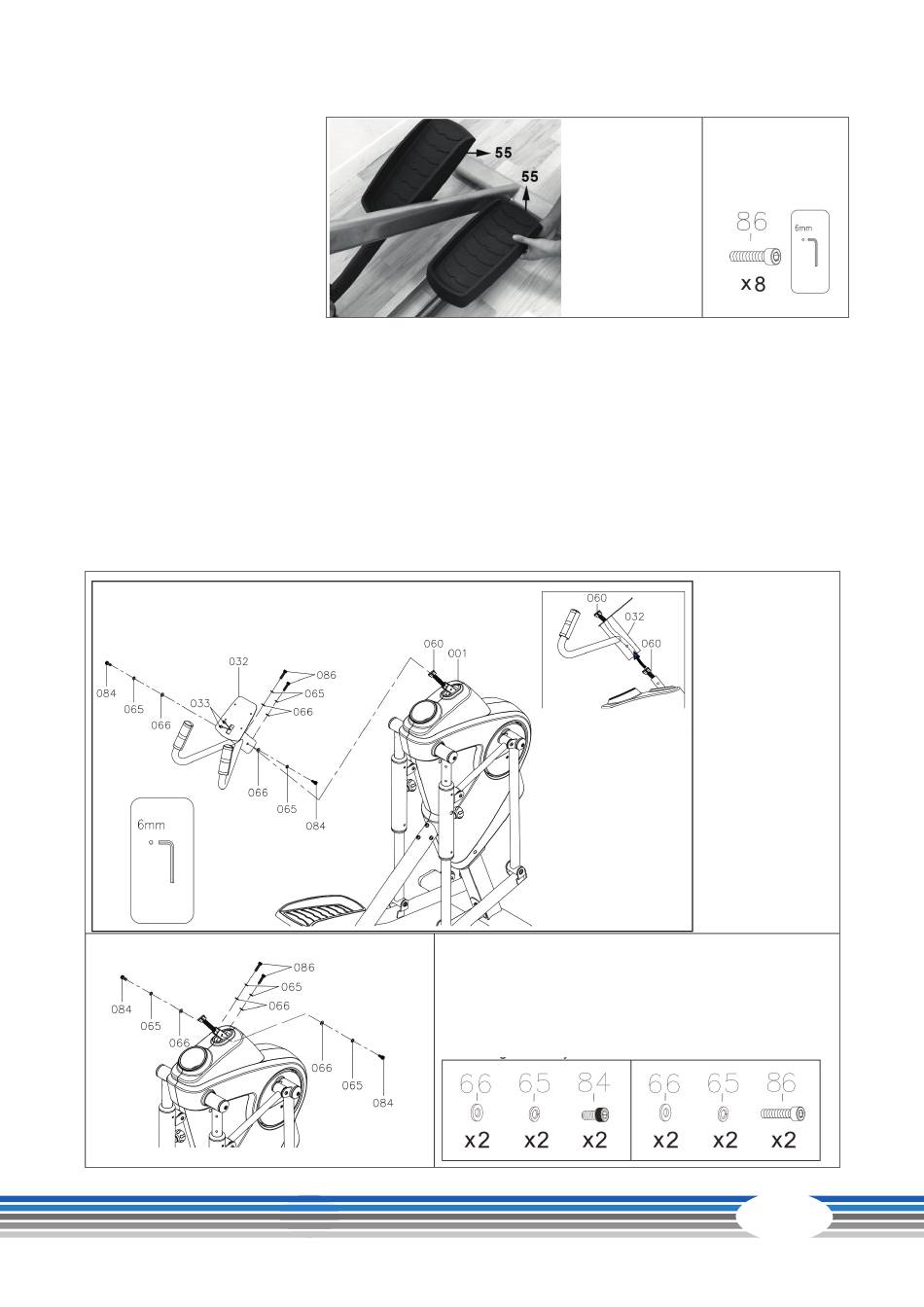

Étape 9 : montage des pédales
1. Fixez la pédale (55) sur
le bras de support de
pédale (58) avec quatre
vis (86).
2. Répétez cette opération
de l'autre côté.
Étape 10 : montage de la poignée avec capteurs tactiles
1. Retirez les quatre rondelles entretoises (66), les quatre rondelles de sûreté (65), les deux vis (84)
et les deux vis (85) prémontées du cadre principal (1).
2. Faites passer le câble de liaison supérieur (60) dans le logement des capteurs tactiles (32).
3. Fixez la poignée avec les capteurs tactiles (32) de chaque côté du cadre principal (1) avec une
rondelle entretoise (66), une rondelle de sûreté (65) et une vis (84).
4. Fixez les capteurs tactiles (32) à l'avant du cadre principal (1) avec deux rondelles entretoises
(66), deux rondelles de sûreté (65) et deux vis (86).
