4.2 MONTAGE

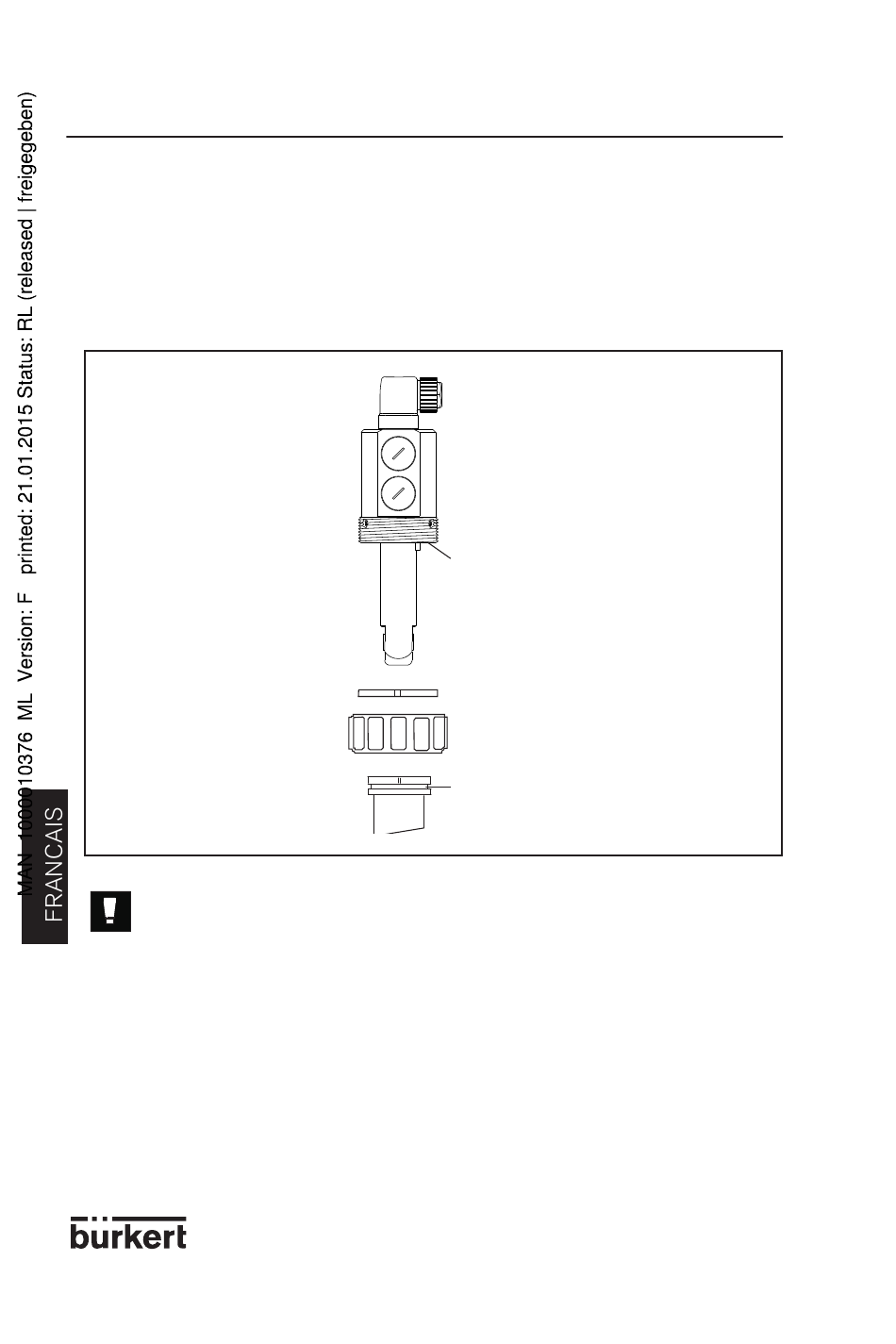

Le capteur 8223 se monte sur une conduite de la façon suivante :
- Insérer l'écrou [4] sur le raccord [6] et clipser la bague [3] dans la rainure [5].
- Insérer le capteur [1] dans le raccord [6], en veillant au bon positionnement du joint [2].
- Visser l'écrou et serrer à la main uniquement.
- Vérifier la compatibilité du matériau du joint (FKM en standard) avec votre
process.
- Un joint en EPDM et un joint en FKM sont livrés en supplément avec le capteur.
- Veiller à ne pas détériorer le joint lors de son remplacement.
INSTALLATION
1
2
3
4
5
6
