3. Assemblage du ventilateur de plafond

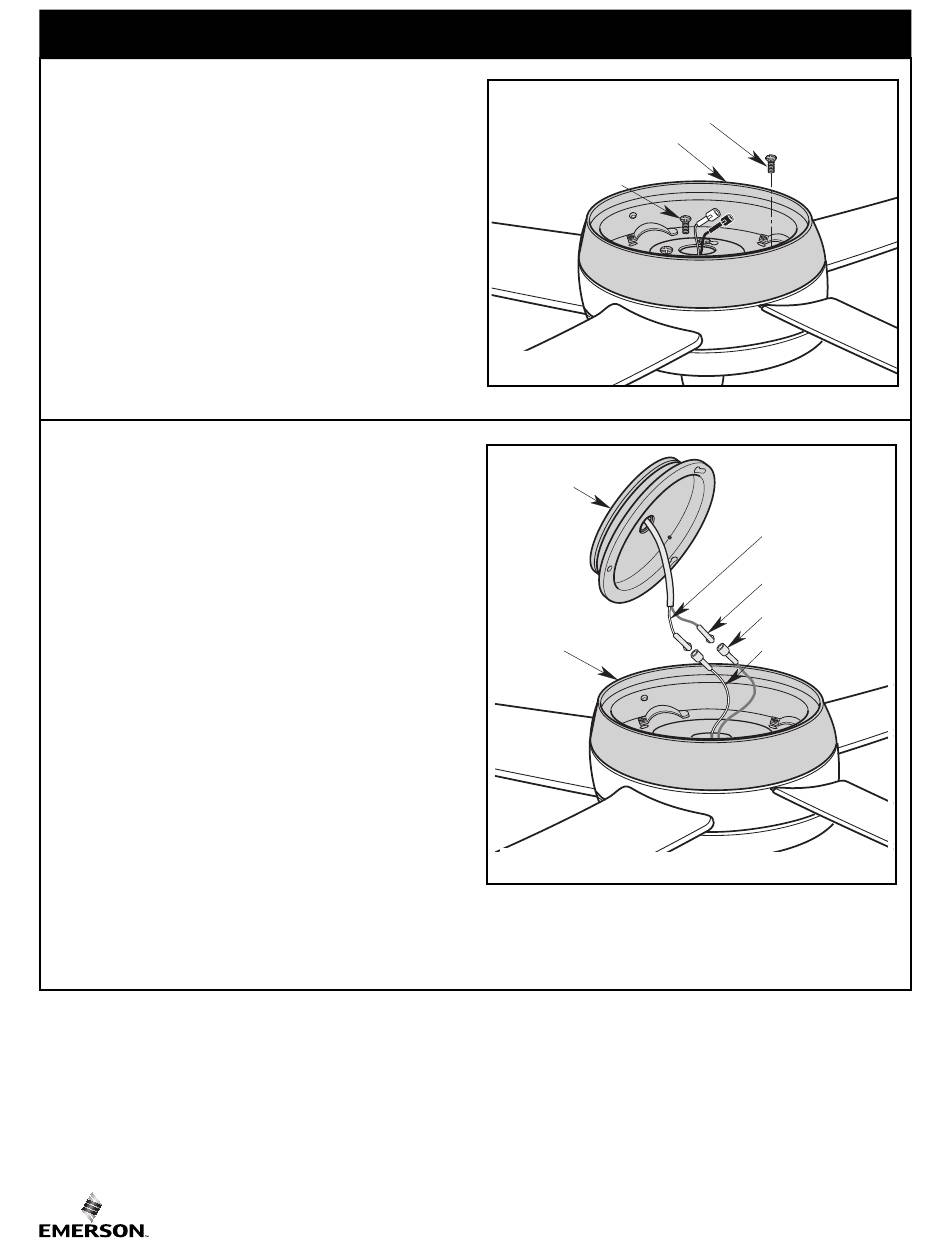

3.14
Retirez et conservez l'une des trois vis à tête cylindrique bombée
N° 8-32 x 0,375 dans le boîtier inférieur et desserrez les deux
autres vis à tête cylindrique bombée N° 8-32 x 0,375 (Figure 14).
3.15
Raccordez fermement la borne avec le fil blanc du luminaire à DEL à
la borne avec le fil blanc de l'ensemble de moteur (Figure 15).
Raccordez fermement la borne avec le fil noir du luminaire à DEL à
la borne avec le fil bleu de l'ensemble de moteur (Figure 15).
Enfoncez les fils dans l'ensemble de luminaire à DEL et positionnez-
le dans l'ensemble de boîtier inférieur.
REMARQUE : Assurez-vous que les fils et les bornes sont
positionnés en dessous de l'ensemble de luminaire et ne sont
pas pincés entre l'ensemble de luminaire à DEL entre l'ensemble
de luminaire à DEL et le boîtier inférieur.
RETIRER UNE VIS À TÊTE CYLINDRIQUE
REMOVE ONE #8-32 x .375"
BOMBÉE N° 8-32 x 0,375 po
PAN HEAD SCREW
BOÎTIER INFÉRIEUR
LOWER HOUSING
DESSERRER DEUX VIS
LOOSEN TWO
À TÊTE CYLINDRIQUE
#8-32 x .375"
BOMBÉE N° 8-32
PAN HEAD
x 0,375 po
SCREWS
Figure 14
LED LIGHT LUMINAIRE
FIXTURE À DEL
BOÎTIER
LOWER
INFÉRIEUR
HOUSING
Figure 15
62
(suite)
FIL BLANC DU LED LIGHT FIXTURE
LUMINAIRE À DEL WHITE WIRE
FIL NOIR DU
LED LIGHT FIXTURE
LUMINAIRE À DEL
BLACK WIRE
FIL BLEU DE L'ENSEMBLE
MOTOR ASSEMBLY
DE MOTEUR
BLUE WIRE
FIL BLANC DE MOTOR ASSEMBLY
L'ENSEMBLE DE MOTEUR WHITE WIRE
Modèle ETL N° : CF955L
