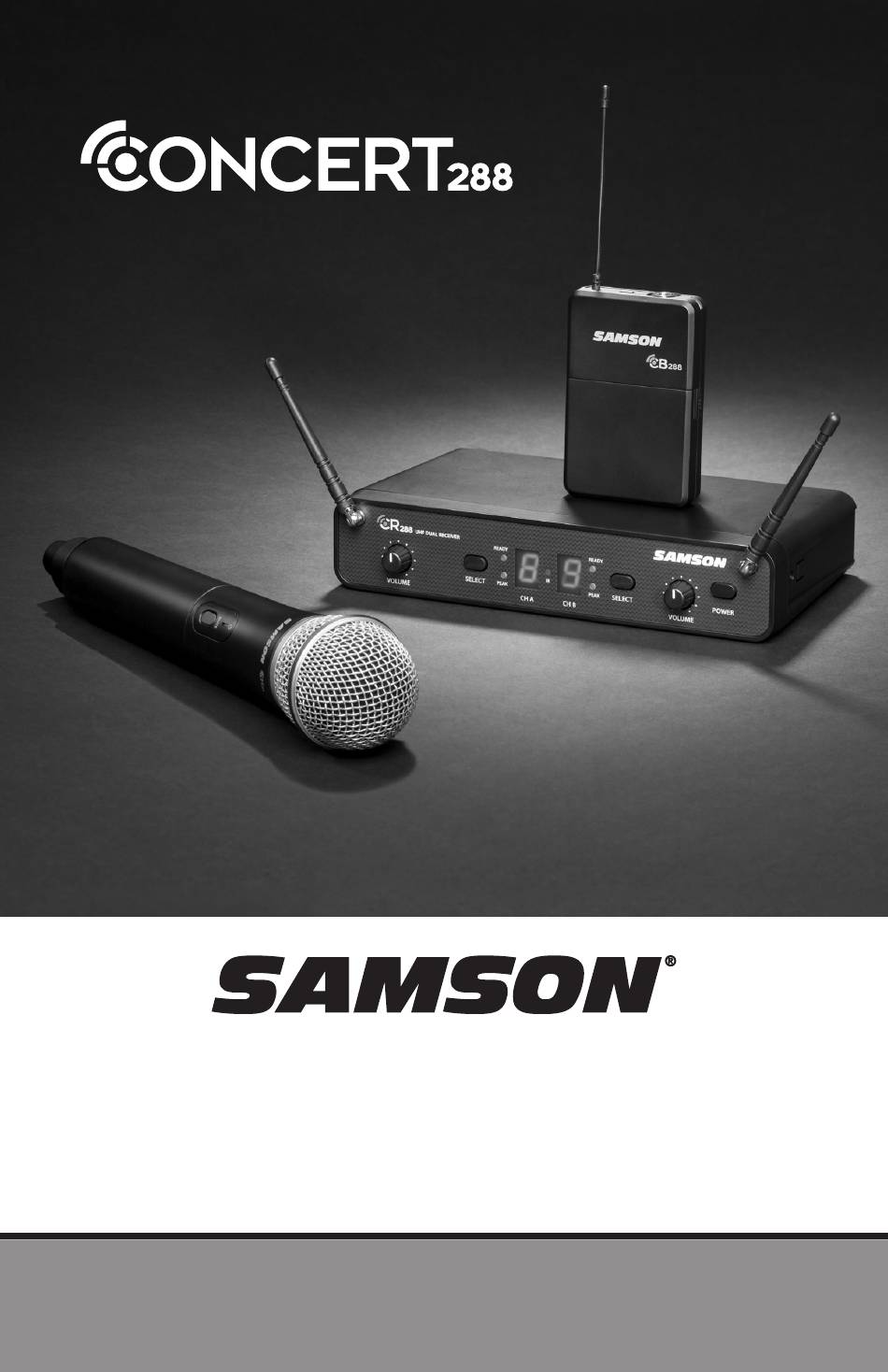

Dual Channel Wireless Systems
OWNER'S MANUAL
Table des Matières
loading

Manuels Connexes pour Samson CONCERT 288

Sommaire des Matières pour Samson CONCERT 288

  • Page 3 Copyright 2015, Samson Technologies Corp. Samson Technologies Corp. 45 Gilpin Ave Hauppauge, NY 11788 www.samsontech.com...

  • Page 24: Consignes De Sécurité Importantes

    Consignes de sécurité importantes ATTENTION RISQUE D’ÉLECTROCUTION ! NE PAS OUVRIR ! MISES EN GARDE : POUR DIMINUER LE RISQUE D’ELECTROCUTION, NE PAS RETIRER LE CACHE (OU A L’ARRIERE). CE MATERIEL NE COMPORTE PAS DE PIECES SUSCEPTIBLES D’ETRE REPAREES PAR L’UTILISATEUR.
  • Page 25 Lors de l'uti- lisation d'un chariot, faire attention en déplaçant l'ensemble chariot/ appareil afin d'éviter tout accident Concert 288 - Système de micros baladeurs à deux voies...
  • Page 26 Montage sur rack ......38 Plans de fréquences du Concert 288 ....39 Diagnostic des pannes .

  • Page 27: Introduction

    Introduction Félicitations ! Vous venez de vous procurer le système à micros baladeurs à deux ca- naux Samson Concert 288. Le Concert 288 est l'idéal pour toute application néces- sitant deux micros baladeurs. Simple d'utilisation, présentant 16 voies disponibles par ensemble récepteur et un dispositif à infrarouges paramétré sur la voie émettrice, le Concert 288 est directement opérationnel.

  • Page 28: Caractéristiques Du Système

    Caractéristiques du système • Système à micros baladeurs de qualité professionnelle destiné à la fois aux applications son en public et de sonorisation • La technologie True Diversity porte à son maximum la portée active (jusqu'à 90 m) et réduit les interférences potentielles •...

  • Page 29: Appels Du Récepteur Cr288

    (sur "10"). Bouton POWER (Marche/Arrêt) – Mettre le CR288 en marche et à l’arrêt à l’aide de ce bouton. Concert 288 - Système de micros baladeurs à deux voies...
  • Page 30 Appels du récepteur CR288 Entrée c.c. - Brancher ici l'adaptateur secteur fourni en utilisant le détendeur, comme indiqué sur la figure ci-dessous. AVERTISSEMENT : Ne pas le remplacer par un autre type d'adaptateur secteur. Cela risque de détériorer gravement le CR288 et entraînera l'annulation de votre garantie. SORTIE A BALANCE - Utiliser ce jack XLR à...

  • Page 31: Emetteur À Module Ceinture Cb288

    Libération du cache du logement à piles - Mettre en place en appuyant des deux côtés et ouvrir le cache du logement à piles du CB288. Antenne - Cette antenne d'émetteur fixée en permanence devra être entièrement sortie en fonctionnement normal. Concert 288 - Système de micros baladeurs à deux voies...
  • Page 32 Emetteur à module ceinture CB288 Réglage du GAIN à l'Entrée - Ce réglage permet d'ajuster la sensibilité à l'entrée de l'émetteur pour travailler avec les entrées du micro et des instruments. Pour des performances optimales, à l'aide d'un tournevis, régler le GAIN à l'entrée où on voit l'indicateur PEAK du CR288 s'allumer à...

  • Page 33: Emetteur Pour Micro Baladeur Ch288

    Remarque : Le cache d'antenne du CH288 et sa grille ont été munis de codes de couleurs pour repérer facilement le canal récepteur correspondant : CH A - Cache d'antenne noir et grille noire CH B - Cache d'antenne argent et grille argent Concert 288 - Système de micros baladeurs à deux voies...

  • Page 34: Prise En Mains Rapide

    être réglés à la même fréquence. Suivez cette procédure de base pour configurer et utiliser votre système à micros baladeurs Concert 288 : Mettre en place le récepteur CR288 physiquement à l'endroit exact où il sera utilisé, puis sortir les antennes à la verticale. La règle empirique générale consiste à assurer la "visibilité...
  • Page 35 Allumer l'émetteur en appuyant sur l'interrupteur Marche/Arrêt et en le maintenant enfoncé ; le témoin LED s'allumera en vert. 8. Turn on belt pack transmitter 8. Press button on transmitter to turn on 9. Press and hold SELECT button to IR Concert 288 - Système de micros baladeurs à deux voies...
  • Page 36 Prise en mains rapide Appuyer sur le bouton CH A SELECT situé sur la façade avant du CR288 pour choisir un canal disponible pour le récepteur du CH A. Le numéro de canal augmentera d'un chiffre, passant de 0 à 9, puis de A à F. Une fois arrivé au dernier canal, le comptage repartira en arrière jusqu'à...
  • Page 37 En utilisant des systèmes multiples dans la même bande de fréquences, il faut régler chaque système sur un canal de travail différent. (Voir "Plans des Canaux du Concert 288", page 18). Concert 288 - Système de micros baladeurs à deux voies...

  • Page 38: Montage Sur Rack

    Montage sur rack Le récepteur UR7 peut être installé à l'intérieur d'un rack standard de 19" en vue du transport ou d'une installation permanente en se servant des poignées du rack. Suivre les étapes simples ci-dessous pour mettre en place le CR288 : Fixer les poignées du rack jointes en faisant coulisser chaque poignée dans la rainure, de chaque côté...

  • Page 39: Plans De Fréquences Du Concert 288

    530,000 554,000 484,075 508,075 532,075 556,075 486,975 510,975 534,975 558,975 487,975 511,975 535,975 559,975 489,050 513,050 537,050 561,050 490,975 514,975 538,975 562,975 492,425 516,425 540,425 564,425 493,975 517,975 541,975 565,975 Concert 288 - Système de micros baladeurs à deux voies...
  • Page 40 Plans de fréquences du Concert 288 Groupe J* 606-654 MHz Fréq. Fréq. nal B 606,125 630,125 607,625 631,625 609,050 633,050 610,425 634,425 610,900 634,900 613,525 637,525 615,100 639,100 616,475 640,475 618,000 642,000 620,075 644,075 622,975 646,975 623,975 647,975 625,050 649,050...

  • Page 41: Diagnostic Des Pannes

    Si l'on utilise de multiples systèmes, vérifier qu'aucun des indésirables systèmes ne fonctionne sur le même canal. Si le problème persiste, modifier un canal ou l'ensemble des canaux des systèmes. Concert 288 - Système de micros baladeurs à deux voies...

  • Page 42: Caractéristiques Techniques

    Dimensions (l x p x h) 8.25" x 4.9" x 1.75" (210 x 125 x 44 mm) Poids 0.99 lb / 450 g Chez Samson, nous améliorons nos produits en permanence ; certaines images et caractéristiques techniques sont donc susceptibles d'évoluer sans préavis.
  • Page 43 Réglementation de la FCC Les récepteurs sans fil Samson sont certifiés aux termes des Règles de la FCC partie 15 et les émetteurs-récepteurs sont certifiés aux termes des Règles de la FCC partie 74. L'autorisation d'exploitation du matériel Samson incombe à l'utilisateur et son autorisation dépend de la classification de l'utilisateur, de l'application et de...
