Montages auxiliaires

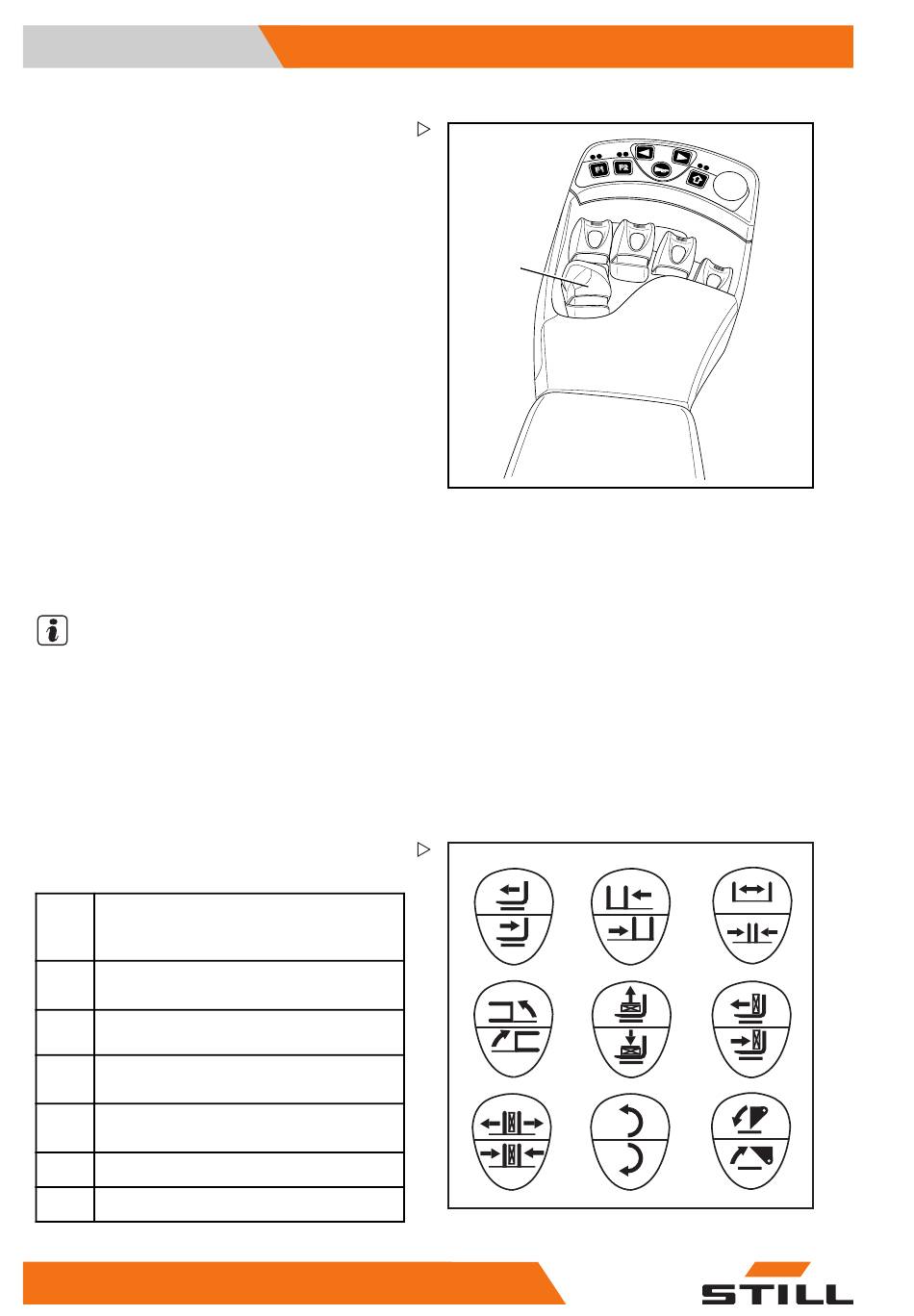

Contrôle des montages auxiliaires
avec le fingertip
Les montages auxiliaires (variante) sont
contrôlés dans cette version en utilisant les
leviers de commande (1).
Les pictogrammes figurant sur les leviers de
commande désignent la fonction activée par
le levier correspondant.
– Déplacer le levier de commande (1) vers
l'avant
Le montage auxiliaire se déplace dans le
sens de déplacement indiqué sur la partie
supérieure du pictogramme.
– Déplacer le levier de commande (1) vers
l'arrière
Le montage auxiliaire se déplace dans le sens
de déplacement indiqué sur la partie inférieure
du pictogramme.
REMARQUE
La disposition des pictogrammes dépend
du montage auxiliaire pré-assemblé. Si un
montage auxiliaire avec d'autres fonctions est
monté, la représentation du pictogramme doit
être vérifiée et changée si nécessaire.
– Contacter le centre d'entretien agréé si
nécessaire.
– Noter les fonctions et les pictogrammes
suivants de montage auxiliaire.
Déplacer le châssis de déplacement
2 latéral ou les fourches vers l'avant/l'ar-
rière
Déplacer le tablier à déplacement
3
latéral vers la gauche/la droite
Régler les bras de fourche : ouvrir/fer-
4
mer
Faire pivoter le mât élévateur ou les
5
fourches vers la gauche/la droite
Desserrer/serrer le dispositif de
6
retenue de charge
Pousser/tirer la charge
7
Ouvrir/fermer les pinces
8
220
1
2
5
8
57348011801 FR - 11/2018
Fonctionnement
7325_003-031
3 4
7
6
9 10
6210_003-031
