4
Montages auxiliaires
Commande des montages auxi-
liaires à l'aide du joystick 4Plus

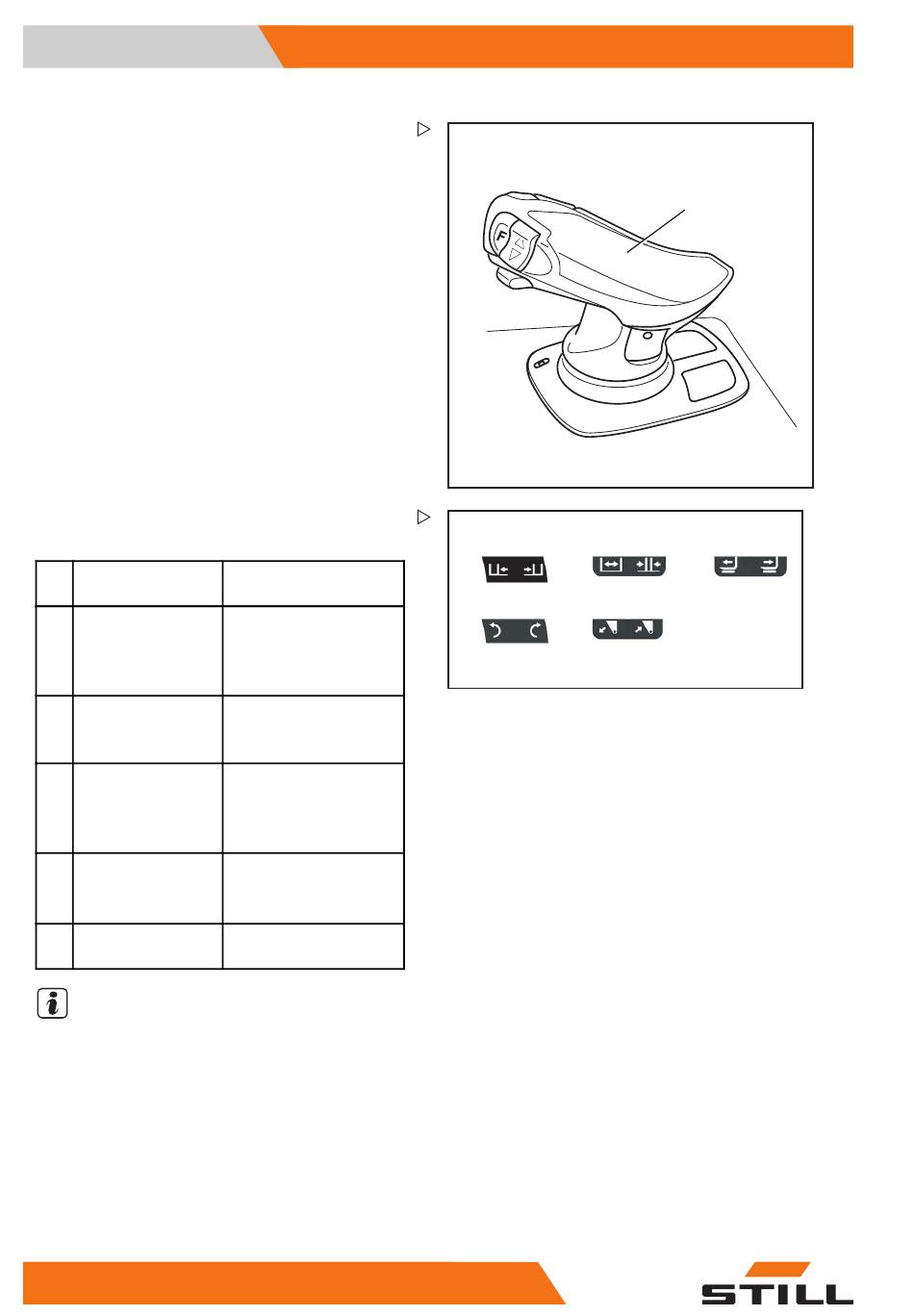

Dans cet équipement, les montages auxi-
liaires (variante) sont commandés par le joys-
tick 4Plus (1).
Les pictogrammes sur la notice du joys-
tick 4Plus montre les différentes fonctions
activées par les divers éléments de com-
mande du joystick 4Plus.
– Noter les fonctions et les pictogrammes de
montage auxiliaire suivants.
Eléments de
commande
1 Joystick 4Plus
Joystick 4Plus ou
2
curseur
3 Curseur
Joystick 4Plus ou
4
curseur
5 Curseur
REMARQUE
Les pictogrammes du joystick 4Plus sont ap-
pliqués en fonction des montages auxiliaires
montés sur le chariot en usine. Si un montage
auxiliaire avec d'autres fonctions est monté,
la représentation du pictogramme doit être
vérifiée et changée si nécessaire.
– Contacter le centre d'entretien agréé si
nécessaire.
218
Fonction du montage
auxiliaire
Déplacer le tablier à
déplacement latéral
vers la gauche/la
droite
Régler les bras
de fourche :
ouvrir/fermer
Déplacer le dispositif
de rétraction ou le
tablier élévateur vers
l'avant/l'arrière
Faire pivoter le
montage auxiliaire
vers la gauche/droite
Incliner la pelle vers
l'avant/l'arrière
57348011801 FR - 11/2018
2
1
5
4
Fonctionnement
1
6210_003-085
3
6210_003-098
