Fonctionnement

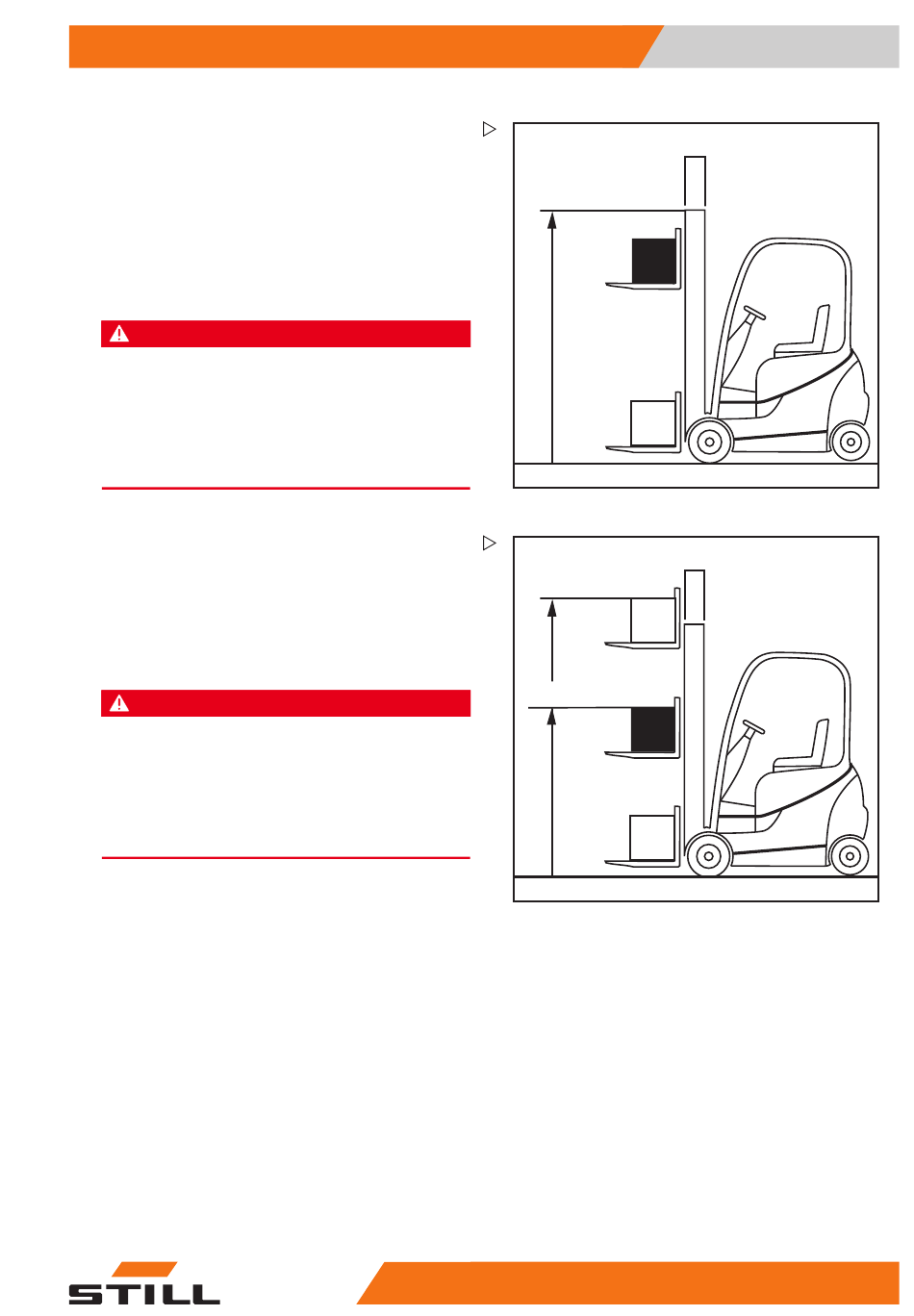

Mât télescopique
Pendant la levée, le mât élévateur s'élève sur
les vérins d'élévation extérieurs, entraînant
le tablier élévateur avec lui via les chaînes (le
tablier élévateur monte deux fois plus vite que
le mât élévateur intérieur). Le bord supérieur
(1) du mât élévateur intérieur peut donc être
plus haut que le tablier élévateur.
DANGER
Risque d'accident résultant d'une collision du mât
élévateur ou de la charge avec les plafonds ou
entrées bas.
– Noter que le mât élévateur intérieur ou la charge
peut être plus haut que le tablier élévateur.
– Noter les hauteurs des plafonds et des entrées.
Mât élévateur triplex (variante)
Pendant la levée, le vérin d'élévation inté-
rieur s'élève jusqu'en levage libre (3), puis les
vérins d'élévation extérieurs lèvent le mât élé-
vateur intérieur jusqu'à la hauteur maximale
(2).
DANGER
Risque d'accident résultant d'une collision du mât
élévateur ou de la charge avec les plafonds ou
entrées bas.
– Noter que le mât élévateur intérieur ou la charge
peut être plus haut que le tablier élévateur.
– Noter les hauteurs des plafonds et des entrées.
1
2
3
57348011801 FR - 11/2018
4
Levée
6210_810-001
6210_810-002
157
