211 Temps de la rampe de jogging
(temps rampe jogging)
Valeur:
0,02 à 3600,00 s
10,00 sec (VLT 2880-2882)
Fonction:
Le temps de rampe de jogging correspond à la durée
de l'accélération/décélération nécessaire pour passer
de 0 Hz à la fréquence nominale du moteur f
ramètre 104 Fréquence du moteur, f
tion suppose que le courant de sortie n'atteigne pas la
limite de courant (réglée au paramètre 221 Limite de
courant I ).
LIM
Le temps de la rampe de jogging est déclenché par
l'application d'un signal dédié au niveau du panneau
de commande, via une des entrées digitales ou via la
liaison série.
Description du choix:
Programmer le temps de rampe souhaité.
Temps de rampe de décélération, stop
212
rapide
(TEMPS RAMPE STOPIRAPID)
Valeur:
0,02 à 3600,00 s
10,00 sec (VLT 2880-2882)
Fonction:
Le temps de rampe de décélération, stop rapide, cor-
respond à la durée de décélération nécessaire pour
passer de la fréquence nominale du moteur à 0 Hz,
sous réserve que le fonctionnement générateur du
moteur n'occasionne pas de surtension dans l'ondu-
leur ou que le courant généré dépasse la limite de
courant configurée au paramètre 221 Limite de courant
. L'arrêt rapide est activé via l'une des entrées di-
I
LIM
gitales ou via la liaison série.
= Réglage d'usine, Texte entre () = texte affiché, L'option [] = est celle utilisée lors des communications transitant par le port série
®
MG.27.E3.04 - VLT est une marque déposée Danfoss
3,00 sec (VLT 2803-2875)
(pa-
M,N
). Cette fonc-
M,N
3,00 sec (VLT 2803-2875)
®
Série VLT
Description du choix:
Configurer le temps de rampe de décélération souhai-
té.

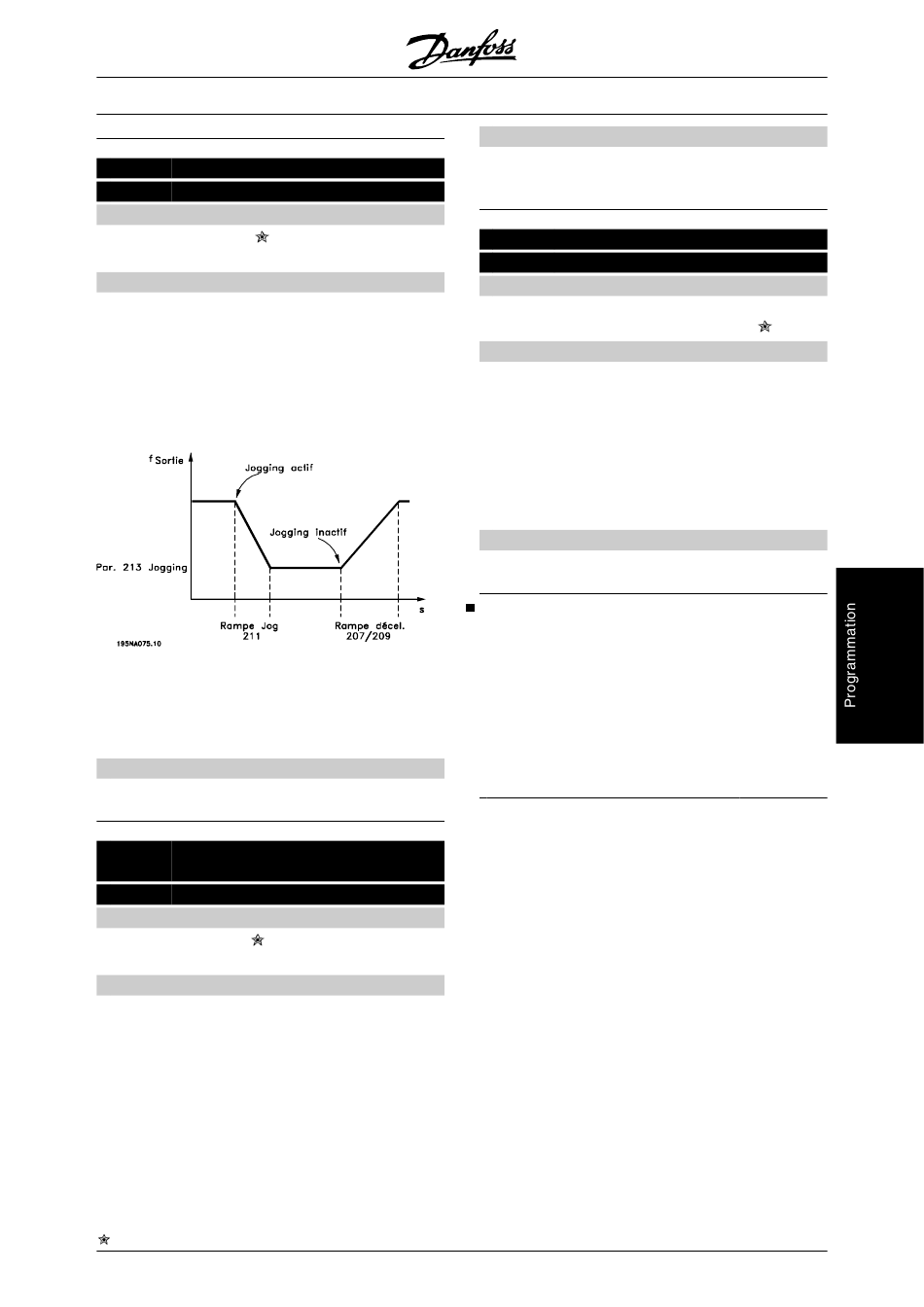

213 Fréquence de jogging
(FREQ. JOGGING)
Valeur:
0,0 à la valeur du par. 202 Fréquence
de sortie, limite haute f
MAX
Fonction:
La fréquence de jogging f
JOG
ce de sortie fixe que le variateur de vitesse délivre au
moteur quand la fonction jogging est activée. Le jogg-
ing peut être activé via les entrées digitales, la liaison
série ou le panneau de commande, sous réserve que
celui-ci soit activé au paramètre 015 Jogging, mode
local.
Description du choix:
Régler sur la fréquence souhaitée.
Type de référence
L'exemple montre comment calculer la référence ré-
sultante en utilisant Références prédéfinies avec Som-
me et Relative au paramètre 214 Type de référence. La
formule de calcul de la référence résultante ressort du
paragraphe L'essentiel sur le VLT 2800. Voir éventuel-
lement le schéma correspondant â Utilisation des ré-
férences .
Les paramètres suivants sont réglés:
Par. Minimum référence 204
Par. Maximum référence 205
Par. Preset référence 215
Par. 308 Borne 53, entrée analogique référence
Par. 309 Borne 53, mise â l'échelle de
la valeur min.
Par. 310 Borne 53, mise â l'échelle de
la valeur max.
Lorsque le paramètre 214 Type de référence est réglé
sur Somme [0], une des Références prédéfinies (par.
215-218) s'ajoute aux références externes sous forme
de pourcentage de la plage de référence. En appli-
quant â la borne 53 une tension d'entrée de 4 V, la
référence résultante devient:
2800
10,0 Hz
correspond à la fréquen-
10 Hz
50 Hz
15 %
0 V
10 V
87
