Configuration du réglage
Le choix est possible entre quatre réglages (configu-
rations de paramètres) pouvant être programmés in-
dépendamment. Le process actif peut être sélectionné
au paramètre 004 Configuration actifve. Lorsqu'un pan-
neau de commande LCP 2 est raccordé, le numéro du
configuration active est indiqué à l'écran sous "Confi-
guration". Il est également possible de régler le varia-
teur de fréquence sur Configuration multi, de manière
à pouvoir changer de configuration à l'aide des entrées
digitales ou de la liaison série. Le changement entre
configurations peut être utilisé dans les installations,
par ex. qui fonctionnent avec un processus le jour et
un autre la nuit. Le paramètre 006 Copie de la confi-
guration permet de copier d'une configuration à une
autre. Le paramètre 007 < emphasis style="italic">
Copie LCP permet de transférer toutes les configura-
tions d'un variateur de fréquence à un autre en dépla-
çant le panneau de commande LCP 2. D'abord, toutes
les valeurs des paramètres sont copiées vers le pan-
neau de commande LCP 2, qui est ensuite déplacé
vers un autre variateur de fréquence. A ce niveau, tou-
tes les valeurs des paramètres peuvent être copiées
du panneau de commande LCP 2 vers le variateur de
vitesse.

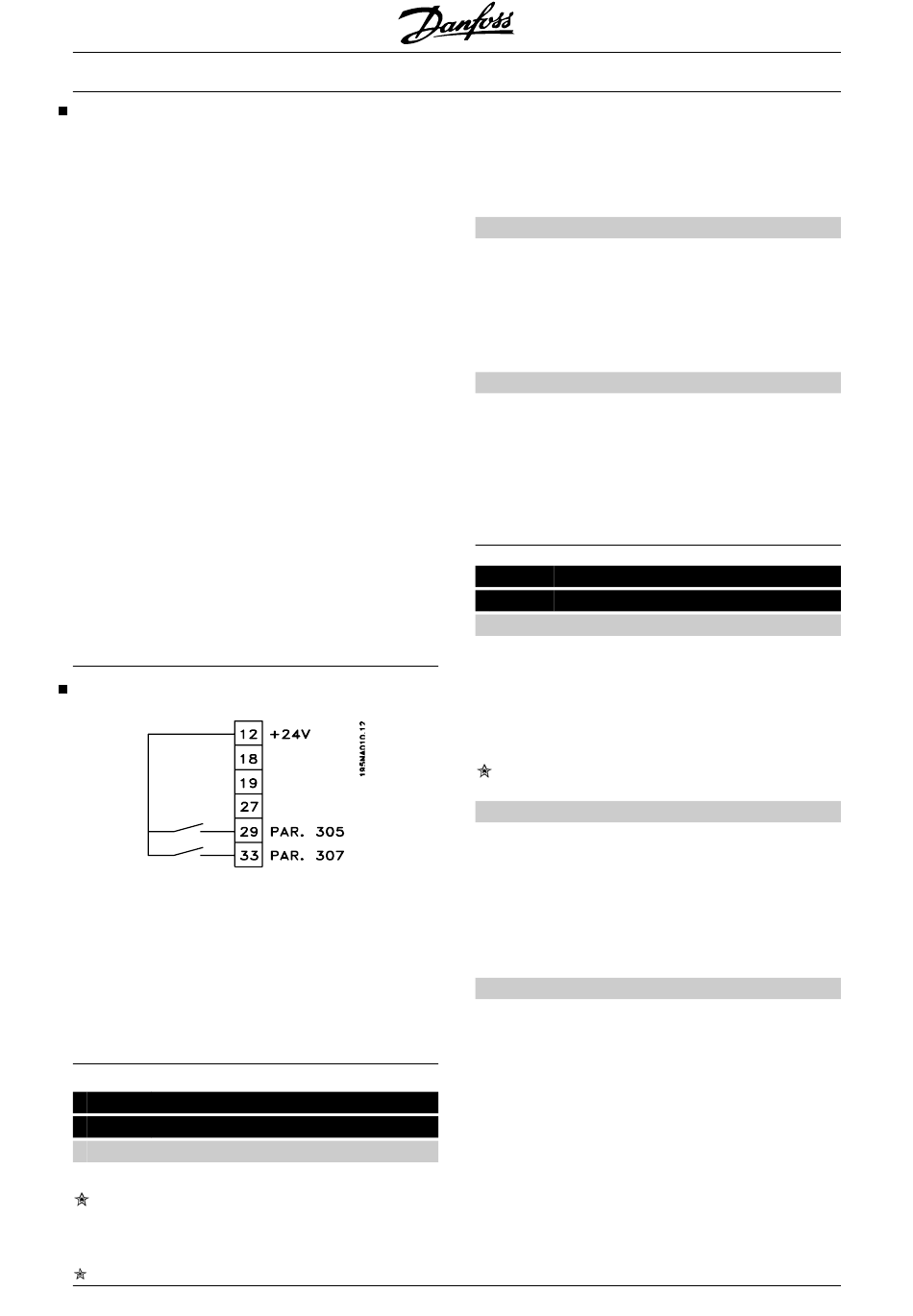

Changement de réglage
- Sélection du réglage via les bornes 29 et 33.
Par. 305 Entrée digitale = Sélection de réfé-
rence digitale, bit de plus faible poids, LSB [31]
Par. 307 Entrée digitale = Sélection de réfé-
rence digitale, bit de plus fort poids, MSB [32]
Par. 004 Réglage actif = Réglage multi [5]
004 Réglage actif
(Réglage actif)
Valeur:
Réglage d'usine (Réglage d'usine)
Réglage 1 (réglage 1)
= Réglage d'usine, Texte entre () = texte affiché, L'option [] = est celle utilisée lors des communications transitant par le port série
64
Série VLT
Réglage 2 (réglage 2)
Réglage 3 (réglage 3)
Réglage 4 (réglage 4)
Réglage multiple (REGLAGE MULTI)
Fonction:
Ce réglage du paramètre actif est choisi ici. Tous les
paramètres peuvent être programmés dans quatre ré-
glages différents. La commutation entre les réglages
est effectuée dans ce paramètre, via une entrée digi-
tale ou via la liaison série.
Description du choix:
Le réglage d'usine [0] comprend les données réglées
en usine. Les réglages 1 à 4 [1] à [4] sont quatre ré-
glages individuels pouvant être sélectionnés au choix.
Le réglage Multi [5] est utilisé lorsque la commutatin à
distance entre les quatre réglages via une entrée di-
gitale ou une communication série est requise.
005 Programmation process
(PROGRAMP PROCESS)
Valeur:
Réglage d'usine (PROCESS USINE)
Process 1 (process 1)
Process 2 (process 2)
Process 3 (process 3)
Process 4 (process 4)
Process actif (PROCESS ACTUEL)
Fonction:
Il est possible de sélectionner un process à program-
mer pendant le fonctionnement (aussi bien par le pan-
neau de commande que par la liaison série). P. ex., il
est possible de programmer Process 2 [2], lorsque
l'option Process 1 [1] a été sélectionnée au paramètre
004 Process actif.
Description du choix:
L'option Process usine [0] renferme les données ré-
glées en usine et peut servir de référence pour rame-
ner éventuellement les autres process à un état
donné. Les Process 1 à 4 [1] à [4] sont des process
individuels pouvant être librement programmés lors du
fonctionnement. Si l'option Process actuel [5] est rete-
nue, le processus à programmer est égal au paramè-
tre 004 Process actif.
[0]
[1]
MG.27.E3.04 - VLT
®
2800
®
est une marque déposée Danfoss
[2]
[3]
[4]
[5]
[0]
[1]
[2]
[3]
[4]
[5]
