7.1.2 Précautions CEM

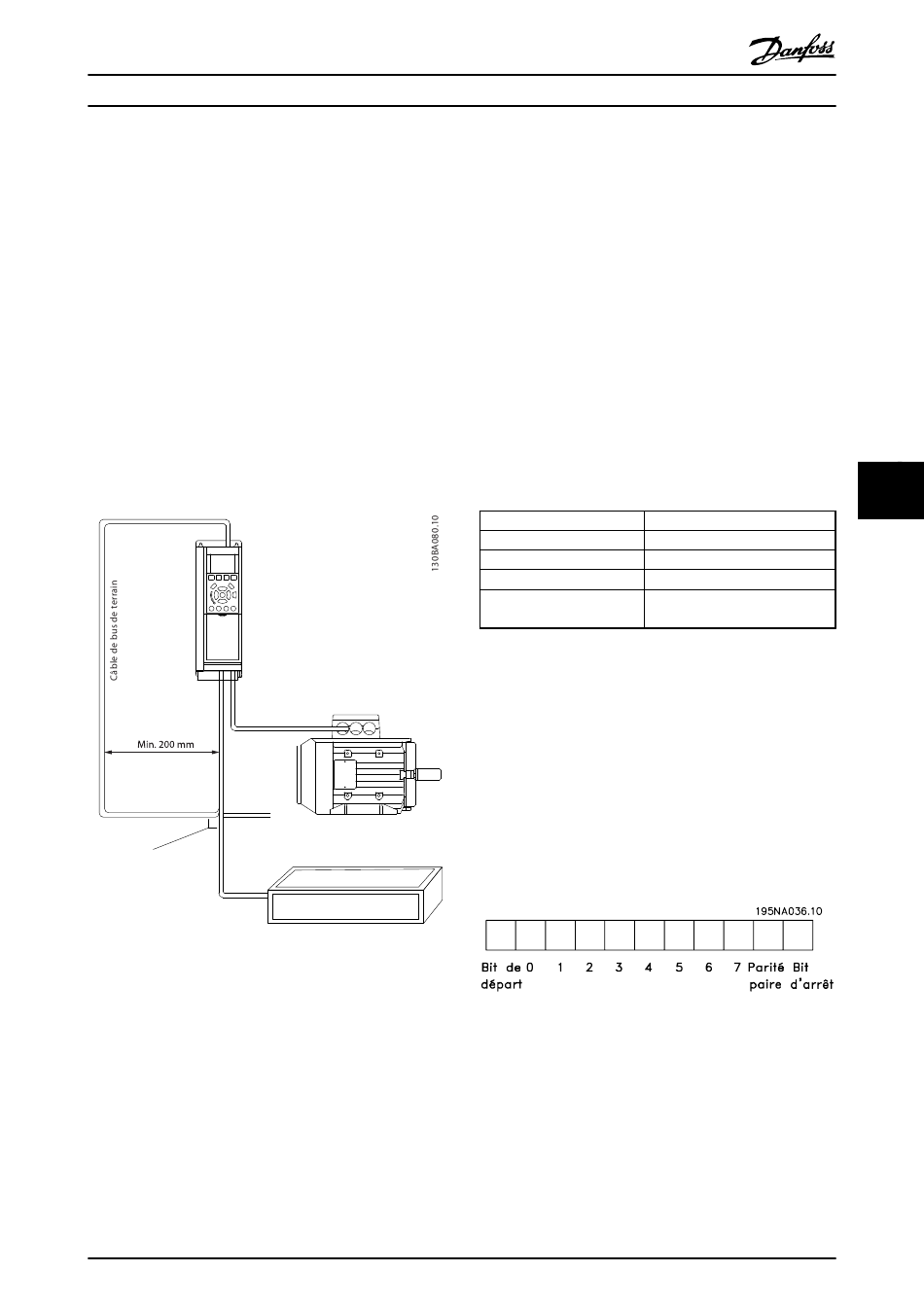

Les précautions CEM suivantes sont recommandées pour
assurer une exploitation sans interférence du réseau
RS-485.
Il convient de respecter les réglementations nationales et
locales, en ce qui concerne par exemple la protection par
mise à la terre. Le câble de communication RS-485 doit
être maintenu à l'écart des câbles de moteur et de
résistance de freinage, afin d'éviter une nuisance
réciproque des bruits liés aux hautes fréquences.
Normalement, une distance de 200 mm (8 pouces) est
suffisante, mais il est recommandé de garder la plus
grande distance possible, notamment en cas d'installation
de câbles en parallèle sur de grandes distances. Si le câble
RS-485 doit croiser un câble de moteur et de résistance de
freinage, il doit le croiser suivant un angle de 90°.
Croisement 90°
Le protocole FC, également appelé bus FC ou bus
standard, est le bus de terrain standard de Danfoss. Il
définit une technique d'accès selon le principe maître-
esclave pour les communications via le bus série.
Un maître et un maximum de 126 esclaves peuvent être
raccordés au bus. Le maître sélectionne chaque esclave
grâce à un caractère d'adresse dans le télégramme. Un
esclave ne peut jamais émettre sans y avoir été autorisé au
préalable, et le transfert direct de messages entre les
différents esclaves n'est pas possible. Les communications
ont lieu en mode semi-duplex.
La fonction du maître ne peut pas être transférée vers un
autre nœud (système à maître unique).
Manuel d'utilisation du variateur VLT Automation Low Harmonic Drive
La couche physique est le RS-485, utilisant donc le port
RS-485 intégré au variateur de fréquence. Le protocole FC
prend en charge différents formats de télégramme :
7.2 Configuration du réseau
7.2.1 Configuration du variateur de
Définir les paramètres suivants pour activer le protocole FC
du variateur de fréquence.
Numéro du paramètre
8-30 Protocole
8-31 Adresse
8-32 Vit. Trans. port FC
8-33 Parité/bits arrêt

7.3 Structure des messages du protocole FC

7.3.1 Contenu d'un caractère (octet)
Chaque caractère transmis commence par un bit de
départ. Ensuite, 8 bits de données, correspondant à un
octet, sont transmis. Chaque caractère est sécurisé par un
bit de parité. Ce bit est réglé sur "1" lorsqu'il atteint la
parité. La parité est atteinte lorsqu'il y a un nombre égal
de 1 binaires dans les 8 bits de données et le bit de parité
au total. Le caractère se termine par un bit d'arrêt et se
compose donc au total de 11 bits.
Résistance de freinage
7.3.2 Structure du télégramme
Chaque télégramme présente la structure suivante :
MG34O204 - VLT® est une marque déposée Danfoss
•
Un format court de 8 octets pour les données de
process.
•
Un format long de 16 octets qui comporte
également un canal de paramètres.
•
Un format utilisé pour les textes.
fréquence FC 300
Réglage
FC
1 - 126
2400 - 115200
Parité à nombre pair, 1 bit d'arrêt
(défaut)
1. Caractère de départ (STX)=02 Hex
2. Un octet indiquant la longueur du télégramme
(LGE)
3. Un octet indiquant l'adresse (ADR) du variateur
de fréquence
