Spécifications générales
Entrées analogiques
Nombre d'entrées analogiques
N° de borne
Modes
Sélection du mode
Mode tension
Niveau de tension
Résistance d'entrée, Ri
Tension max.
Mode courant
Niveau de courant
Résistance d'entrée, Ri
Courant max.
Résolution des entrées analogiques
Précision des entrées analogiques
Largeur de bande
Les entrées analogiques sont isolées galvaniquement de la tension d'alimentation (PELV) et d'autres bornes haute tension.
8 8
Entrées impulsions
Entrées impulsions programmables
Nombre de bornes impulsion
Fréquence max. à la borne 29, 33
Fréquence max. à la borne 29, 33
Fréquence min. à la borne 29, 33
Niveau de tension
Tension maximum sur l'entrée
Résistance d'entrée, Ri
Précision d'entrée impulsions (0,1-1 kHz)
Sortie analogique
Nombre de sorties analogiques programmables
N° de borne
Plage de courant à la sortie analogique
Charge max. de la résistance à la masse à la sortie analogique
Précision de la sortie analogique
Résolution de la sortie analogique
La sortie analogique est isolée galvaniquement de la tension secteur (PELV) et d'autres bornes haute tension.
Carte de commande, communication série RS-485
N° de borne
Borne n° 61

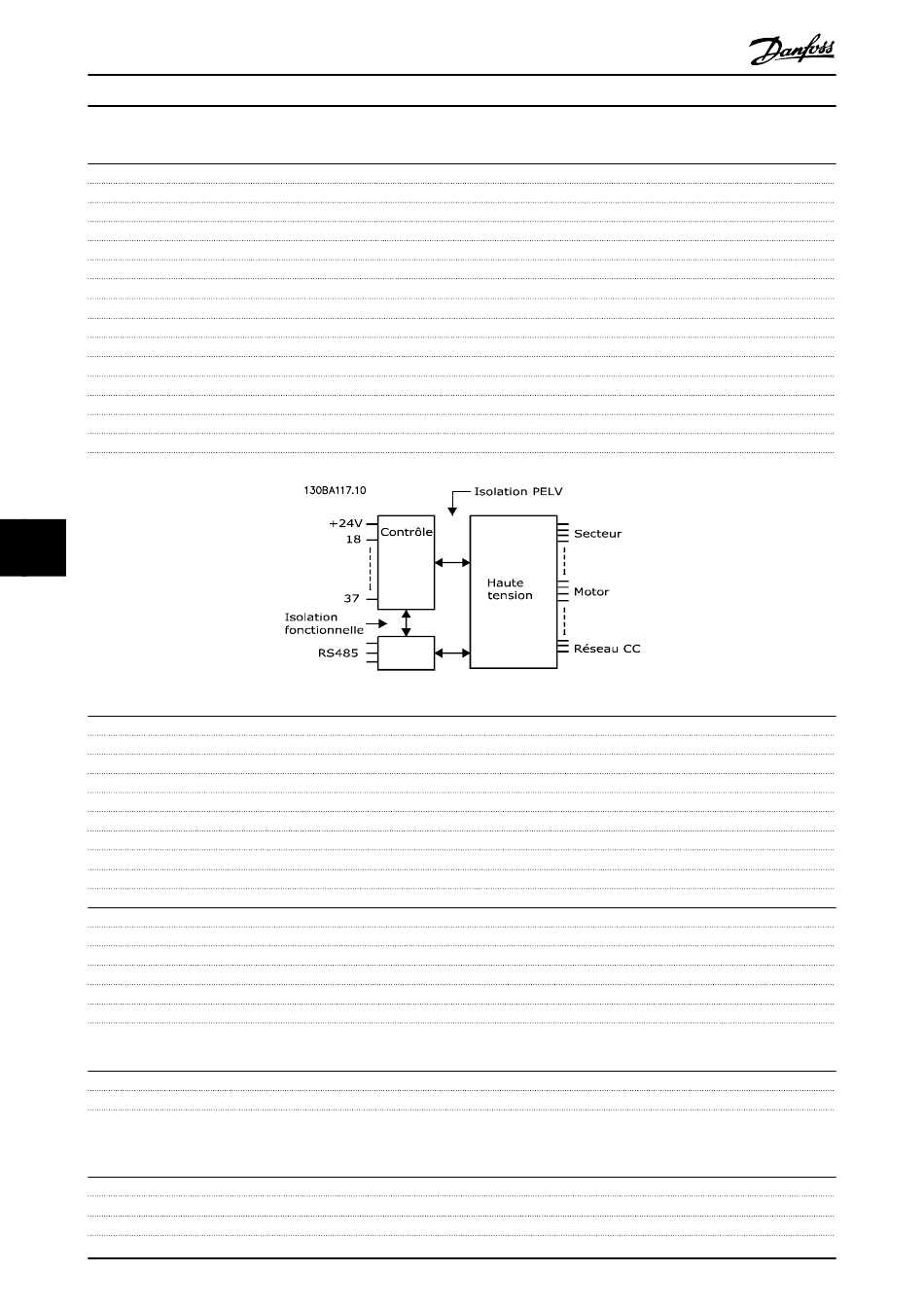

Le circuit de communication série RS-485 est séparé fonctionnellement des autres circuits centraux et isolé galvaniquement de la
tension d'alimentation (PELV).
Sortie digitale
Sorties digitales/impulsions programmables
N° de borne
Niveau de tension à la sortie digitale/en fréquence
