Connexion De La Thermistance Ptc; Connexion Du Capteur Kty - Danfoss VLT Manuel D'utilisation

Comment programmer le varia...
REMARQUE!
Si [20] est sélectionné, observer strictement les instructions
décrites dans le chapitre consacré à ce point du Manuel de
configuration VLT AutomationDrive et les instructions
fournies par le fabricant du moteur.
REMARQUE!
Si [20] est sélectionné, 4-18 Limite courant doit être réglé
sur 150 %.

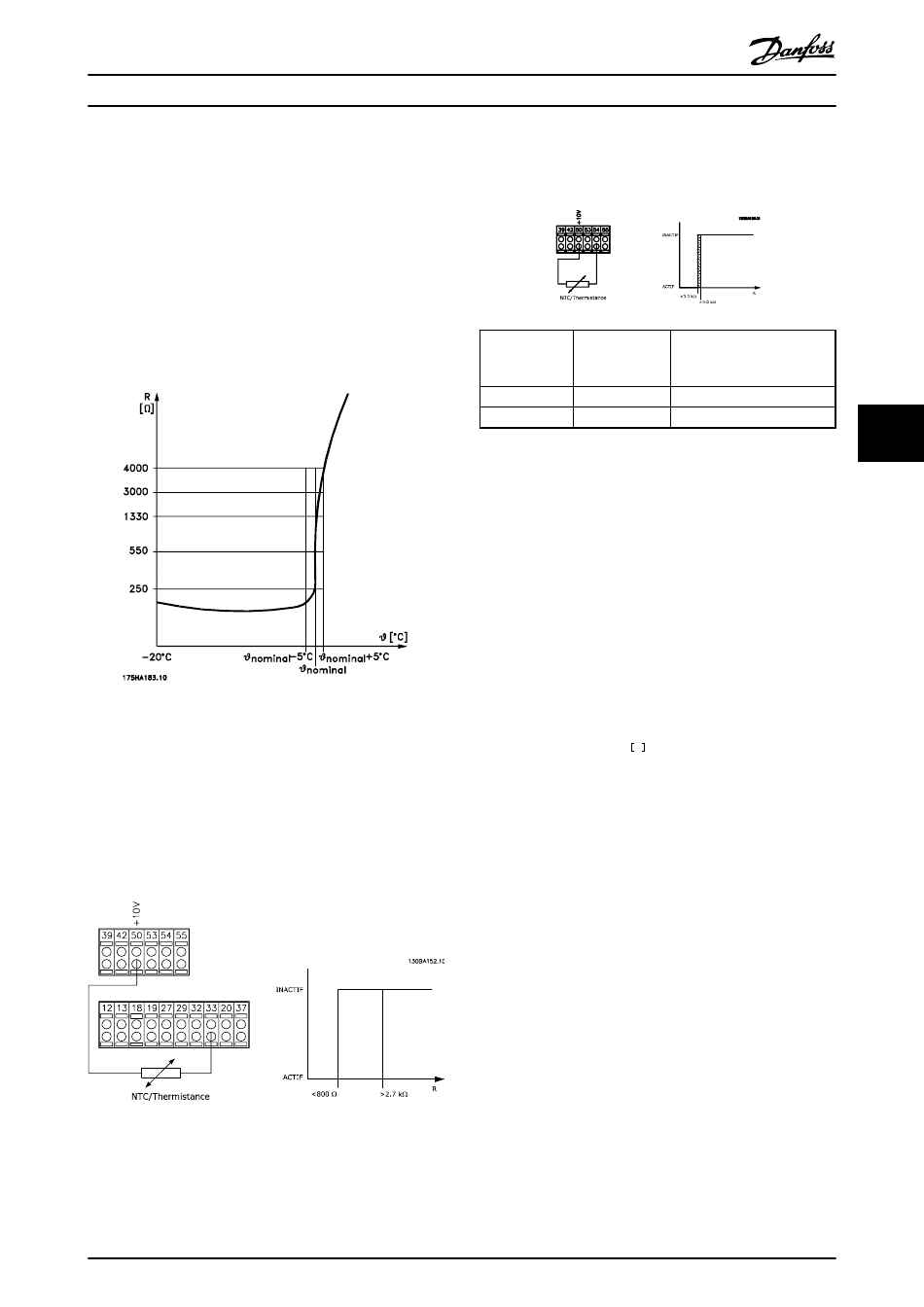

6.1.3.1 Connexion de la thermistance PTC

Illustration 6.1 Profil PTC
Utilisation d'une entrée digitale et du 10 V comme alimen-
tation :
Exemple : le variateur de fréquence disjoncte lorsque la
température du moteur est trop élevée.
Configuration des paramètres :
Régler le 1-90 Protect. thermique mot. sur Arrêt thermistance
[2]
Régler le 1-93 Thermistor Source sur Entrée digitale [6]
Utilisation d'une entrée analogique et du 10 V comme
alimentation :
Exemple : le variateur de fréquence disjoncte lorsque la
température du moteur est trop élevée.
Configuration des paramètres :
Manuel d'utilisation du variateur VLT Automation Low Harmonic Drive
Régler le 1-90 Protect. thermique mot. sur Arrêt thermistance
[2]
Régler le 1-93 Thermistor Source sur Entrée digitale 54 [2]
Entrée
digitale/
analogique
Digitale
Entrée
REMARQUE!
Vérifier que la tension d'alimentation choisie respecte la
spécification de l'élément de thermistance utilisé.

6.1.3.2 Connexion du capteur KTY

(FC 302 uniquement)
Les capteurs KTY sont spécialement utilisés dans les servo-
moteurs à aimant permanent (moteurs PM) pour le réglage
dynamique des paramètres du moteur comme la résistance
du stator (1-30 Résistance stator (Rs)) pour les moteurs PM
et également la résistance du rotor (1-31 Résistance rotor
(Rr)) pour les moteurs asynchrones, en fonction de la
température des bobinages. Le calcul est :
Rs = Rs 20° C x (1 + α cu x Δ T ) Ω
Les capteurs KTY peuvent être utilisés pour la protection
du moteur (1-97 Niveau de seuil KTY).
Le FC 302 peut gérer trois types de capteurs KTY, définis
au par. 1-95 Type de capteur KTY. La température de
capteur effective peut être lue au par. 16-19 Température
du capteur KTY.
MG34O204 - VLT® est une marque déposée Danfoss
Tension Valeurs
d'alimentation limites de déclenchement
< 800 Ω - > 2,7 kΩ
10 V
10 V < 3,0 kΩ - > 3,0 kΩ
où
α cu = 0.00393
6 6
67
