Installation et configurati...
S'il est impossible d'exécuter l'ordre, l'esclave envoie cette
réponse :
0111 Ordre impossible à exécuter
PWE bas (Hex)
0
1
2
3
4
5
11
82
83
7.3.8 Numéro de paramètre (PNU)
7 7
Les bits n° 0 à 11 sont utilisés pour le transfert des
numéros de paramètre. La fonction du paramètre concerné
ressort de la description des paramètres du Guide de
programmation VLT

7.3.9 Indice (IND)

L'indice est utilisé avec le numéro de paramètre pour
l'accès lecture/écriture aux paramètres dotés d'un indice, p.
ex. le par. 15-30 Alarm Log: Error Code. L'indice est composé
de 2 octets, un octet de poids faible et un octet de poids
fort.
Seul l'octet de poids faible est utilisé comme un indice.
7.3.10 Valeur du paramètre (PWE)
Le bloc valeur du paramètre se compose de 2 mots (4
octets) et la valeur dépend de l'ordre donné (AK). Le
maître exige une valeur de paramètre lorsque le bloc PWE
ne contient aucune valeur. Pour modifier une valeur de
paramètre (écriture), écrire la nouvelle valeur dans le bloc
PWE et l'envoyer du maître à l'esclave.
Lorsqu'un esclave répond à une demande de paramètre
(ordre de lecture), la valeur actuelle du paramètre du bloc
PWE est transmise et renvoyée au maître. Si un paramètre
ne contient pas de valeur numérique mais plusieurs choix
de données, p. ex. 0-01 Language où [0] correspond à
Anglais et [4] à Danois, le choix de données est effectué en
écrivant la valeur dans le bloc PWE. Voir Exemple - Choix
d'une valeur de donnée. La communication série ne
permet de lire que les paramètres de type de données 9
(séquence de texte).
132
Manuel d'utilisation du variateur VLT Automation Low Harmonic Drive
Message d'erreur
Le numéro de paramètre utilisé n'existe pas
Aucun accès en écriture au paramètre défini
La valeur des données dépasse les limites du paramètre
L'indice utilisé n'existe pas
Le paramètre n'est pas de type tableau
Le type de données ne correspond pas au paramètre défini
La modification des données dans le paramètre défini n'est pas possible dans l'état actuel du variateur de
fréquence. Certains paramètres ne peuvent être modifiés qu'avec le moteur à l'arrêt
Aucun accès du bus au paramètre défini
La modification des données est impossible car les réglages d'usine ont été sélectionnés
® AutomationDrive, MG33MXYY.
MG34O204 - VLT® est une marque déposée Danfoss
- et publie le message d'erreur suivant dans la valeur de
paramètre (PWE) :
Les par. 15-40 FC Type à 15-53 Power Card Serial Number
contiennent le type de données 9.
À titre d'exemple, le par. 15-40 FC Type permet de lire
l'unité et la plage de tension secteur. Lorsqu'une séquence
de texte est transmise (lue), la longueur du télégramme est
variable et les textes présentent des longueurs variables. La
longueur du télégramme est indiquée dans le 2e octet du
télégramme, LGE. Lors d'un transfert de texte, le caractère
d'indice indique s'il s'agit d'un ordre de lecture ou
d'écriture.

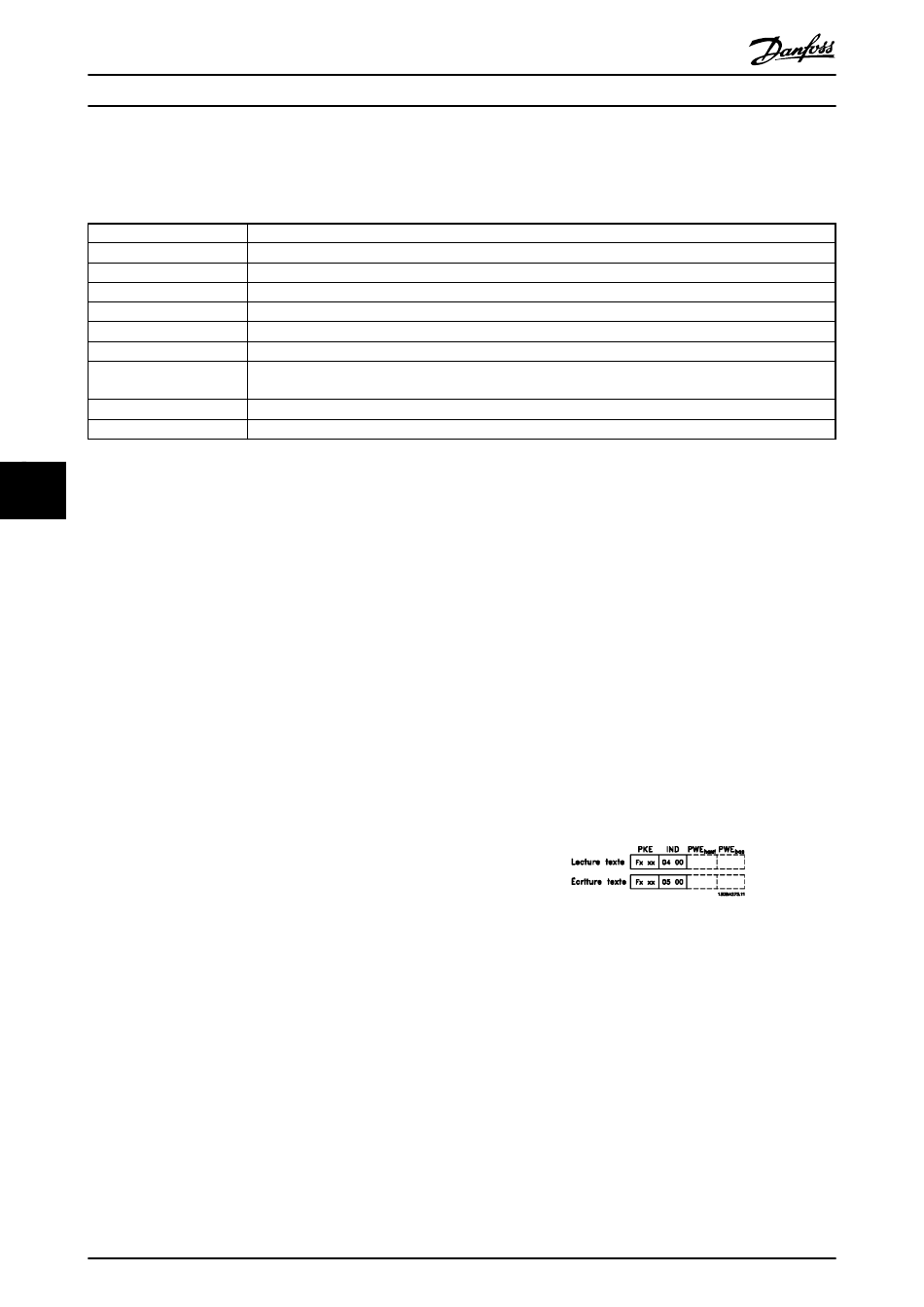

Afin de pouvoir lire un texte via le bloc PWE, régler l'ordre
de paramètre (AK) sur "F" Hex. L'octet haut du caractère
d'indice doit être "4".
Certains paramètres contiennent du texte qui peut être
écrit via le bus série. Pour écrire un texte via le bloc PWE,
régler l'ordre de paramètre (AK) sur "F" Hex. L'octet haut
du caractère d'indice doit être "5".
7.3.11 Types de données pris en charge
par le FC 300
Non signé signifie que le télégramme ne comporte pas de
signe.
