Par. 214 Type de référence = Somme [0]:
Par. 204 Référence minimale
Contribution â la référence â 4 V
Par. 215 Référence prédéfinie
Référence résultante
Lorsque le paramètre 214 Type de référence est réglé
sur Relative [1], les Références prédéfinies (par.
215-218) s'ajoutent sous forme de pourcentage du to-
tal des références externes présentes. En appliquant
â la borne 53 une tension d'entrée de 4 V, la référence
résultante devient:
Par. 214 Type de référence = Relative [1]:
Par. 204 Référence minimale
Contribution â la référence â 4 V
Par. 215 Référence prédéfinie
Référence résultante

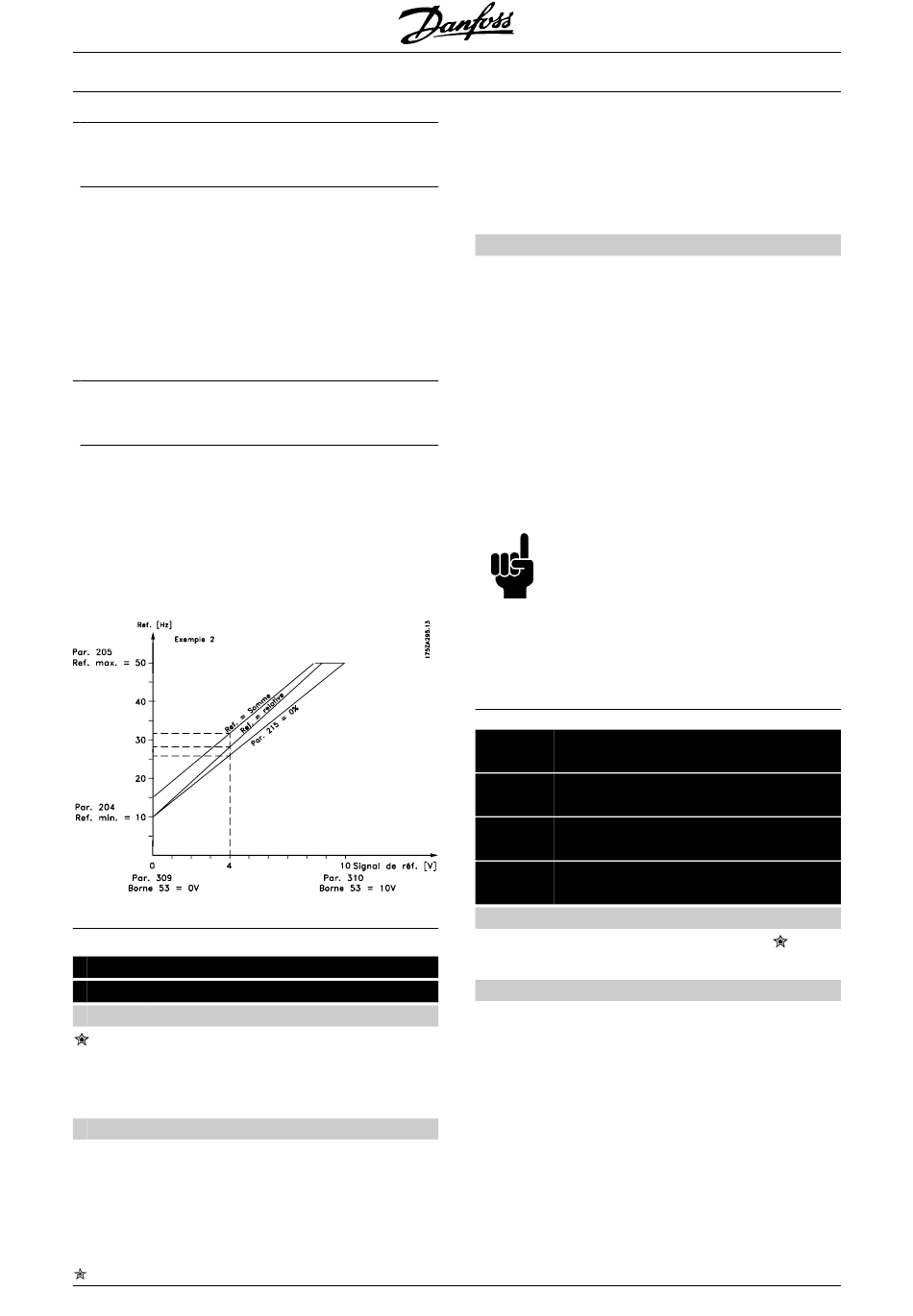

La courbe montre la référence résultante par rapport
â la référence externe, qui varie de 0 â 10 volts. Le
paramètre 214 Type de référence est programmé sur
Somme [0] et Relative [1] respectivement. La courbe
correspondant au paramètre 215 Référence prédéfinie
1 réglé sur 0 % est également montrée.
214 Type de référence
(TYPE REFERENCE)
Valeur:
Somme (SOMMATRICE)
Relative (RELATIVE)
Externe/prédéfinie (EXTERNE DIGITALE)
Fonction:
Il est possible de définir le mode de sommation des
références prédéfinies et des autres références; utili-
ser à cet effet la fonction Somme ou Relative. La
= Réglage d'usine, Texte entre () = texte affiché, L'option [] = est celle utilisée lors des communications transitant par le port série
88
fonction Externe/prédéfinie permet de passer d'une ré-
10,0 Hz férence externe à une référence prédéfinie.
Les références externes correspondent à la somme
16,0 Hz
des références analogiques, impulsionnelles et éven-
6,0 Hz
tuellement via la liaison série.
32,0 Hz
Description du choix:
Sélectionner Somme [0] pour ajouter l'une des réfé-
rences prédéfinies (paramètres 215 à 218 Référence
prédéfinie) exprimée en pourcentage de la plage de
référence (Réf
Sélectionner Relative [1] pour ajouter un pourcentage
d'une des références prédéfinies (paramètres 215 à
10,0Hz
218 Référence prédéfinie ) aux références externes ac-
16,0Hz
tuelles.
2,4Hz
Sélectionner Externe/prédéfinie [2] pour passer d'une
28,4Hz
référence externe à une référence prédéfinie via une
entrée digitale. Les références prédéfinies représen-
tent un pourcentage de la plage de références.
Référence prédéfinie 1 (REF. DIGITALE
215
1)
Référence prédéfinie 2 (REF. DIGITALE
216
2)
Référence prédéfinie 3 (REF. DIGITALE
217
3)
Référence prédéfinie 4 (REF. DIGITALE
218
4)
Valeur:
-100,00% à +100,00%
de la plage de références/référence externe
Fonction:
Les paramètres 215 à 218 Référence prédéfinie per-
mettent de programmer (prédéfinir) quatre références.
[0]
La référence prédéfinie est exprimée en pourcentage
[1]
de la plage de références (Réf
[2]
autres références externes selon l'option retenue au
paramètre 214 Type de référence. Le choix entre les
références prédéfinies peut être effectué via les en-
trées digitales ou via la liaison série.
MG.27.E3.04 - VLT
®
Série VLT 2800
à Réf ) aux autres références.
MIN MAX
N.B.!
Si l'option Somme ou Relative est sélec-
tionnée, l'une des références prédéfinies
est toujours active. Si l'opérateur souhaite
que les références prédéfinies n'aient pas
d'influence, les régler sur 0% (réglage
d'usine).
à Réf
MIN
®
