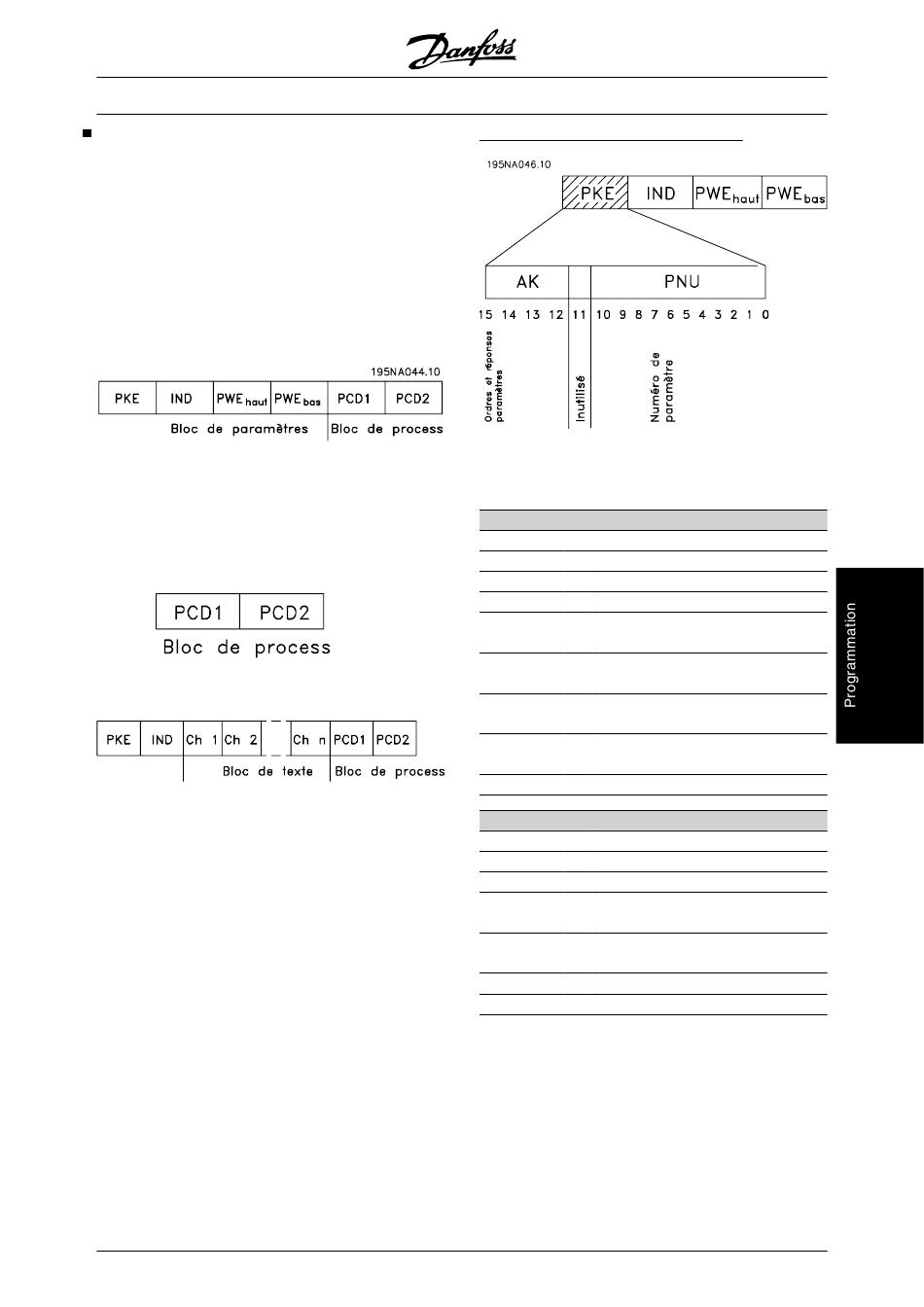

Caractère de données (octet)
La construction de blocs de données dépend du type
de télégramme. Il existe trois types de télégrammes et
le type de télégramme est valable aussi bien pour le
télégramme de commande (maître•esclave) que le té-
légramme de réponse (esclave•maître). Les trois ty-
pes de télégrammes sont:
-
Un bloc de paramètres utilisé pour le transfert
de paramètres entre le maître et l'esclave. Le
bloc de données est construit de 12 octets (6
mots) et contient également le bloc process.
Un bloc de process construit de 4 octets (2
-
mots) et comprenant:
Mot de contrôle et valeur de réfé-
-
rence
-
Mot d'état et fréquence de sortie ac-
tuelle (de l'esclave au maître)
-
Un bloc de texte utilisé pour lire ou écrire des
textes via le bloc de données.
®
MG.27.E3.04 - VLT
est une marque déposée Danfoss
®
Série VLT
Ordres et réponses de paramètres (AK).
Les bits 12 à 15 sont utilisés pour le transfert d'ordres
de paramètres du maître à l'esclave ainsi qu'à la ré-
ponse traitée par l'esclave et renvoyée au maître.
Ordres de paramètres maître•esclave
Bit n°
15 14 13 12 Ordre de paramètre
0
0
0
0 Pas d'ordre
0
0
0
1 Lire valeur du paramètre
0
0
1
0 Ecrire valeur du paramètre en RAM
(mot)
0
0
1
1 Ecrire valeur du paramètre en RAM
(mot double)
1
1
0
1 Ecrire valeur du paramètre en RAM
et EEPROM (mot double)
1
1
1
0 Ecrire valeur du paramètre en RAM
et EEPROM (mot)
1
1
1
1 Lire/écrire texte
Réponse esclave•maître
Bit n°
Réponse
15 14 13 12
0
0
0
0 Pas de réponse
0
0
0
1 Valeur du paramètre transmise
(mot)
0
0
1
0 Valeur du paramètre transmise
(mot double)
0
1
1
1 Ordre impossible à exécuter
1
1
1
1 Texte transmis
S'il est impossible d'exécuter l'ordre, l'esclave envoie
cette réponse: 0111 Ordre impossible à exécuter et
indique le message d'erreur suivant dans la valeur du
paramètre (PWE):
2800
121
