Raccordement électrique
Danger !
d
Seul un professionnel est habilité à installer
l'électricité.
Danger de mort par électrocution au niveau des
raccords conducteurs de tension.
Coupez toujours en premier l'alimentation élec-
trique. Ne procédez à l'installation qu'ensuite.
La tension reste permanente au niveau des bor-
nes L et N de raccordement au secteur, même
lorsque le commutateur principal est éteint !
5.9.1

Raccordement au secteur

L'appareil dispose d'un câble de raccordement de 1,0 m
avec prise secteur. Le câble de raccordement est déjà
entièrement câblé dans l'appareil en usine.
• Branchez la prise de secteur dans une prise appro-
priée. L'appareil est ainsi raccordé au secteur et prêt
à fonctionner.
Danger !
d
Danger de mort par électrocution !
Dans une salle de bains, l'appareil doit unique-
ment être installé en zone 2, c'est-à-dire à plus
de 60 cm de la baignoire ou de la douche. L'ins-
tallation électrique doit être conforme aux
consignes AREI (consignes relatives à la ten-
sion des installations à basse tension).
5.9.2 Raccordement des appareils de régulation,
accessoires et composants externes de l'ins-
tallation
Vous pouvez raccorder les appareils de régulation, ac-
cessoires et composants d'installation suivants au systè-
me électronique du modèle ecoTEC : cf. tabl. 5.1.
Effectuez le montage conformément aux instructions
contenues dans la notice d'emploi. Les raccords néces-
saires à l'électronique de l'appareil de chauffage (par ex.
en cas de régulations externes, de capteurs extérieurs)
doivent être effectués de la façon suivante :
• Retirez l'habillage de l'appareil et rabattez la boîte
électronique vers l'avant.
Notice d'installation et d'entretien ecoTEC - 0020010964_05
1
2

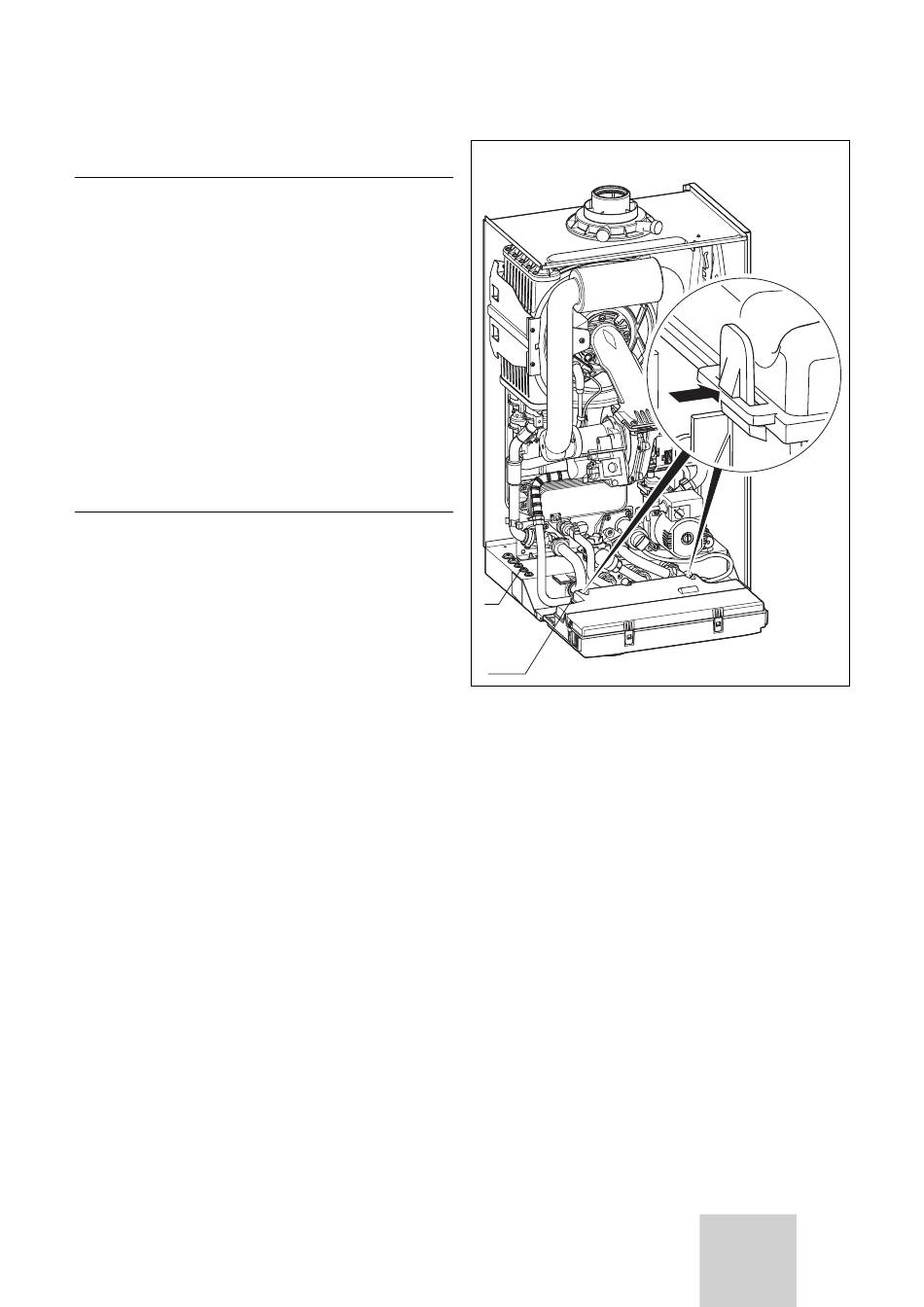

Fig. 5.10 Ouverture de la paroi arrière du boîtier de commande
• Désenclenchez la partie arrière du couvercle de la
boîte électronique puis rabattez le couvercle vers le
haut.
• Faites passer les conduites de raccordement
de chacun des composants à raccorder par les guides
de câbles (1) à la gauche de la face inférieure de l'ap-
pareil.
• Introduisez ensuite les câbles de raccordement à tra-
vers les guides de câbles ( 2) dans la boîte électroni-
que puis coupez les lignes aux longueurs requises.
Installation 5
BE
17
FR
