8 Inspection et entretien
1
2
3

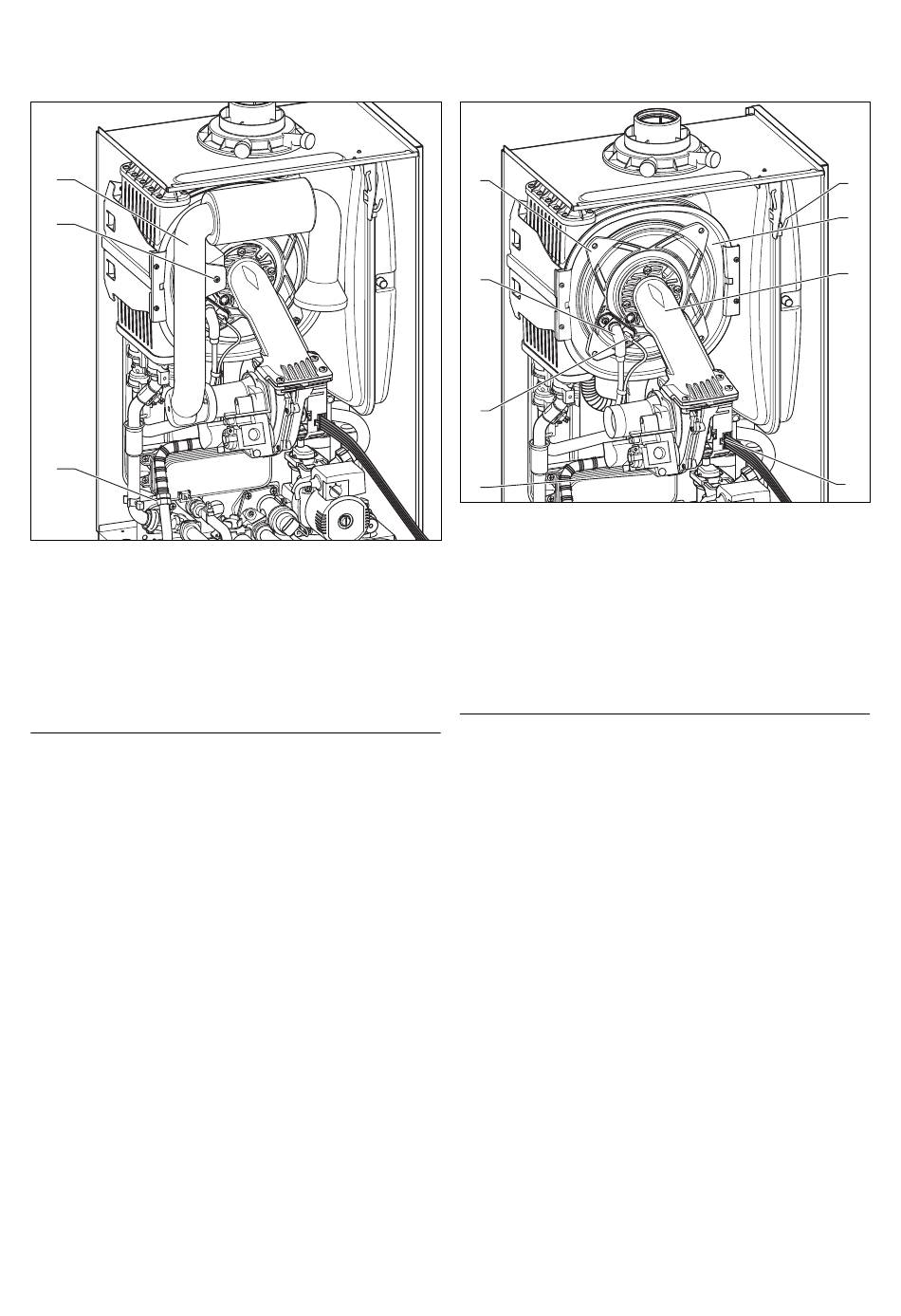

Fig. 8.1 Démontage du tuyau d'aspiration d'air
• Retirez la vis (2) et retirez le tuyau d'aspiration
d'air (1) de l'embout d'aspiration.
• Débranchez la conduite de gaz ( 3) au niveau de la
soupape de gaz. Bloquez le flexible ondulé du gaz afin
d'éviter qu'il ne se torde en utilisant une clé plate
pour desserrer l'écrou-raccord.
Attention !
a
Endommagement de la conduite de gaz !
Le module thermique compact ne doit jamais
être suspendu au flexible ondulé du gaz.
34
4
5
6
7
Fig. 8.2 Démontage du module thermique compact
• Retirez les deux prises de la conduite d'allumage ( 5)
et de la conduite de terre ( 6) de l'électrode d'alluma-
ge.
• Tirez le câble (8) du moteur du ventilateur et le
câble (7) du mécanisme gaz.
• Desserrez les quatre écrous (4).
• Retirez l'ensemble du module thermique compact ( 9)
de l'échangeur intégral à condensation ( 10).
Remarque !
h
Vous pouvez suspendre le module thermique
compact au crochet (11) tant que vous poursui-
vez les travaux de maintenance.
• Après avoir procédé au démontage du brûleur et de
l'échangeur thermique à condensation intégrale, véri-
fiez les éventuels dégâts et salissures, si nécessaire et
procédez au nettoyage des pièces en procédant par
étapes comme suit .
