Montaggio di un condotto con scarico
posteriore
Il prodotto è montato di fabbrica con lo scarico fumi montato
per uno scarico superiore. Se si desidera posizionare uno
scarico posteriore, procedere nel modo seguente:
• Posizionare correttamente il prodotto (vedere fi g. 1).
Il primo passaggio per il cambio di uno scarico superiore con
uno scarico posteriore è la rimozione del parafi amma e dei
defl ettori di aspirazione all'interno della camera di combustione.

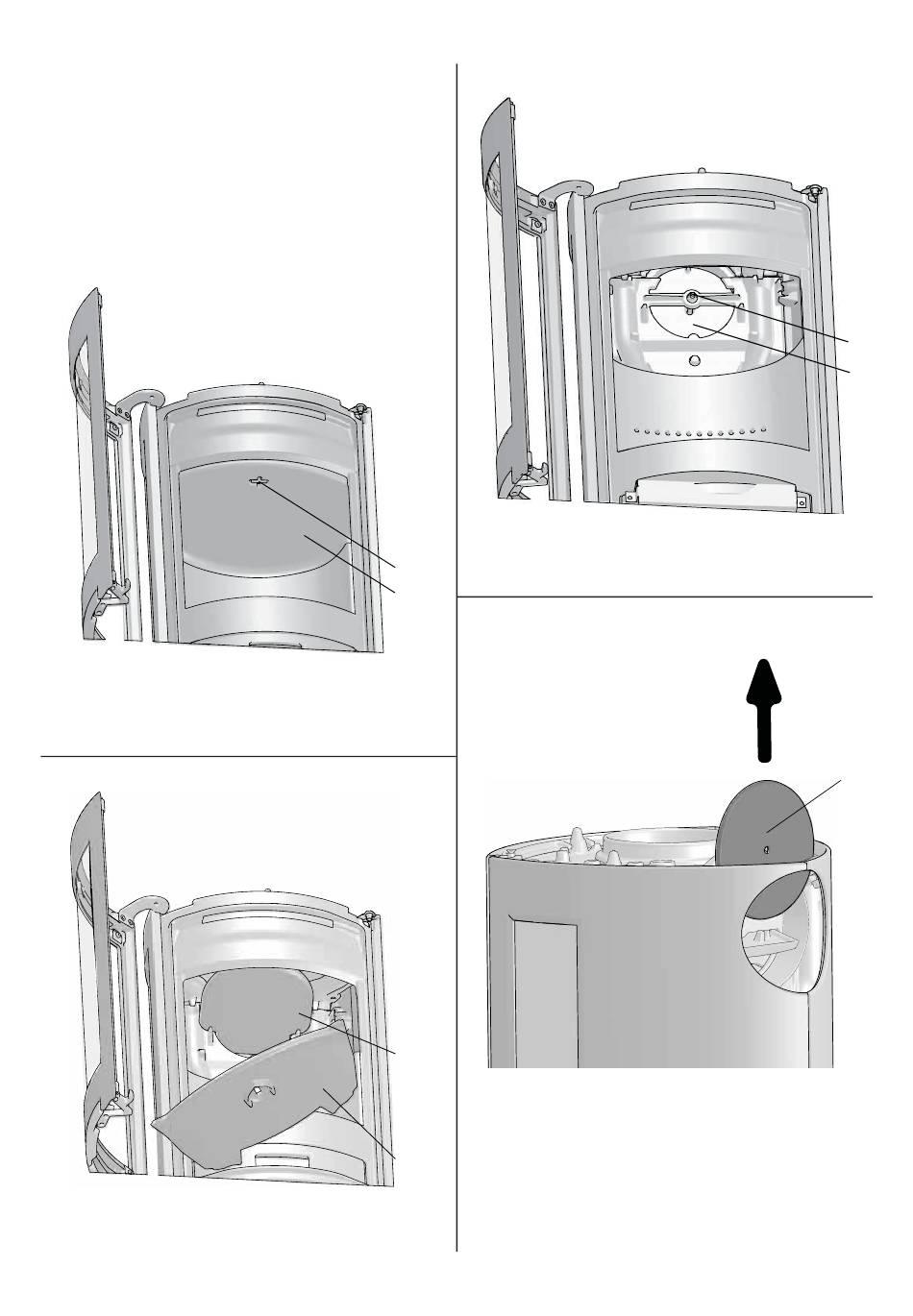

Fig. 20
1. Sollevare il parafi amma, ruotare la chiave (B) di 90° nel
parafi amma (A) e poi rimuoverla.
2. Sollevare il bordo posteriore del parafi amma (A) ed estrarlo
inclinandolo.
Fig. 21
3. Sollevare il bordo posteriore del defl ettore di aspirazione
inferiore (C) ed estrarlo inclinandolo.
4. Poi rimuovere il defl ettore di aspirazione superiore (D).
88
Fig. 22
5. Svitare la vite (E) che fi ssa in posizione il coperchio (F).
B
A
Fig. 23
D
6. Sollevare il coperchio (F).
C
E
F
F
