4.3 Montaje con una toma de aire
externo (extra opcional)
Jøtul F 371 con salida trasera
Si va a instalar una toma de aire externo, consulte las
instrucciones de montaje incluidas con el kit de aire
externo.

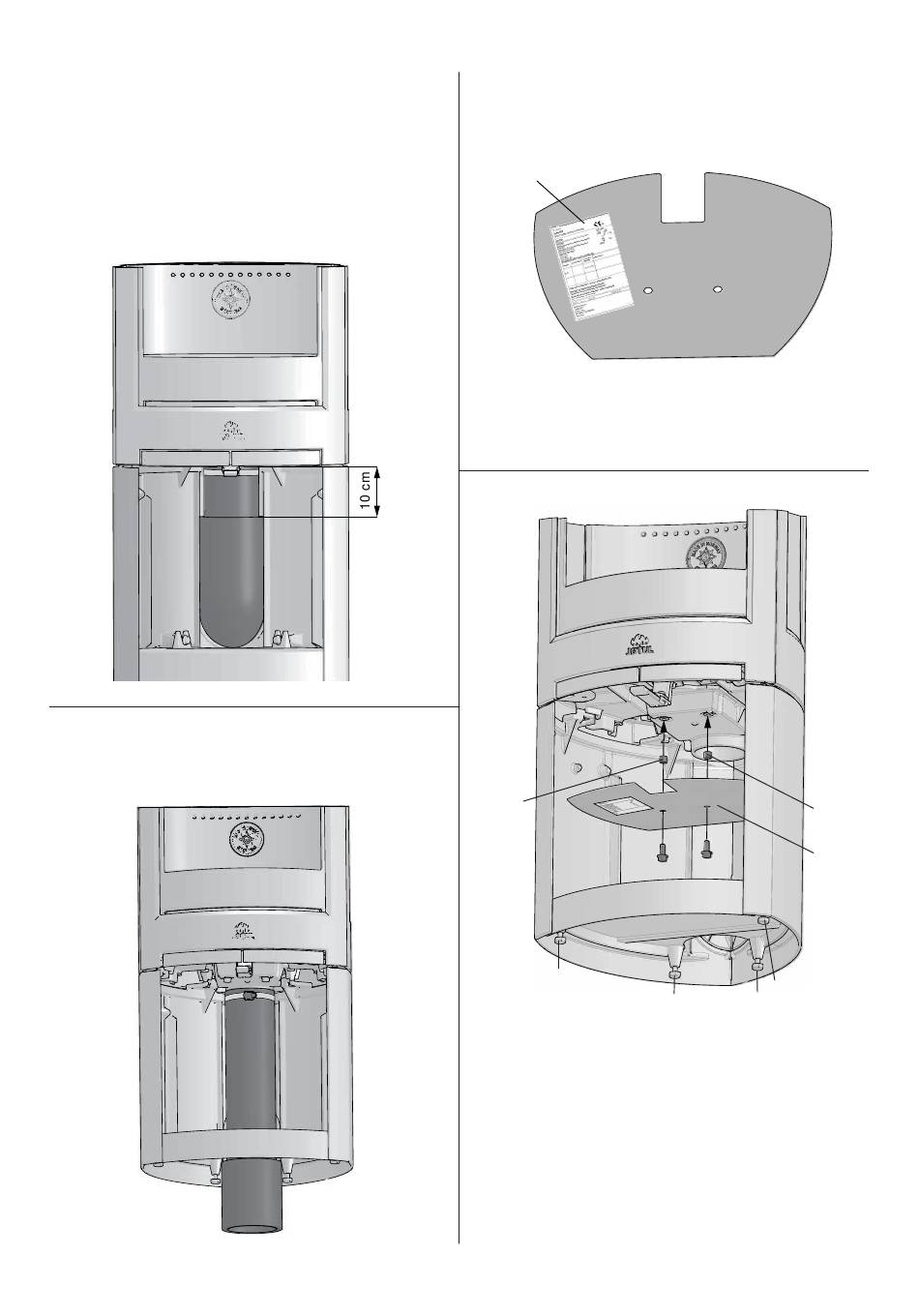

Figura 8
Jøtul F 371 con conexión de aire externo a
través del suelo
Figura 9
4.4 Ubicación de la etiqueta de
homologación
Figura 10
A
1. Pegue la etiqueta de homologación, que se encuentra
dentro de la bandeja recogecenizas, en la parte inferior
de la pantalla térmica de la cámara de combustión. (Esta
etiqueta es importante para la homologación del producto).
Figura 11
C
D
1. Coloque la placa trasera en su posición (A) en la base.
2. Sujete a la cámara de combustión el escudo defl ector
de calor (A), utilizando los tornillos (B) y pasadores (C)
incluidos en la bolsa de tornillos.
3. Nivele el producto con los 4 tornillos de ajuste (D).
Nota: Si va a utilizar una plancha de suelo de cristal (extra
opcional), deberá elevar la base unos 8 mm del suelo para
que la plancha de suelo pueda introducirse bajo el borde
delantero de la base.
4. Si va a utilizar una toma de aire externo, introduzca el tubo
fl exible por el orifi cio de la placa inferior y conéctelo a la
salida de humos mediante una abrazadera para tubos.
Asegúrese de que el tubo fl exible sea lo sufi cientemente
largo para no tener que hacer empalmes.
ESPAÑOL
C
A
B
B
D
D
D
