Montage d'un conduit de fumée avec
sortie par l'arrière
Le produit est installé en usine pour une sortie par le haut. Si vous
souhaitez une évacuation par l'arrière, procédez comme suit :
• Positionnez le produit correctement (voir Fig. 1).

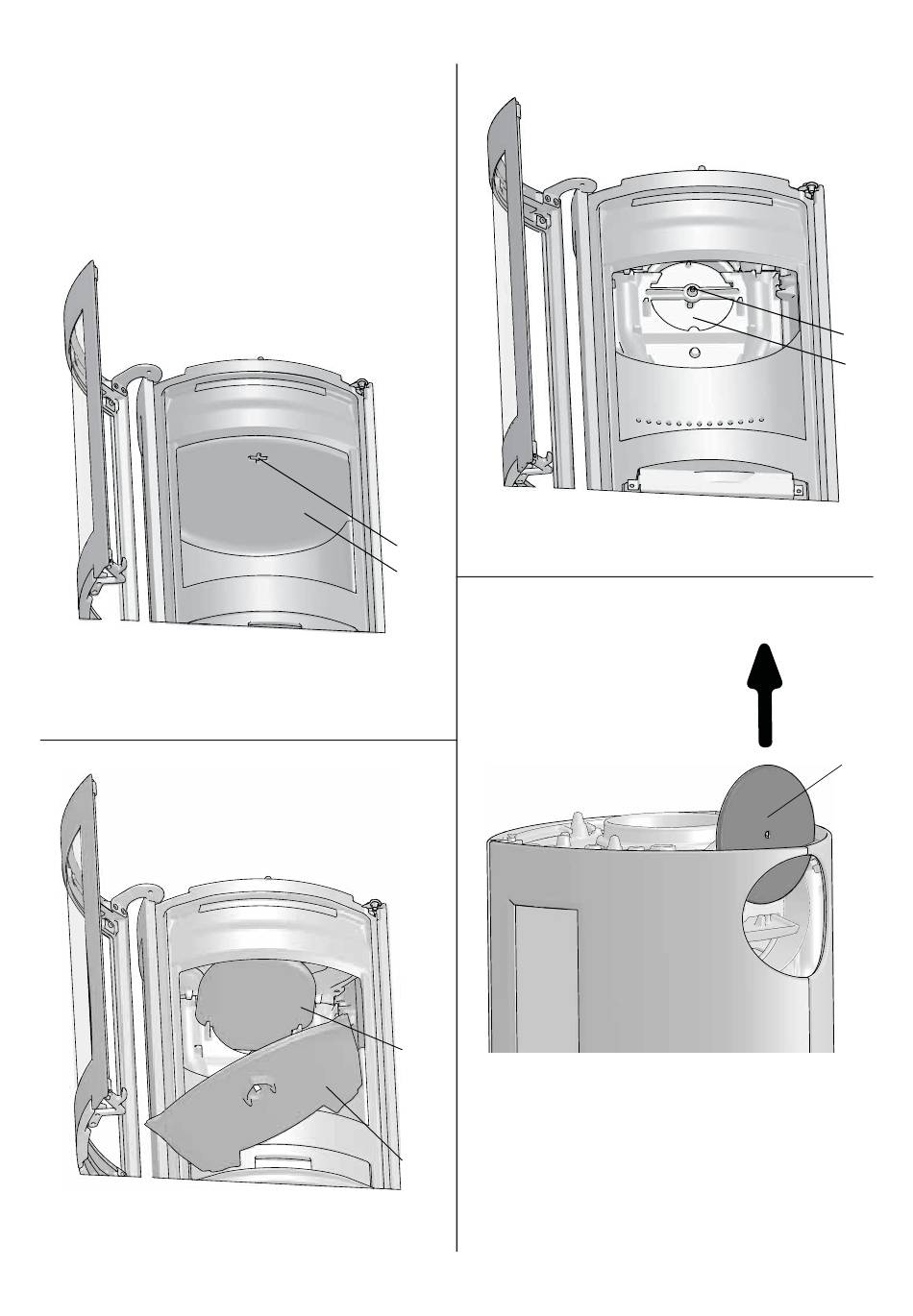

Pour installer une sortie par l'arrière, commencez par retirer
le défl ecteur inférieur et défl ecteurs d'évacuation situés à
l'intérieur du poêle.
Fig. 20
1. Soulevez le défl ecteur inférieur, tournez la clé (B) à 90°
dans le défl ecteur inférieur (A), puis retirez la clé.
2. Soulevez le bord arrière de le défl ecteur inférieur (A), puis
dégagez-la.
Fig. 21
3. Soulevez le bord arrière du défl ecteur d'évacuation inférieur
(A), puis dégagez-le.
4. Retirez ensuite le défl ecteur d'évacuation supérieur (D).
Fig. 22
5. Dévissez la vis (E) qui maintient le cache (F) en place.
B
A
Fig. 23
D
6. Soulevez le cache (F).
C
FRANCAIS
E
F
F
41
