INSTRUCTIONS: Poulie de Tension 200
Date: 11/06/2020 Révision: 10
2.5 MONTAGE DU CACHE ARTICULÉ ET DU SYSTEME ANTI-SORTIE DE CABLE :

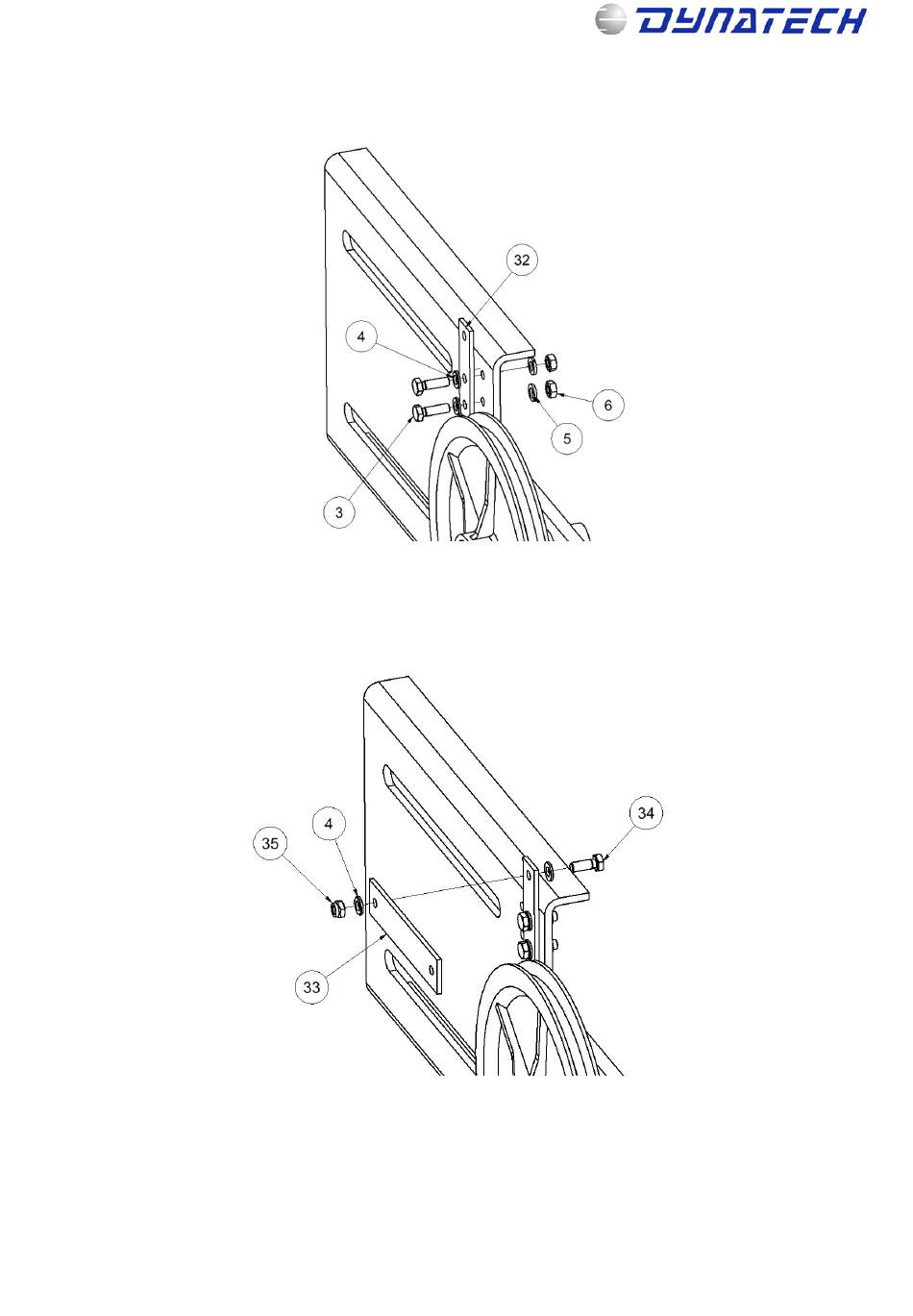

Fixer l'articulation du cache (32) à l'attache-guide au moyen de deux vis DIN 933 M6x20 (3), de deux rondelles
plates DIN 125 M6 (4), de deux rondelles Grower DIN 127 M6 (5) et de deux écrous DIN 934 M6 (6). Figure 4
Ensuite, sur l'articulation du cache, placer le bras du cache (33), et le fixer au moyen d'une vis DIN 933 M6x16
(34), de deux rondelles DIN 125 M6 (4) et d'un écrou autobloquant DIN 985 M6 (35).
Ne pas serrer à fond, pour permettre la rotation du bras du cache sur l'articulation du cache.Figure 5
Ensuite, introduire le cache articulé (20) dans le filet de l'axe puis l'assembler avec le bras du cache au moyen
d'une vis DIN 933 M6x65 (36), d'une rondelle plate DIN 125 M6 (4), d'une rondelle grower DIN 127 M6 (5) et d'un
écrou DIN 934 M6 (6). Ensuite, monter une rondelle plate DIN 125 M6 (4) et un écrou autobloquant DIN 985 M6
(35).
Ne pas visser à fond, pour permettre la rotation de l'ensemble.
Cod: DYN 20.02.10
Figure 4
Figure 5
5
