Instructions D'utilisation Et D'entretien; Manuel De Montage De La Poulie De Tension 200; Réception De La Poulie; Assemblage Du Support Contact A L'arrimage Guide - Dynatech 200 Instructions D'usage Et Entretien

INSTRUCTIONS: Poulie de Tension 200
Date: 11/06/2020 Révision: 10
1

INSTRUCTIONS D'UTILISATION ET D'ENTRETIEN

Il s'agit de composants très simples ne nécessitant pas d'entretien spécifique.
Les points les plus importants à prendre en compte sont les suivants:
1. Les instructions de montage de chaque poulie de tension doivent être respectées.
2. Les vis de réglage et de fixation de la poulie de tension au guide et celles des composants même de la poulie
de tension doivent être serrées avec le double serrage correspondant pour garantir qu'aucune d'entre elles
puisse être trop lâche et soit la cause d'un fonctionnement inadéquat de la poulie de tension.
3. La situation de la poulie de tension sur le guide doit être appropriée pour que le câble qui passe par la poulie
du limiteur et du tendeur circule correctement et éviter ainsi que la vie du câble diminue, ainsi que celle de
la gorge.
4. Eviter les coups et les bosses.
2

MANUEL DE MONTAGE DE LA POULIE DE TENSION 200

2.1 RÉCEPTION DE LA POULIE
Lorsque vous recevrez votre POULIE DE TENSION 200, déballez tous les composants et assurez-vous que vous
les avez tous reçu correctement en les comparant avec la liste des composants jointe (DYN 20.C202.08).
2.2

ASSEMBLAGE DU SUPPORT CONTACT A L'ARRIMAGE GUIDE :

Tout d'abord, il faudra visser le Support contact (2) à l'arrimage guide (1) avec 4 vis DIN 933 M6x20 (3) et 4 Rondelles
plates DIN 125 M6 (4). Ensuite, ils seront fixés avec 4 Rondelles Grower DIN 127 M6 (5) et 4 Ecrous DIN 934 M6
(6). Aussitôt, le contact de relâchement (7) sera monté sur le support contact (2) avec 2 vis DIN 933 M4x35 (8) et
deux rondelles DIN 125 M4 (9), en les fixant ensuite avec deux rondelles dentées DIN 6798 M4 (10) et deux écrous
DIN 934 M4 (11).

2.3 MISE EN PLACE DE L'ENSEMBLE BARRE PORTE-POIDS SUR L'ARRIMAGE GUIDE :

I
ntroduire la douille hexagonale (12) dans le trou de l'arrimage guide (1). La fixer avec une rondelle Grower DIN 127
M18 (13) et un écrou DIN 936 M18 (14). Une fois la douille hexagonale fixée, introduire l'axe de l'ensemble barre
porte-poids (15) sur la douille hexagonale, une fois l'axe mis, introduire une rondelle de sécurité DIN 471 D=14 (16)
pour empêcher qu'elle ressorte, Figure 2
Cod: DYN 20.02.10

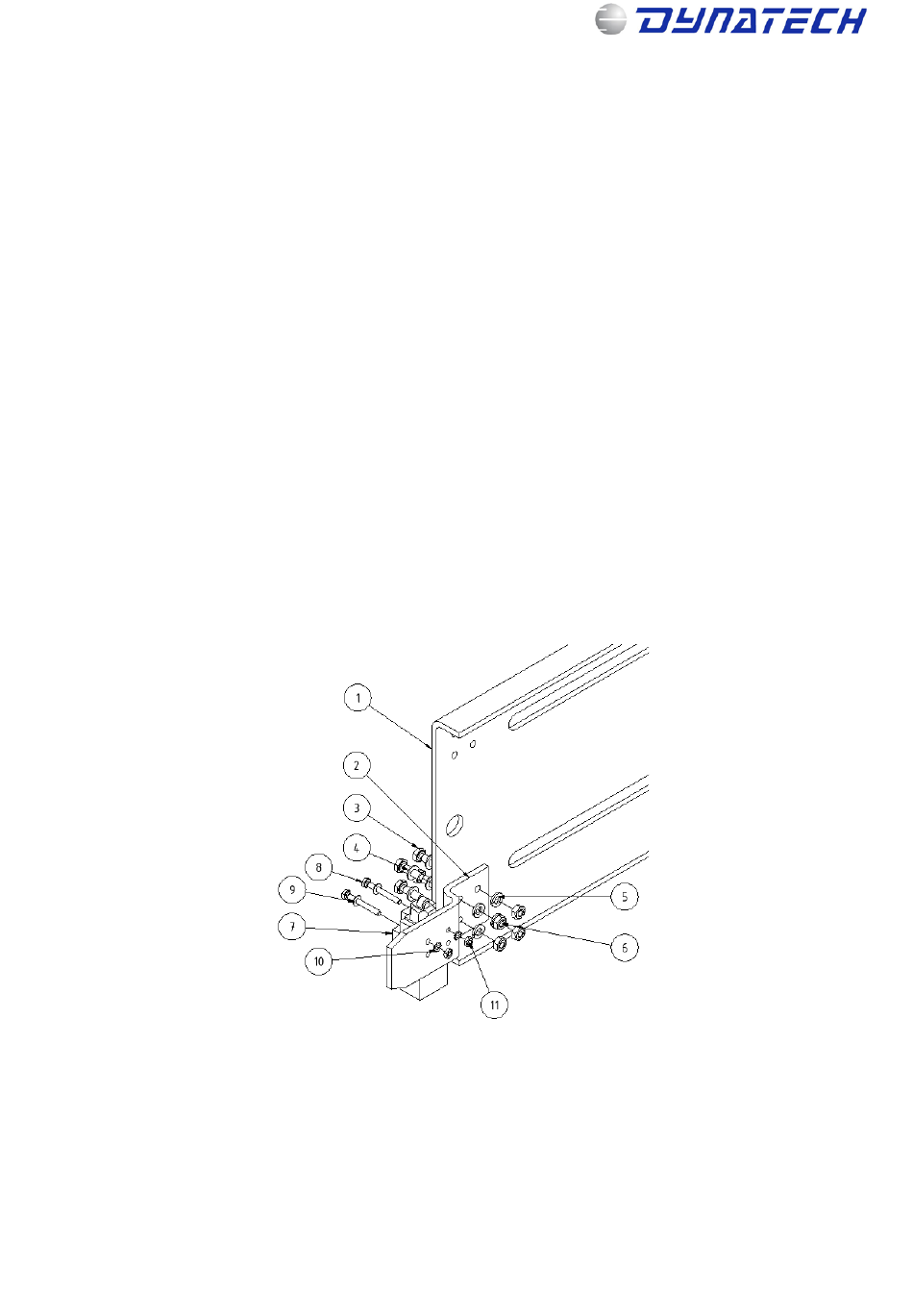

Figure 1
