INSTRUCTIONS: Poulie de Tension 200
Date: 11/06/2020 Révision: 10

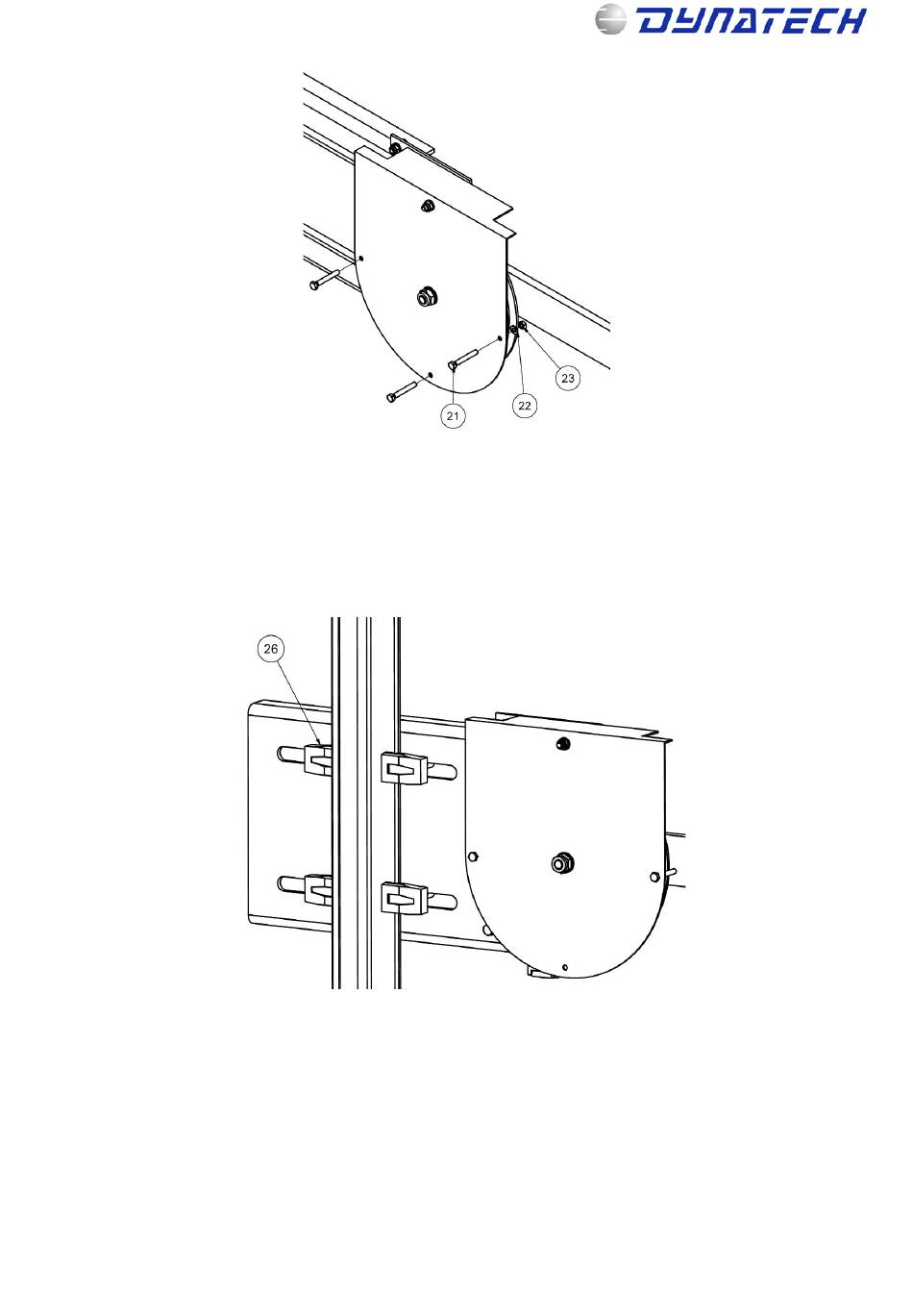

2.6 MISE EN PLACE DE LA POULIE DE TENSION SUR LE GUIDE :
Pour mettre en place la poulie de tension, on utilisera des brides forgées M14 (26).
Mettre en place l'ensemble droit et visser sans le faire complètement les brides au guide comme indiqué sur la figure.
Remarque : Vérifier visuellement que la plaque d'arrimage au guide de la poulie de tension est perpendiculaire au
guide.Figure 8
2.7 MONTAGE DU CABLE:
Une fois la poulie de tension mise en place, on introduira le câble du limiteur dans la gorge et dans les vis anti-sortie.
La barre porte-poids (15) doit être plus ou moins comme indiqué sur la figure, puisque au moment d'assembler les
poids qui tendent le câble, l'ensemble poulie de tension devra être droit.
C'est pourquoi, pour que la barre soit dans la position précitée, on devra descendre l'ensemble en donnant des
coups sur l'arrimage du guide avec un marteau en nylon, jusqu'à ce que la poulie de tension soit comme le montre
la Figure 9.
Une fois mise en place de manière adéquate, visser fortement les brides au guide.
Cod: DYN 20.02.10
Figure 7
Figure 8
7
