INSTRUCTIONS: Poulie de Tension 200
Cod: DYN 20.02.10
Date: 11/06/2020 Révision: 10

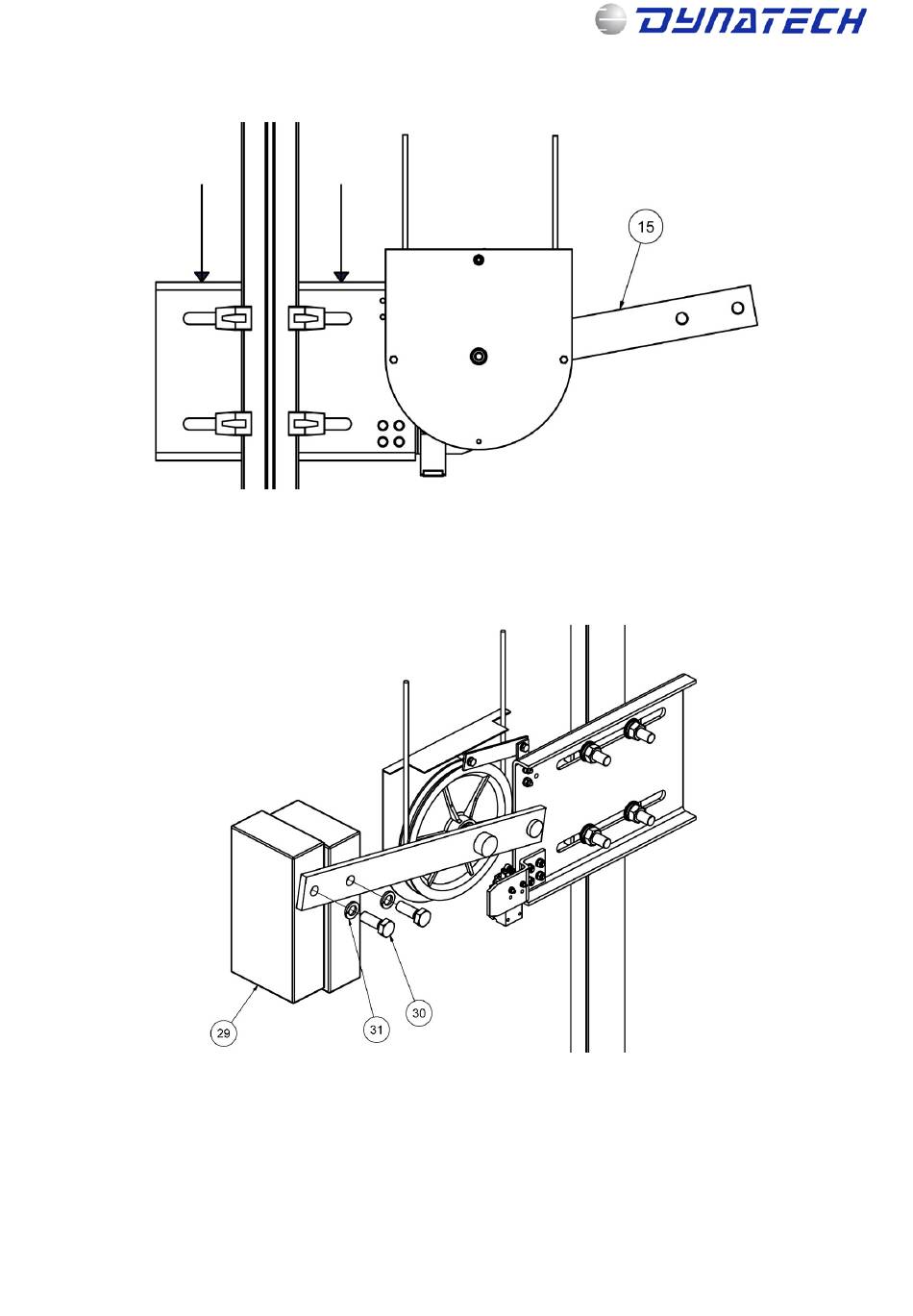

Remarque : L'ensemble devra être droit sauf la barre.
Les brides de serrage au guide devront être droites de sorte que la surface de serrage soit maximale.
Figure 9
2.8 MONTAGE DES POIDS SUR LA POULIE DE TENSION :
Pour terminer, on montera les poids (29) dans la position indiquée sur la Figure 10. Pour cela, on utilisera deux vis
DIN 931 M14x80 (30) et pour les fixer, on utilisera deux rondelles Grower DIN 127 M14 (31).
Figure 10
La poulie de Tension sera comme indiquée sur la Figure 11
8
