INSTRUCTIONS: Poulie de Tension 200
Date: 11/06/2020 Révision: 10

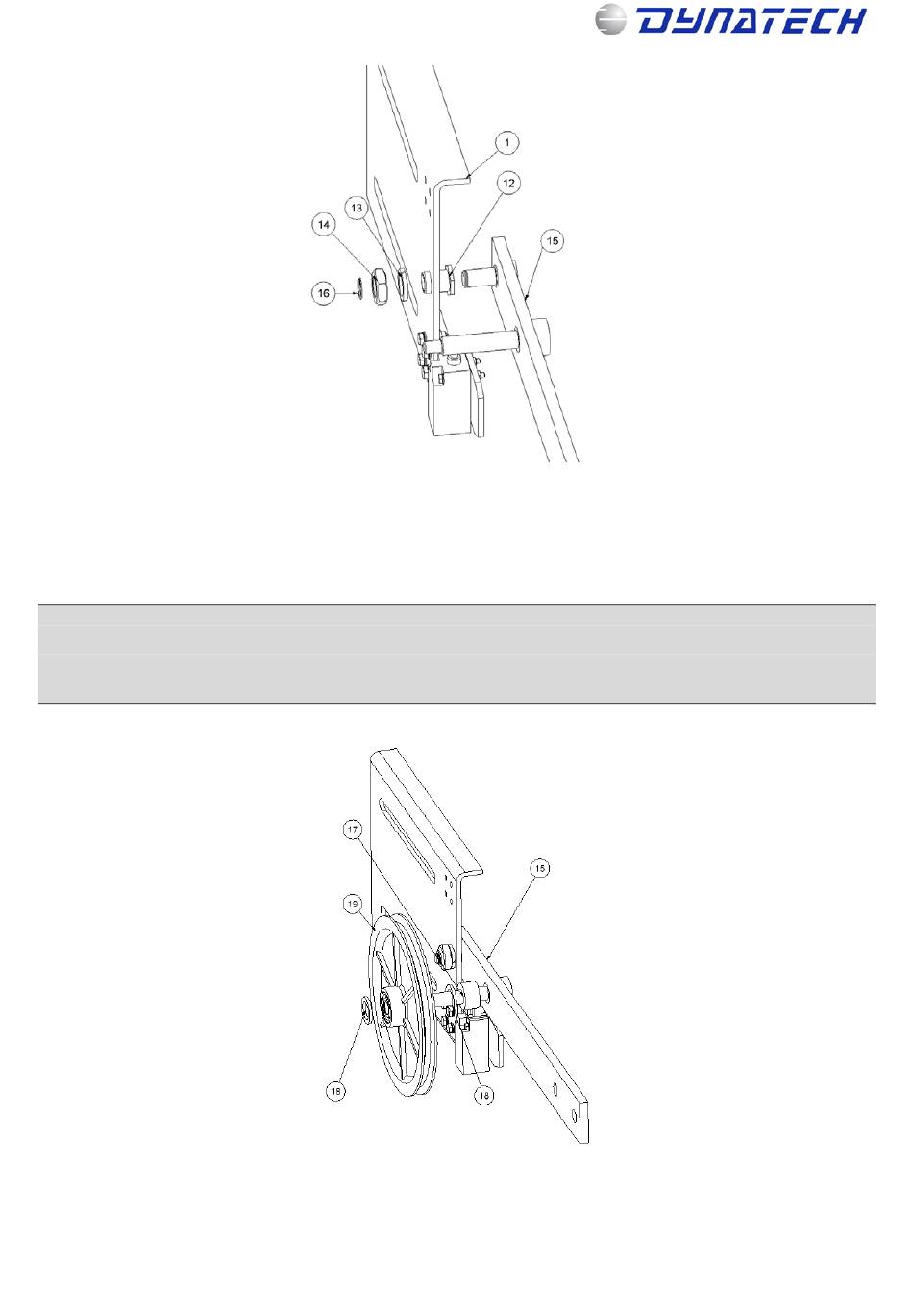

2.4 MONTAGE DE LA POULIE SUR LA BARRE PORTE-POIDS :
Tout d'abord, introduire une douille (17) et une bague en nylon (18) sur l'axe de la barre porte-poids. La poulie (19)
sera introduite ensuite sur l'axe de la barre porte-poids en faisant butoir sur la bague en nylon.
Pour introduire la poulie sur l'axe de manière adéquate, placer le roulement sur l'axe en position droite. L'ajustement
entre l'axe et les roulements se fait au marteau.
Pour cela, il faudra utiliser un tube qui frappe la rainure guide interne du roulement.
Donner des coups sur le tube jusqu'à ce que ça bute sur la douille.
Introduire une autre bague en nylon (18). Figure 3
Cod: DYN 20.02.10
Figure 2
Figure 3
4
