INSTRUCTIONS: Poulie de Tension 200
Date: 11/06/2020 Révision: 10

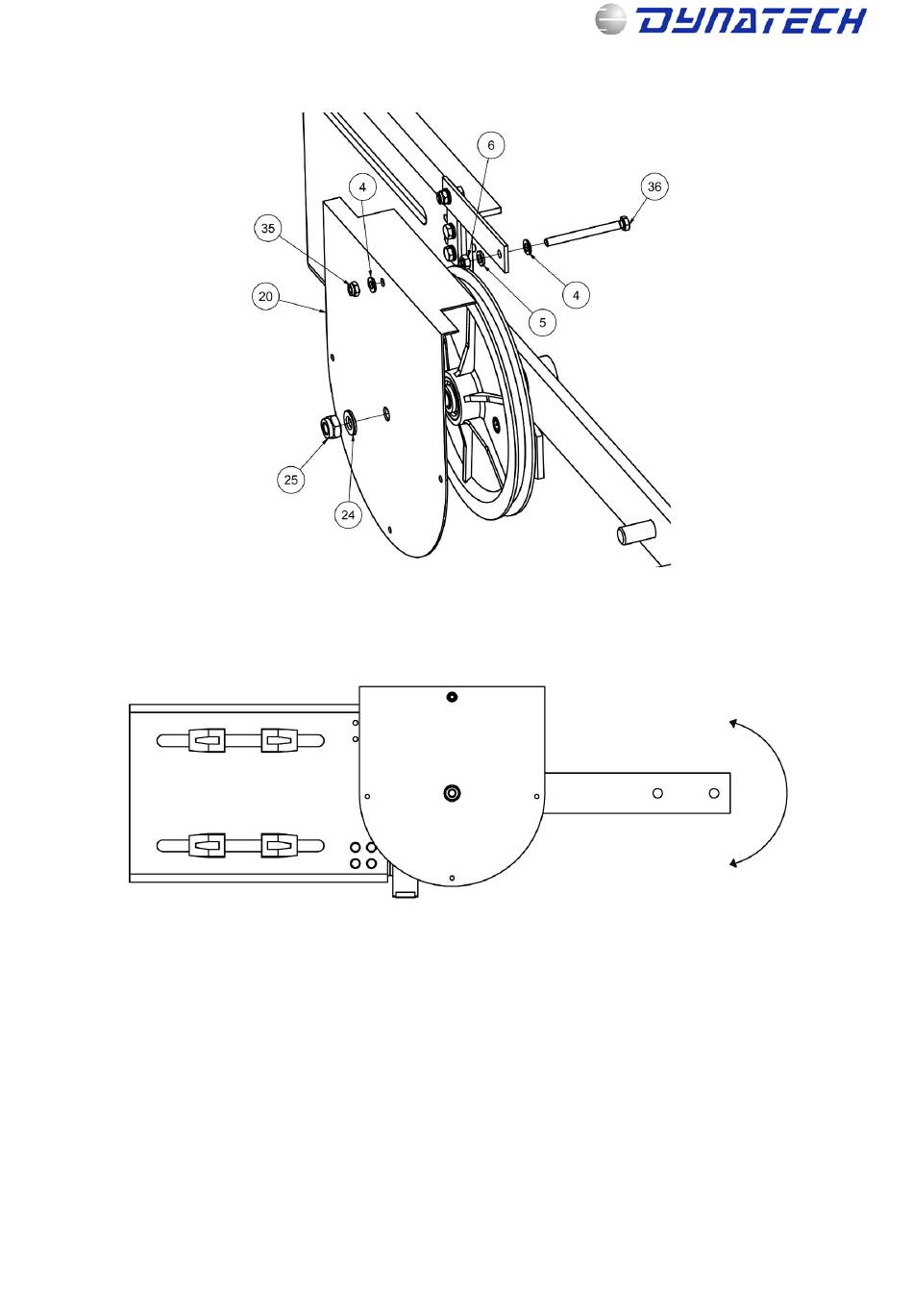

Enfin, après le cache articulé, introduire dans l'axe une rondelle plate DIN 125 M10 (24) et un écrou autobloquant
DIN 985 M10 (25). Figure 6
Faire tourner la barre porte-gueuses (15) pour vérifier que le bras du cache (33) et le cache articulé (20) pivotent
librement.
Le système anti-sortie de câble se compose de trois vis DIN 933 M5x35 (21) introduites dans le couvercle. Il sera
fixé par trois rondelles DIN 125 M5 (22) et trois écrous DIN 934 M5 (23) Figure 7
Cod: DYN 20.02.10
Figure 6
6
