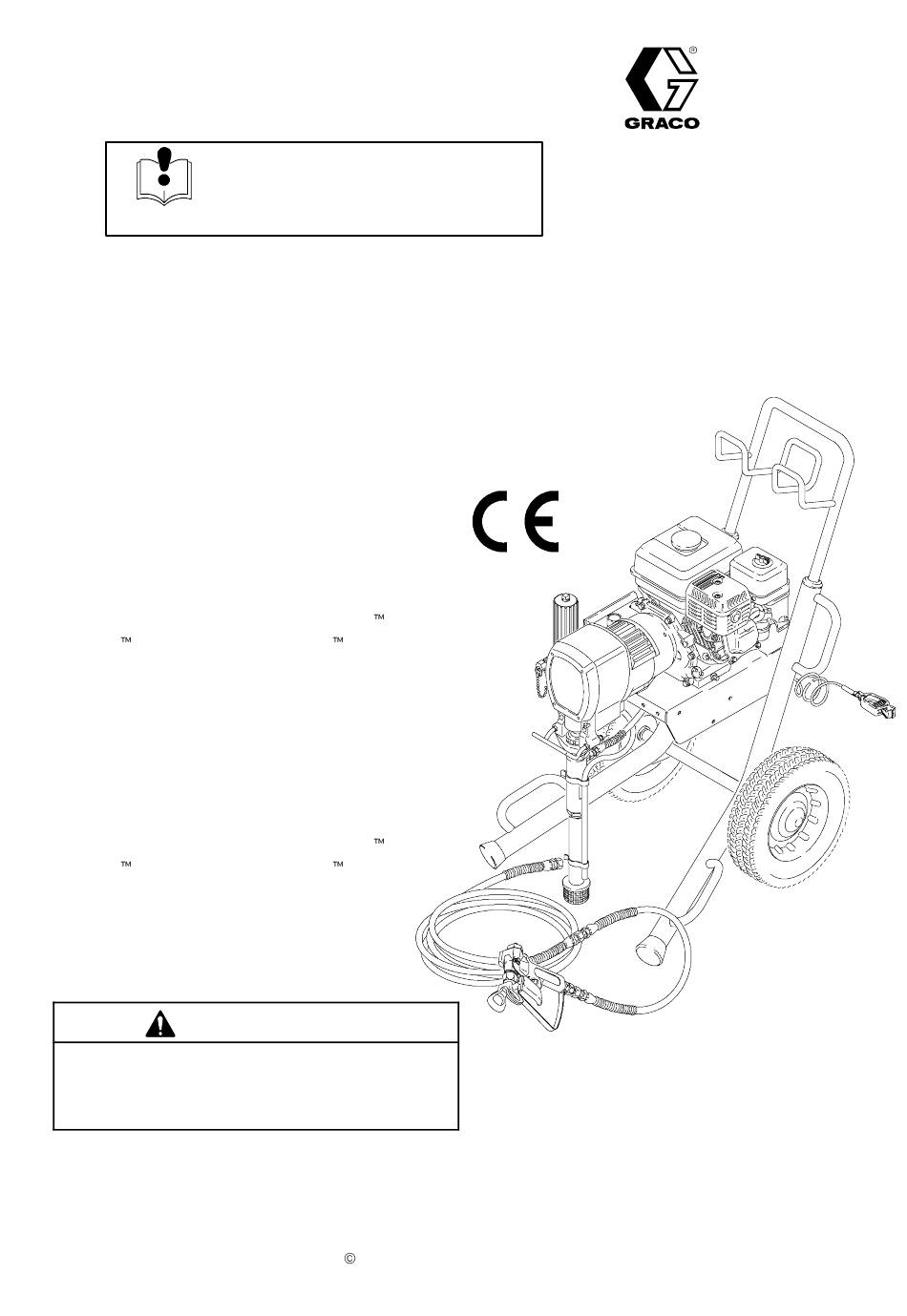

MANUEL D'INSTRUCTIONS - -
LISTE DE PIÈCES
INSTRUCTIONS
MOTEUR À ESSENCE 5,5 CV
Pulvérisateur de peinture sans air
GM 5000
Pression de service maximum: 207 bar, 21 MPa
Pulvérisateur sur chariot droit
Modèle 231- -576
Appareil de pulvérisation de base sans flexible ni
pistolet.
Modèle 231- -052
Appareil de pulvérisation complet avec flexible et
pistolet, protection de buse de type RAC IV
DripLess
et buse de type SwitchTip
dimension 517.
Pulvérisateur sur chariot Lo-Boy
Modèle 231- -577
Appareil de pulvérisation de base sans flexible ni
pistolet.
Modèle 231- -085
Appareil de pulvérisation complet avec flexible et
pistolet, protection de buse de type RAC IV
DripLess
et buse de type SwitchTip
dimension 517.
ATTENTION
Utiliser un flexible d'une longueur minimale de 30,4 m pour
un DI de 1/4" ou de 15,2 m pour un DI de 3/8". Un flexible
trop court peut restreindre les performances de l'appareil et
endommager l'embrayage.
Ce manuel contient des mises en garde et
des informations importantes.
À LIRE ET CONSERVER COMME
RÉFÉRENCE
de
de
18, Rue de l'Esterel
F- -94653 Rungis Cedex
Tél.: 01 49 79 71 71 - - Fax: 01 46 86 65 39
COPYRIGHT 1995, GRACO INC.
GRACO S.A.
Silic 571
308- -708F
Rév. A
Modèle 231- - 052 représenté
06879A
