SI 130TUR+
12) Pour les pompes à chaleur, la sonde sur circuit de retour
est intégrée. La sonde sur circuit de retour doit être instal-
lée dans le doigt de gant du distributeur uniquement en
cas d'utilisation d'un distributeur double sans pression iffé-
rentielle. Puis les âmes simples doivent être fixées aux
bornes X3/GND et X3/R2.1. Le pont A-R2 situé à la livrai-
son entre X3/U2 et X3/1 doit ensuite être déplacé sur les
bornes X3/1 et X3/2.
13) La sonde extérieure (R1) est reliée aux bornes X3/GND et
X3/R1.
14) La sonde d'eau chaude sanitaire (R3) est fournie avec le
ballon d'eau chaude sanitaire et reliée aux bornes X3/GND
et X3/R3.

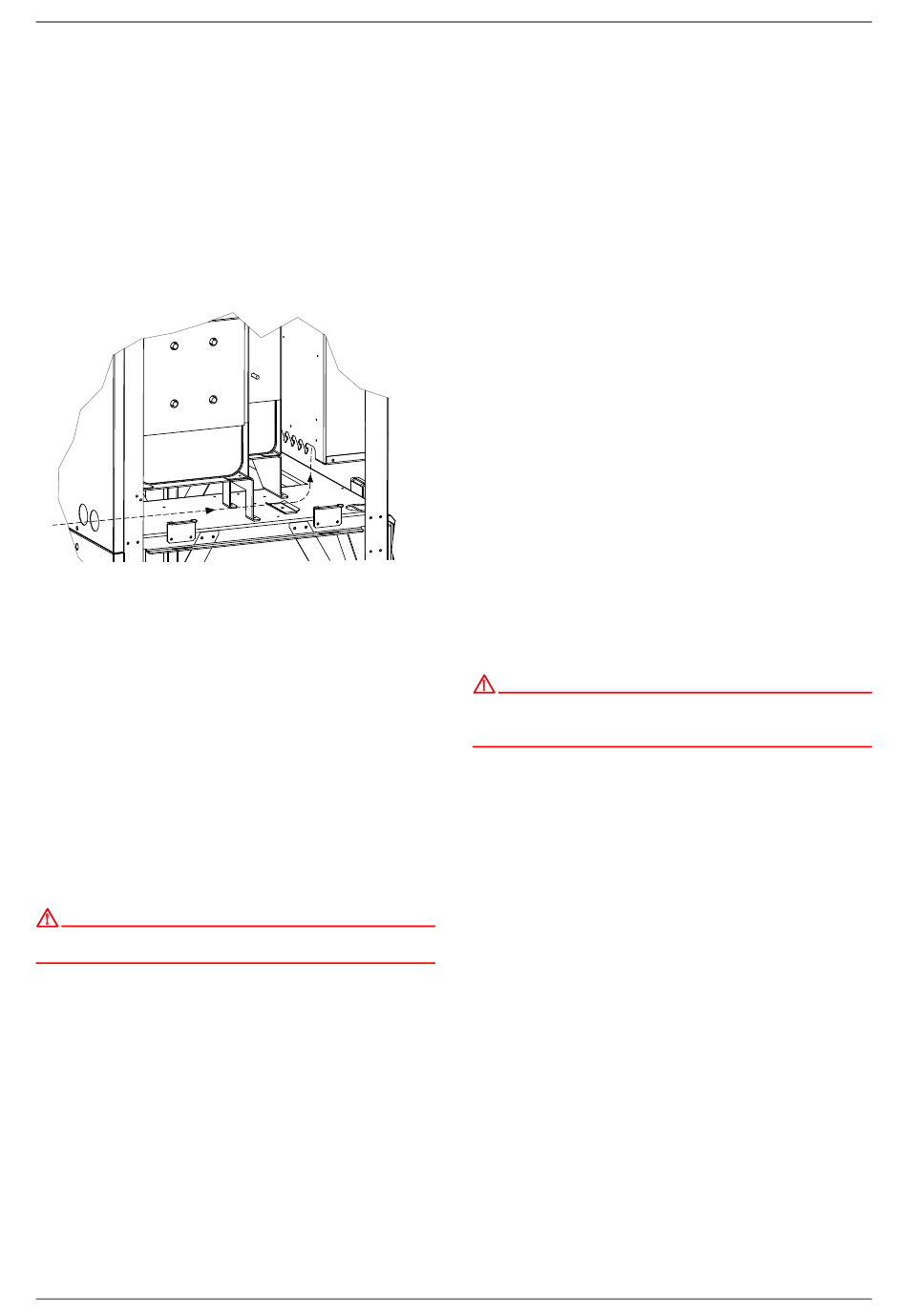

Tous les câbles doivent être introduits dans l'appareil par l'ar-
rière et fixés sur le boîtier électrique à l'aide d'attache-câbles. Ils
doivent également être sécurisés à l'aide de colliers de fixation.
7.5.3 Branchement du circulateur à
régulation électronique
Les circulateurs à régulation électronique se caractérisent par
des courants de démarrage élevés qui peuvent être préjudi-
ciables à la longévité du gestionnaire de pompe à chaleur selon
les circonstances. C'est la raison pour laquelle un relais de
couplage est installé/doit être installé entre la sortie du gestion-
naire de pompe à chaleur et le circulateur à régulation électro-
nique. Cette disposition n'est pas nécessaire si le circulateur à
régulation électronique ne dépasse pas les seuils admissibles
(courant de service de 2 A et courant de démarrage maximal de
12 A) ou si l'absence de relais est expressément autorisée par le
fabricant de la pompe.
ATTENTION !
Il est interdit de connecter plus d'un circulateur à régulation
électronique via une sortie de relais.
www.gdts.one
8

Mise en service

8.1 Généralités
Pour garantir une mise en service en règle, cette dernière doit
être effectuée par un service après-vente agréé par le construc-
teur. Une garantie supplémentaire est ainsi associée sous cer-
taines conditions (voir Garantie). La mise en service doit s'effec-
tuer en mode chauffage.
8.2 Préparatifs
Avant la mise en service, il est obligatoire de procéder aux véri-
fications suivantes :
Tous les raccordements de la pompe à chaleur doivent être

réalisés comme décrit dans le chapitre 7.
 L'installation de source de chaleur et le circuit de chauf-
fage doivent être remplis et vérifiés.
Le filtre doit se trouver dans l'ouverture d'admission d'eau

glycolée de la pompe à chaleur.
Le gestionnaire de pompe à chaleur doit être raccordé à

l'installation de chauffage conformément à ses instruc-
tions de service.
Le gestionnaire de la pompe à chaleur doit être raccordé à

l'installation de chauffage conformément à ses instruc-
tions de service.
8.3 Procédure à suivre
La mise en service de la pompe à chaleur s'effectue par le biais
du gestionnaire de pompe à chaleur.
ATTENTION !
La mise en service de la pompe à chaleur doit s'effectuer
conformément aux instructions de montage et d'utilisation du
gestionnaire de pompe à chaleur.
452234.66.75 · FD 9912
Français
FR-11
