Sondes de turbidité CUS 1 / CUS 4
Cellule de turbidité CUS 1 montée dans un
adaptateur CUA 120-A pour le montage par
bride
(voir fig. 4.9 et 4.10)
La bride à souder, la contre-bride tournante,
le joint et les vis de fixation sont fournis par
l'utilisateur.
Tirer le câble de raccordement avec connec-
teur SXP sans le vriller à travers le manchon
et le raccord 6 pans.
Insérer le corps de sonde dans le manchon
jusqu'à ce que le joint torique se trouve sous
le raccord fileté G 1".
Faire attention à la butée et à la fente-repè-
re.Insérer la cellule CUS 1 / CUS 4 dans
l'adaptateur de telle sorte que l'extrémité bi-
seautée soit tournée à l'opposé du repère. La
fente permet d'identifier clairement le sens de
montage de la cellule.
4.2. Conseils de montage
Conseils pour le montage de la
CUS 1 / CUS 1-W / CUS 4 / CUS 4-W
Si la cellule CUS 1 / CUS 4 doit être utilisée
exceptionnellement sans chambre de mesure
ou manchon de protection, utiliser un câble
auto-porteur pour ne pas suspendre directe-
ment la cellule par câble de mesure. Veiller
également à bien installer le câble de mesure.
Conseils pour le montage du tube à
immersion en caniveaux ouverts ou
bassins
Prévoir un écart de 15 cm minimum entre la
paroi du caniveau et la cellule lors du position-
nement de celle-ci. On peut optimiser cet
écart par positionnement du corps de la cel-
lule. L'influence de l'écart sur la mesure est
illustrée sur la fig. 4.11. On installera la cellule
CUS 1 / CUS 1-W ou CUS 4 / CUS 4-W de ma-
nière à ce qu'au minimum, le corps de la cel-
lule en acier inox soit immergé.
∅58
∅100
∅60,3
∅125
∅165
4. Montage et installation

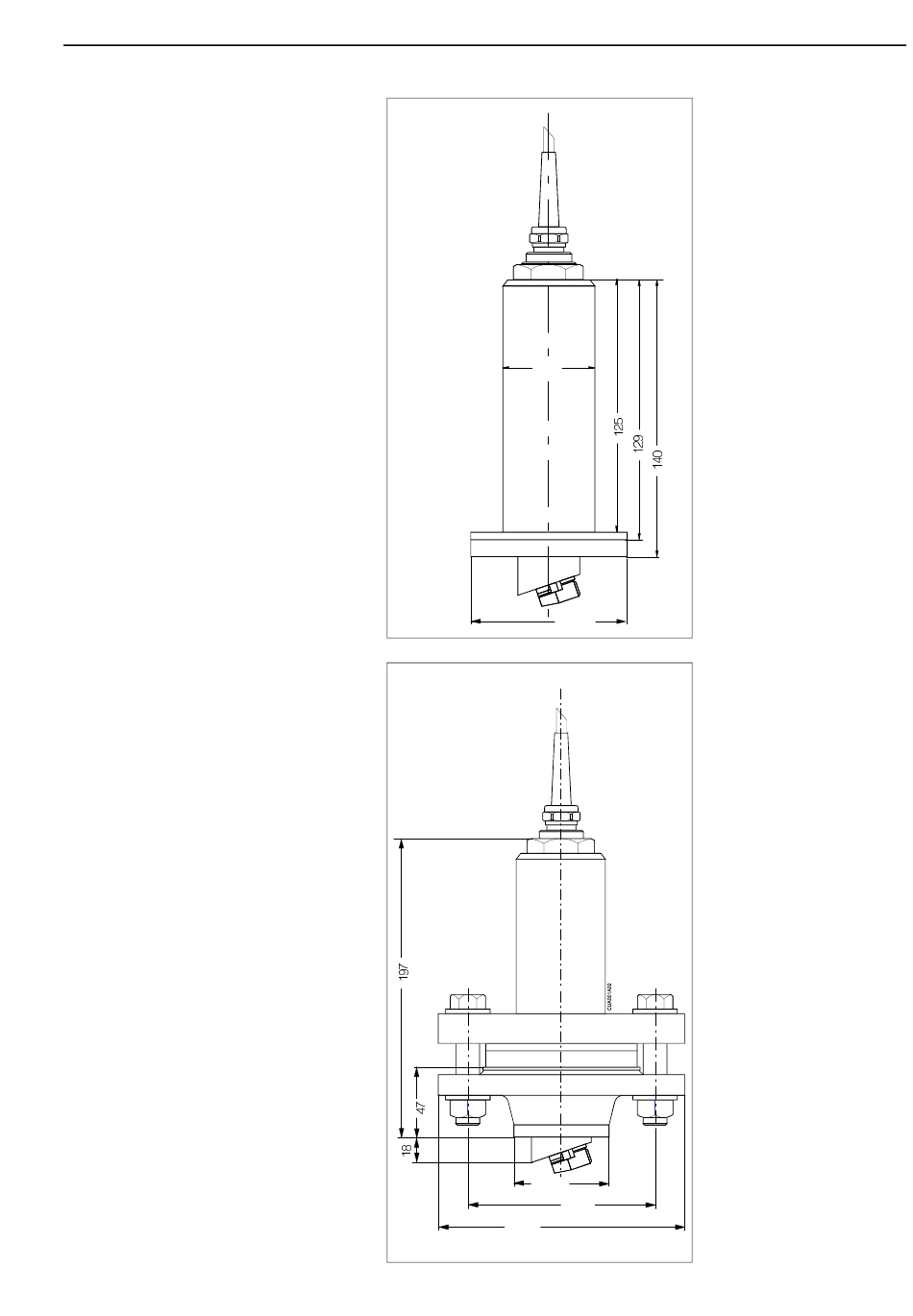

Fig. 4.9 :
Dimensions de la CUA 120-A
Fig. 4.10 : Encombrement de la cellule
montée avec une bride
tournante DN 50, PN 16
(bride à souder selon
DIN 2633)
9
