4. Montage et installation

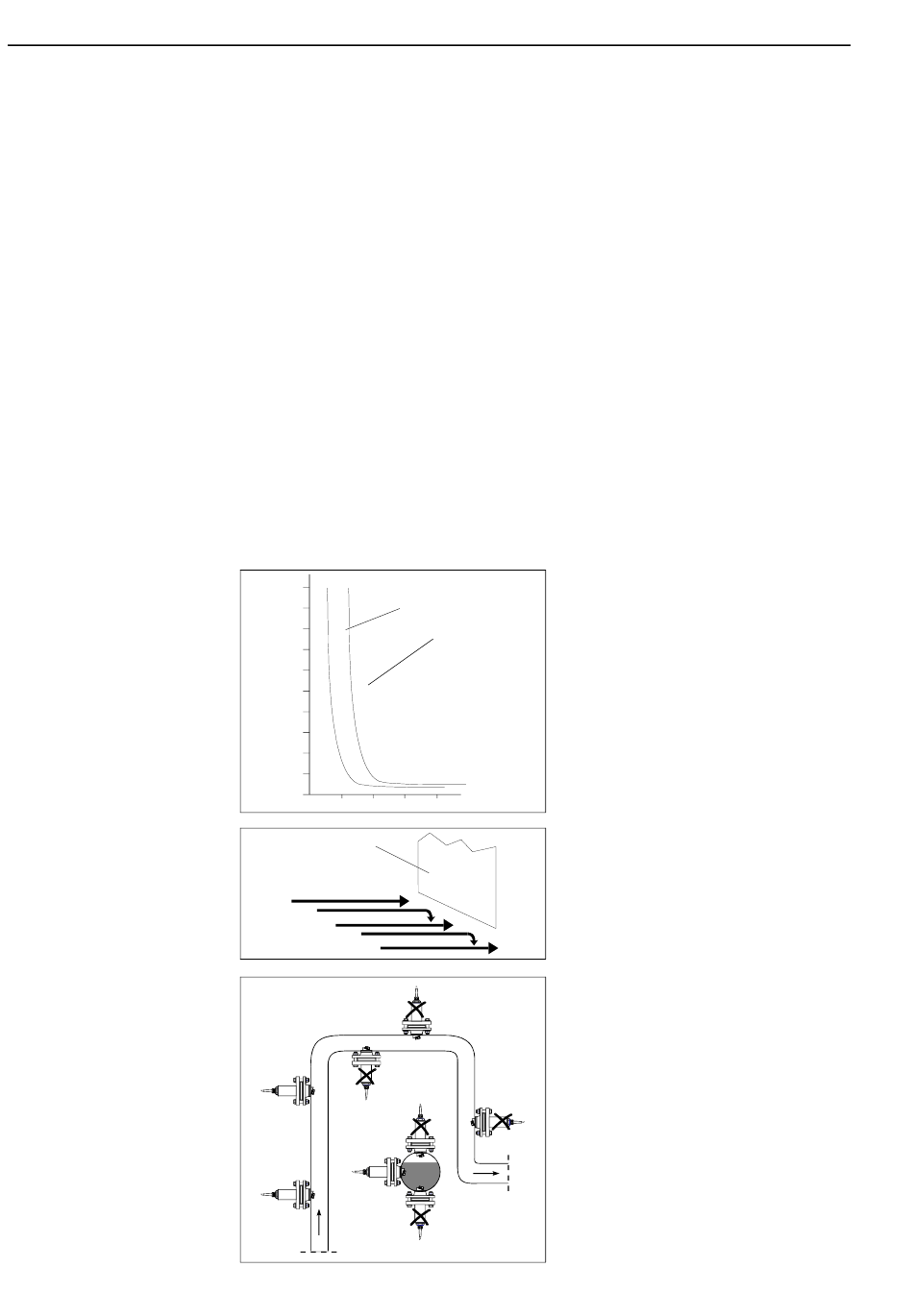

Fig. 4.11 : Influence de la paroi d'un
réservoir sur la cellule
CUS 1
Fig. 4.12 : Effet d'autonettoyage
obtenu par l'écoulement
du liquide contre la surface
Fig. 4.13 : Implantation de la cellule
CUS 1 avec adaptateur
CUA 120 A
10
Eviter que le niveau du liquide mesuré ne soit
inférieur à la hauteur de la surface biseautée
de la cellule. Installer si possible en un point
où le profil d'écoulement est stable.
Pour optimiser les effets d'auto-nettoyage lors-
que le dégagement est suffisant, par ex. dans
des caniveaux étroits, tourner la face inclinée
dans le sens de l'écoulement (voir fig. 4.12).
Après la première mise en service, laisser
passer le liquide un certain temps, puis véri-
fier le degré d'encrassement de la cellule.
Pour nettoyer la cellule, il suffit d'un chiffon
doux en cellulose. Conserver la position d'au-
tonettoyage optimale. Si les effets de l'auto-
nettoyage sont insuffisants, notamment dans
le cas de dépôts de boues ou de formation
de croûtes, il faut utiliser la cellule avec
essuie-glace CUS 1-W / CUS 4-W .
NTU
20
Paroi de réservoir
foncée (noire)
10
0
0
10
20
30
Cellule CUS 1
Sens d'écoulement
2)
Conseils pour le montage de la CUS 1/CUS
1-W avec l'adaptateur CUA 120-A
(voir fig. 4.13)
– Monter la bride à souder, la bride tournan-
te, le joint d'étanchéité et les vis de fixation
fournis par l'utilisateur.
– Utiliser une canalisation avec un diamètre
DN 100 au moins.
– Installer en un point où le profil d'écoule-
ment est régulier, exempt de poches d'air
ou de mousse 1) ou de dépôts de particu-
les solides 2).
Positionner la cellule dans le sens opposé à
l'écoulement.
Conseils pour le montage de la cellule
CUS 1/CUS 1-W ou CUS 4/CUS 4-W
- dans une suspension pendulaire à
immersion COA 110-40 (OG)
Paroi de réservoir
claire (blanche)
- dans une sonde à flotteur COA 110-50
(OSW)
S'assurer que le dégagement n'entrave pas le
fonctionnement, c'est à dire choisir le lieu
d'implantation de telle sorte que l'écart entre
la cellule et la paroi ne soit pas inférieur à
15 cm.
Ecart
(cm)
40
Conseils pour le montage de la cellule
CUS 1 dans une chambre de passage
CUA 250-A/-B
1. Installer la chambre de passage si possi-
ble dans le sens d'écoulement montant.
Si la chambre peut uniquement être mon-
tée horizontalement, mettre la cellule en
position "15 heures" ou "21 heures" pour
éviter les inclusions de bulles d'air.
2. La cellule doit être installée parallèlement
1)
au sens d'écoulement
- lorsque la turbidité est inférieure à 5 NTU
- lorsqu'on utilise l'injecteur CUR-3.
3. La cellule doit être installée dans le sens
contraire de l'écoulement dans le cas sui-
vant : pour améliorer les effets de l'autonet-
1)
toyage, lorsque les valeurs de turbidité
sont supérieures à 15 NTU et les échos
envoyés par les parois sont négligeables
en raison de l'absorption élevée.
1)
2)
Sondes de turbidité CUS 1 / CUS 4
