Sondes de turbidité CUS 1 / CUS 4
∅58
142
Cellule CUS 1 / CUS 4 montée dans une
chambre de passage CUA 250-A,
CUA 250-B
voir fig. 4.4 et 4.5
Tirer le câble de raccordement avec connec-
teur SXP sans le vriller à travers l'écrou-cha-
peau DN 63, le manchon et le raccord 6 pans.
Insérer le corps de la cellule dans le manchon
jusqu'à ce que le joint torique se trouve sous
le raccord fileté G 1".
Faire attention à la position de la butée
(détrompeur) et au trou repère.
Cellule CUS 1 / CUS 4 montée sur une
chambre de passage CUA 250-A,
CUA 250-B avec injecteur CUR 3-1
(voir fig. 4.6)
Visser l'injecteur CUR 3-1 dans la chambre
CUA 250 à la place de la vis d'obturation
située latéralement. Monter la cellule CUS 1 /
CUS 4 comme illustré (voir chap. 1 p. 7) pour
avoir un nettoyage optimal.
∅58
142
264
1
2
3
4
5
71
4. Montage et installation

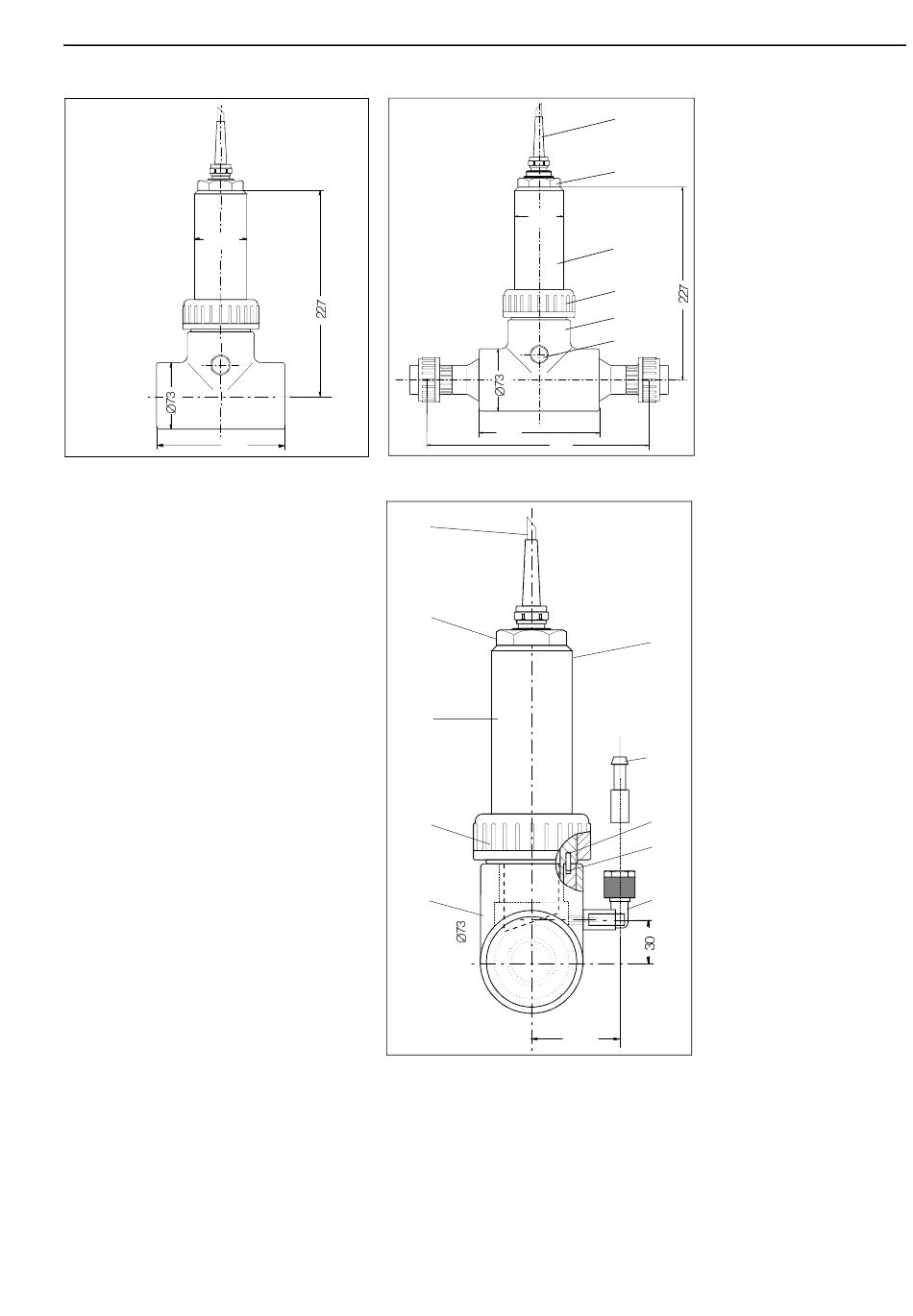

Fig. 4.4
Dimensions de la chambre
de passage CUA 250-B
1
pour le montage par
raccord fileté ∅63 (à coller)
2
3
4
Fig. 4.5
Dimensions de la chambre
de passage CUA 250-A
5
avec raccord fileté Ø 25
(à coller)
6
1
Câble de raccordement
2
Raccord 6 pans
3
Manchon
4
Ecrou-chapeau
5
Té
6
Emplacement pour le montage
de l'injecteur
10
9
8
7
Fig. 4.6 :
Dimensions de la chambre
de passage CUA 250-A/-B
avec injecteur CUR 3-1
6
1
Câble de raccordement
2
Raccord 6 pans
3
Manchon
4
Ecrou-chapeau
5
Té
6
Injecteur CUR 3
7
Fente pour détrompeur
8
Butée détrompeur
9
Raccord AD 10
10 Trou repère
7
