7.
Sonde de turbidité CUS 1-W / CUS 4-W

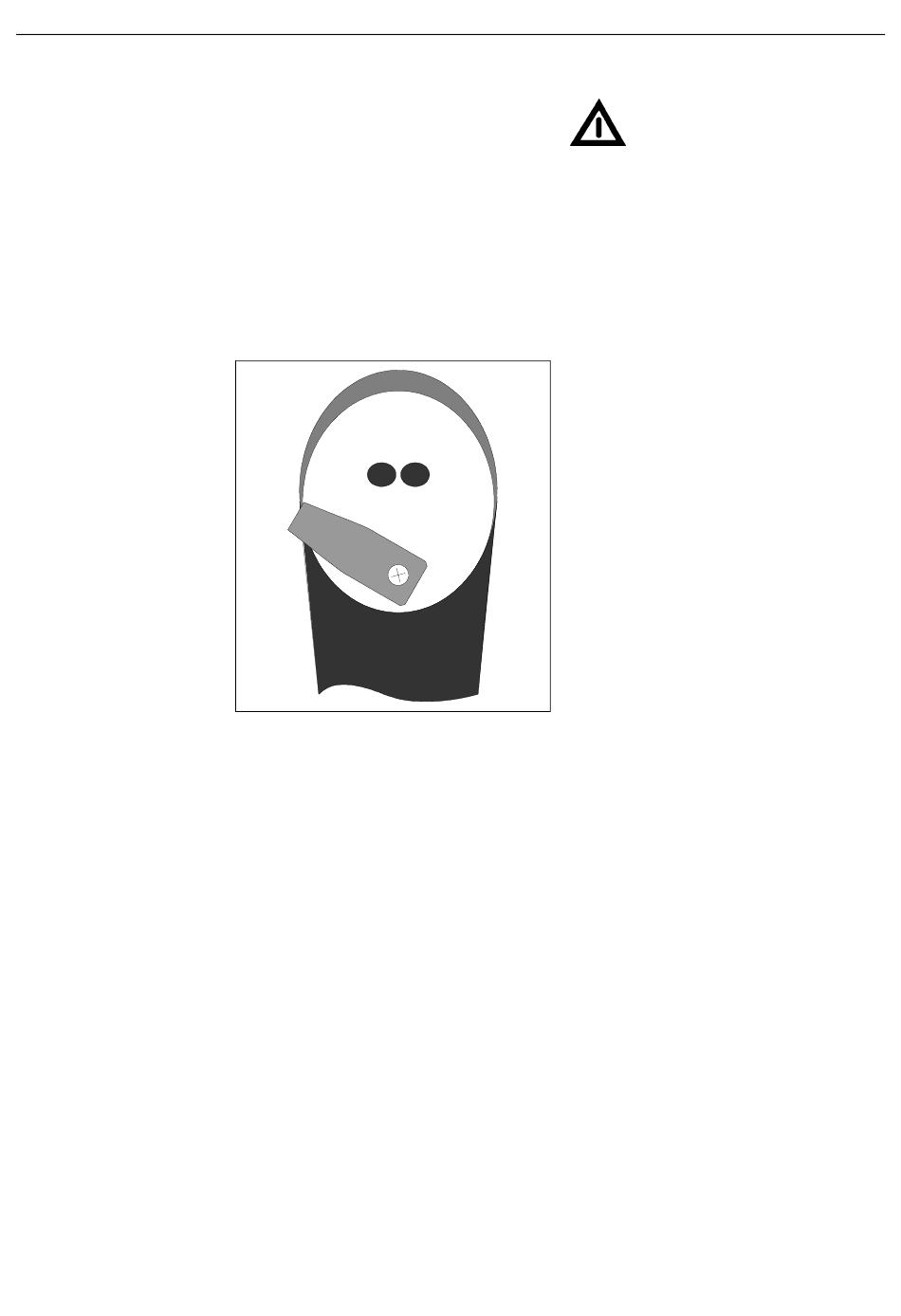

Fig. 7.1:
Sonde CUS 1-W
16
7.
Sonde de turbidité
7.
Sonde de turbidité
CUS 1-W / CUS 4-W
CUS 1-W / CUS 4-W
La sonde CUS 1-W / CUS 4-W est équipée
d'un essuie-glace. Les temps de pause et de
nettoyage doivent être programmés dans la
matrice de programmation du transmetteur
CUM 121/CUM 141 S/151. En plus des mou-
vements de balayage, l'essuie-glace peut ef-
fectuer des mouvements de rotation et enle-
ver de cette façon, même au bord de la sur-
face biseautée de la cellule les dépôts de pro-
duits à particules très finement dispersées
(boues d'argile).
7.1
Mise en service
Avant d'immerger la sonde CUS 1-W /
CUS 4-W dans le liquide à mesurer, il est con-
seillé de tester l'essuie-glace sur une plaque
support humectée pendant un cycle complet
(aller et retour). La position initiale du bras est
illustrée ci-dessus. Après le remplacement du
balai (caoutchouc), procéder de la même fa-
çon (voir section 6.1).
Sondes de turbidité CUS 1 / CUS 4
Attention !
Eviter de forcer les mouvements de
l'essuie-glace manuellement.
Procédure pour la première mise en
service de l'essuie-glace sur la sonde
1. Enlever le capot de protection et placer la
sonde dans l'air pendant 1 minute, à 1 m
des objets environnants.
4 Raccorder la sonde conformément à la
section 4.2.
3. Placer les cavaliers du transmetteur CUM
121/141 S/151 conformément à l'adhésif
collé sur le sachet (et au schéma de rac-
cordement).
4. Déverrouiller le niveau 2 sur le transmet-
teur CUM 121/141 S/151 (voir manuel de
mise en service CUM 121/141 S/151, sec-
tion 6.1).
5. Confirmer en V9H5 les valeurs réglées en
usine. Après cette confirmation (par ex.
après un étalonnage réalisé ultérieure-
ment), l'essuie-glace est en position OFF
(V4H0 = 0). Pour activer la fonction, sélec-
tionner 2 pour V4H0.
6. Sélection de la fonction de nettoyage
V4H0 = 2 (marche), V4H1 = 0 (stop) (voir
manuel de mise en service CUM 121/151,
section 7.2)
7. Activer la fonction avec V4H1 = 1. Faire
faire un cycle complet (aller et retour).
8. Faire l'étalonnage du zéro (étalonnage
"mouillé"), voir manuel de mise en service
CUM 121/141 S/151, section 6.5).
9. La durée du mouvement de translation de
l'essuie-glace peut être rectifiée en V4H5,
la durée du mouvement de rotation est
maintenue sur la valeur maximale.
10.Les temps de pause et de mouvement
sont réglés en V4H3 ou V4V4.
