Position de montage

Longueurs droites d'entrée et
de sortie
Conseils de montage
spéciaux
40
Le sens de la flèche sur la plaque signalétique du capteur permet de monter ce dernier
conformément au sens d' é coulement (sens de passage du produit à travers la conduite).

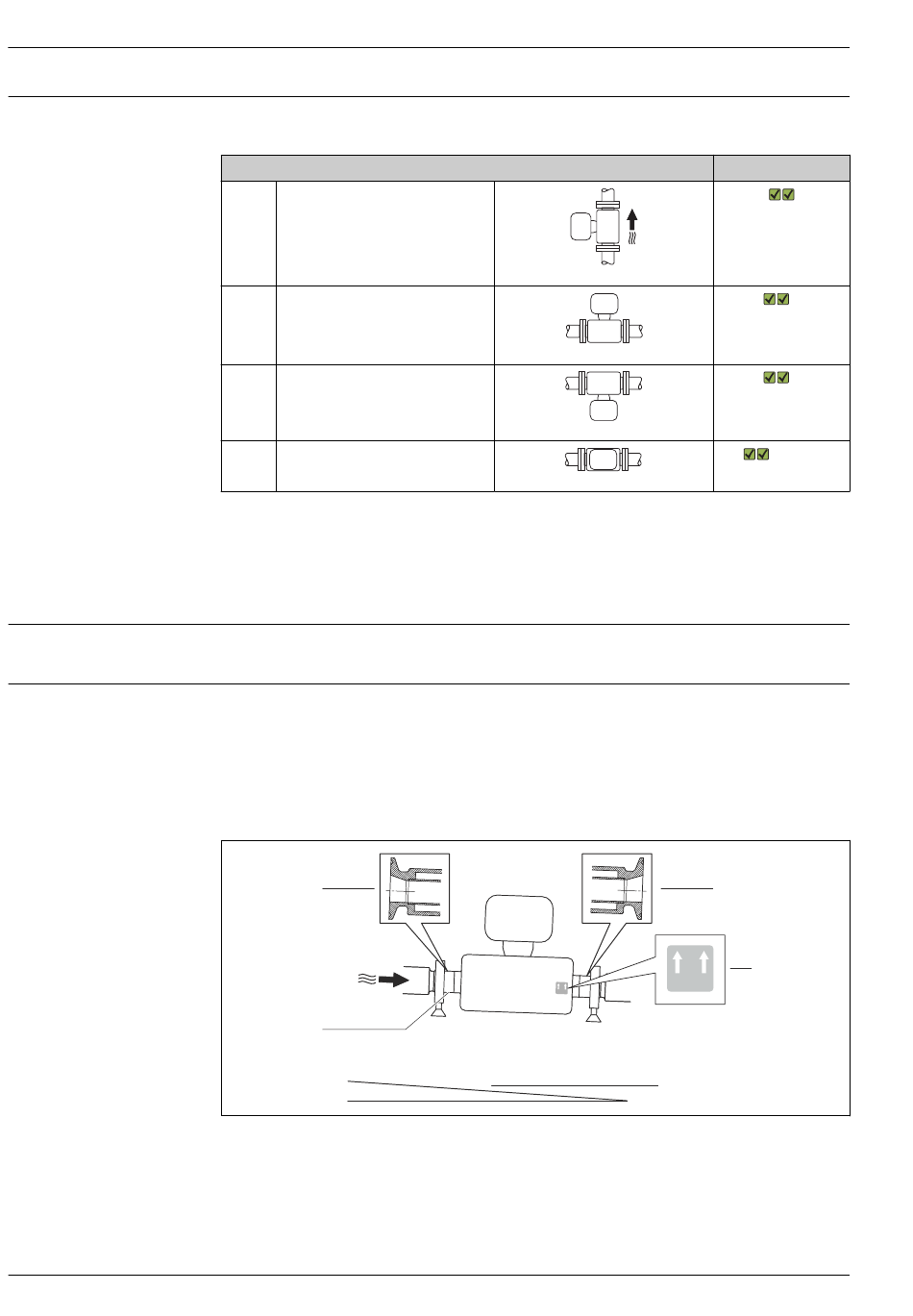

A Position de montage verticale
B Position de montage horizontale tête
de transmetteur en haut
C Position de montage horizontale tête
de transmetteur en bas
D Position de montage horizontale tête
de transmetteur latérale
1) Des applications avec des températures de process faibles peuvent baisser la température ambiante. Pour
respecter la température ambiante minimale pour le transmetteur, nous recommandons cette position de
montage.
2) Des applications avec des températures de process élevées peuvent augmenter la température ambiante.
Pour respecter la température ambiante maximale pour le transmetteur, nous recommandons cette
position de montage.
Lors du montage, il n' e st pas nécessaire de tenir compte d' é léments générateurs de turbulences
(vannes, coudes ou T), tant qu' i l n' y a pas de cavitation →  48.
Assurance d'une vidangeabilité complète
Lors du montage horizontal des capteurs il est possible d' u tiliser des raccords clamps excentriques
afin de garantir une vidangeabilité complète. En inclinant le système dans une direction donnée et
avec une pente définie, il est possible d' o btenir une vidangeabilité complète grâce à la gravité. Le
capteur doit être monté dans une position correcte afin d' a ssurer une vidangeabilité complète dans le
cas d' u ne implantation horizontale. Les marquages sur le capteur indiquent l' i mplantation correcte en
vue d' u ne optimisation de la vidangeabilité.
1
2
 18
1 Raccord clamp excentrique
2 La ligne sur la partie inférieure indique le point le plus bas dans le cas du raccord process excentrique.
3 Plaque "En haut" indiquant la partie supérieure
4 Incliner l' a ppareil en fonction des directives d' h ygiène. Pente : env. 2 % ou 21 mm/m (0.24 in/feet)
Position de montage
Proline Promass I 100
Recommandation
A0015591
1)
Exception :
A0015589
2)
Exception :
A0015590
→  40
A0015592
1
3
4
A0016585
