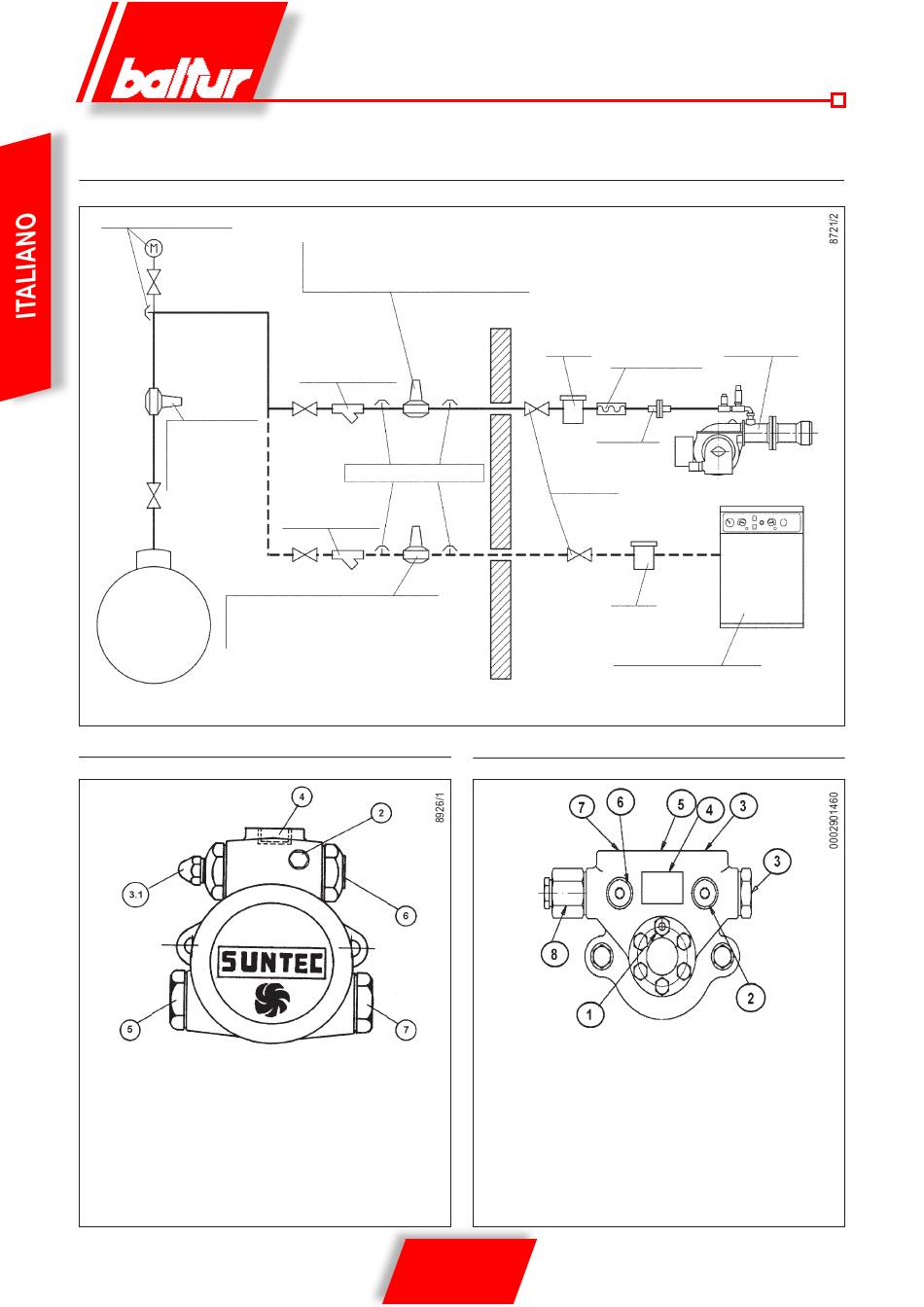

SCHEMA DI PRINCIPIO PER RIDUZIONE PRESSIONE GPL A DUE SALTI PER BRUCIATORE OPPURE
CALDAIA
Manometro e presa di pressione
Riduttore di 1° salto
Uscita @ 30 mbar
P o r t a t a @ i l
d o p p i o d e l
massimo richiesto
dall'utilizzatore
Riduttore di 2° salto
Serbatoio
Uscita @ 30 mbar
G.P.L.
Portata @ il doppio del massimo richiesto
dall'utilizzatore
PARTICOLARI POMPE J 7
2 Attacco manometro e sfogo aria (1/8"G)
3.1 Asportare il dado per accedere alla vite di
regolazione della pressione (12 bar)
4 Ritorno
5 Aspirazione
6 Mandata
7 Attacco vuotometro (1/8"G)
Riduttore di 2° salto
Uscita @ 30 mbar
Portata @ il doppio del massimo richiesto dall'utilizzatore
Filtro (tipo vapore)
Presa di pressione
Filtro (tipo vapore)
30 / 36
0006080095_201207
Filtro
Giunto antivibrante
Rubinetto a sfera
Filtro
Caldaia a pavimento o murale
POMPA MOD. 160 ÷ 600L/H
1 Sede elemento riscaldante
2 Attacco manometro 1/4"
3 Mandata (ugello)
4 Targa pompa
5 Ritorno
6 Attacco vuotometro1/4"
7 Aspirazione
8 Regolazione pressione pompa
Bruciatore
