Installation optionnelle d'un interrupteur mural ou d'un thermostat
Ne connectez pas le 110-120 VAC à la soupape de commande de gaz ou au système de câblage de ce
foyer. L'interrupteur et
le câblage doit être installé par un installateur qualifié.
Ce foyer comprend un interrupteur mural optionnel (avec fil)
pour faire fonctionner le brûleur du foyer sans accéder à
l'interrupteur interne. Un thermostat peut être utilisé à la place.
Faites passer le fil de l'intérieur du foyer à travers l'œillet de
chaque côté du foyer (voir l'illustration de droite) jusqu'à
l'interrupteur. L'interrupteur mural (ou le thermostat) peut
contourner l'interrupteur marche / arrêt du foyer ou être installé
en configuration parallèle ou en série (voir ci-dessous).
Mise en garde: Étiquetez tous les fils avant la déconnexion
lors de l'entretien des commandes. Les
erreurs de câblage peuvent provoquer un
fonctionnement incorrect et dangereux.
Attention: Assurez-vous que tout le câblage est sécurisé et
ne touche pas les composants chauds ou
mobiles.

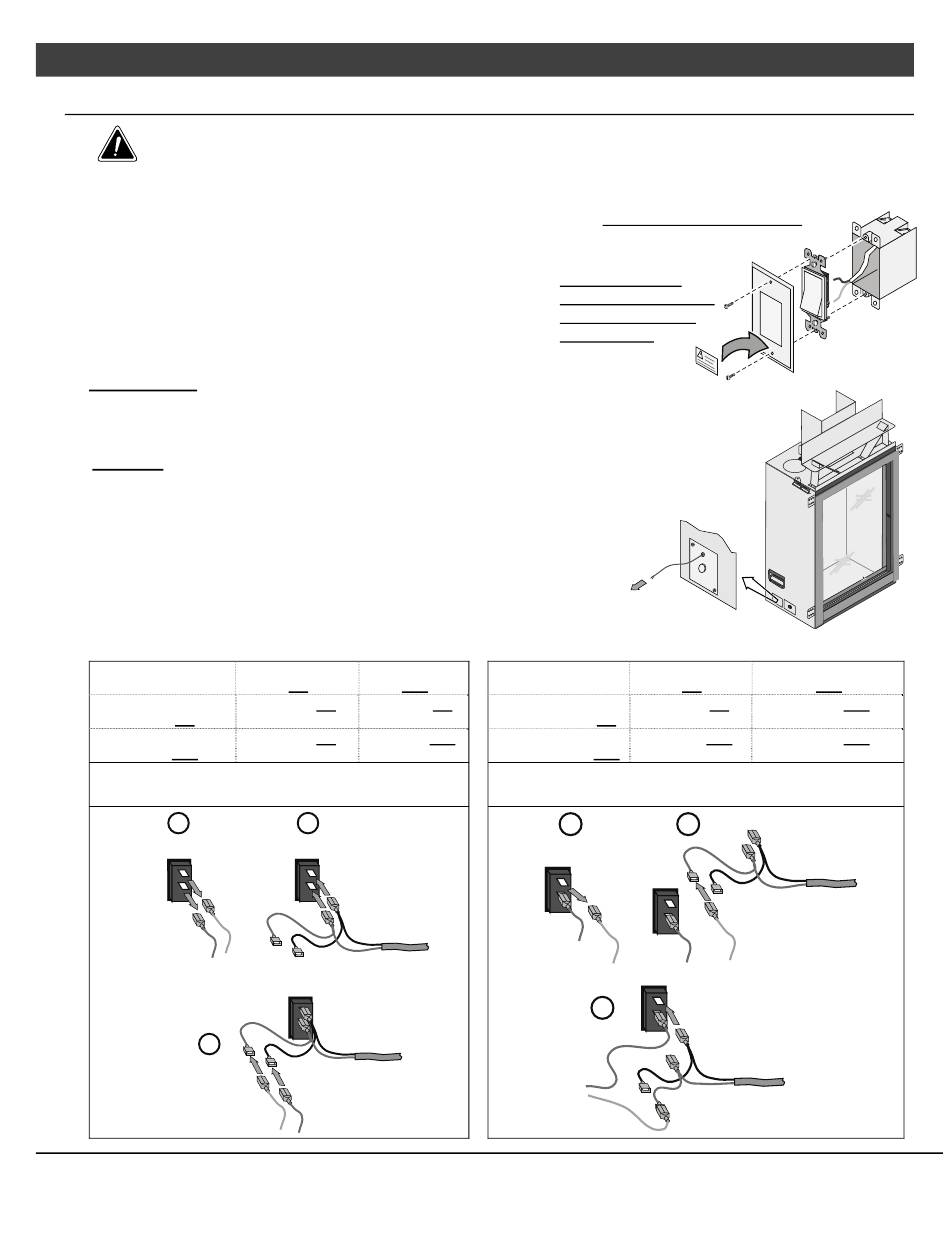

Connexion parallèle
Thermostat / External
Switch ON
Thermostat / External
Switch OFF
Pour câbler l'appareil de chauffage en parallèle, suivez les
instructions ci-dessous:
a
On / Off Switch
c
© Travis Industries
Installation
(for qualified installers only)
On / Off Switch
On / Off Switch
ON
OFF
Heater is ON
Heater is ON
Heater is ON
Heater is OFF
b
Thermostat
(or External Switch) Wires
10/20/21 – 1512-FR
Interrupteur mural en option
OPTIONAL WALL SWITCH
(inclus avec foyer)
(included with fireplace)
Placez l'étiquette
«AVERTISSEMENT»
sur le couvercle de
Place "WARNING"
l'interrupteur.
label on switch cover.
Connexion en série
On / Off Switch
Thermostat /
Heater is ON
External Switch ON
Thermostat /
Heater is OFF
External Switch OFF
Pour câbler le radiateur en série, suivez les instructions ci-dess
a
On / Off Switch
c
23
On / Off Switch
ON
OFF
Heater is OFF
Heater is OFF
b
Thermostat
(or External Switch) Wires
PB 24 CF MV/GSB2 Install
