Messages erreur
Si le message erreur "Communication problem" apparaît après la mise sous tension ou en cours de
fonctionnement dans l'unité d'affichage/de commande déportée, il convient de vérifier le câblage
avec l'appareil de base et de s'assurer que le taux de Baud et l'adresse dans l'appareil de base corre-
spondent.
6.3

Quick Setup

voir. chap. 6.4.2
6.4

Configuration d'appareil

Ce chapitre décrit tous les paramètres réglables de l'appareil avec les gammes de valeurs et les
réglages usine (valeurs par défaut) correspondants.
A noter que les paramètres disponibles, p. ex. le nombre des bornes, dépendent de l'équipement de
l'appareil (voir. chap. 6.2.2 Cartes d'extension).
Remarque !
Les réglages usine sont représentés en gras.
Menu principal
A la première mise en service apparaît l'instruction "Régler l'appareil via le Setup ou le Quick-Setup".
En validant ce message, on accède au menu principal. De façon standard, un appareil déjà réglé est
en mode affichage. Dès que l'une des huit touches de commande est actionnée, l'appareil passe dans
le menu principal de la commande avec les positions : Affichage, Quick Setup (programmation
rapide) et Setup (programmation complète).

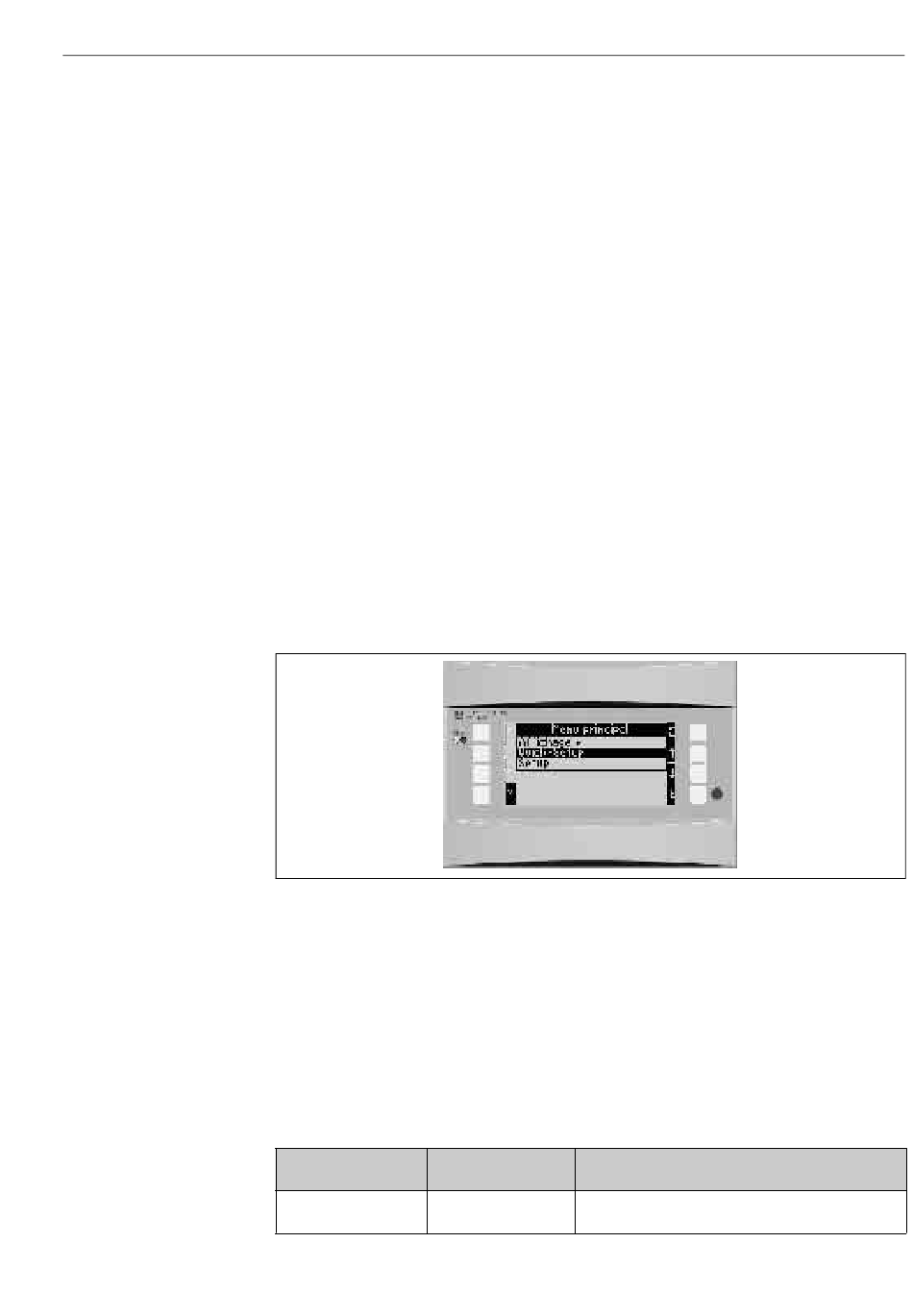

Fig. 22: Menu principal dans l'affichage du calculateur d'énergie
6.4.1

Affichage menu principal

Dans le menu d'affichage, on peut sélectionner le groupe affiché avec les valeurs de process, inter-
roger la mémoire d'événements avec le protocole d'erreur et afficher différentes informations rela-
tives à l'appareil. Le contenu des groupes et la fonction d'affichage peuvent seulement être définis
dans Setup → Affichage. Un groupe comprend au maximum huit grandeurs de process
représentées dans une fenêtre de l'affichage. Lors de la mise en service de l'appareil avec le Quick-
Setup, on génère automatiquement 1 - 2 groupes avec les paramètres d'affichage. Le réglage de
l'affichage alterné (commutation automatique entre les groupes), du contraste, etc., se fait égale-
ment dans le Setup (voir chap. 6.4.3 Menu principal - Setup : réglage de l'affichage).
Fonction (position de Réglage de paramètre
menu)
Groupes Groupe 1 - Groupe 6
Description
Sélection du groupe de valeurs qui doit être affiché actuelle-
ment.
