Remarque:
Vous pouvez télécharger un exemplaire gratuit du schéma hydraulique ou électrique en vous
rendant sur www.Toro.com et en cherchant votre machine sous le lien Manuels sur la page d'accueil.

Lubrification

Graissage des roulements
et bagues
Périodicité des entretiens: Toutes les 50 heures
(et immédiatement après chaque
lavage).
Lubrifiez tous les graisseurs des roulements et
bagues avec de la graisse au lithium n° 2.

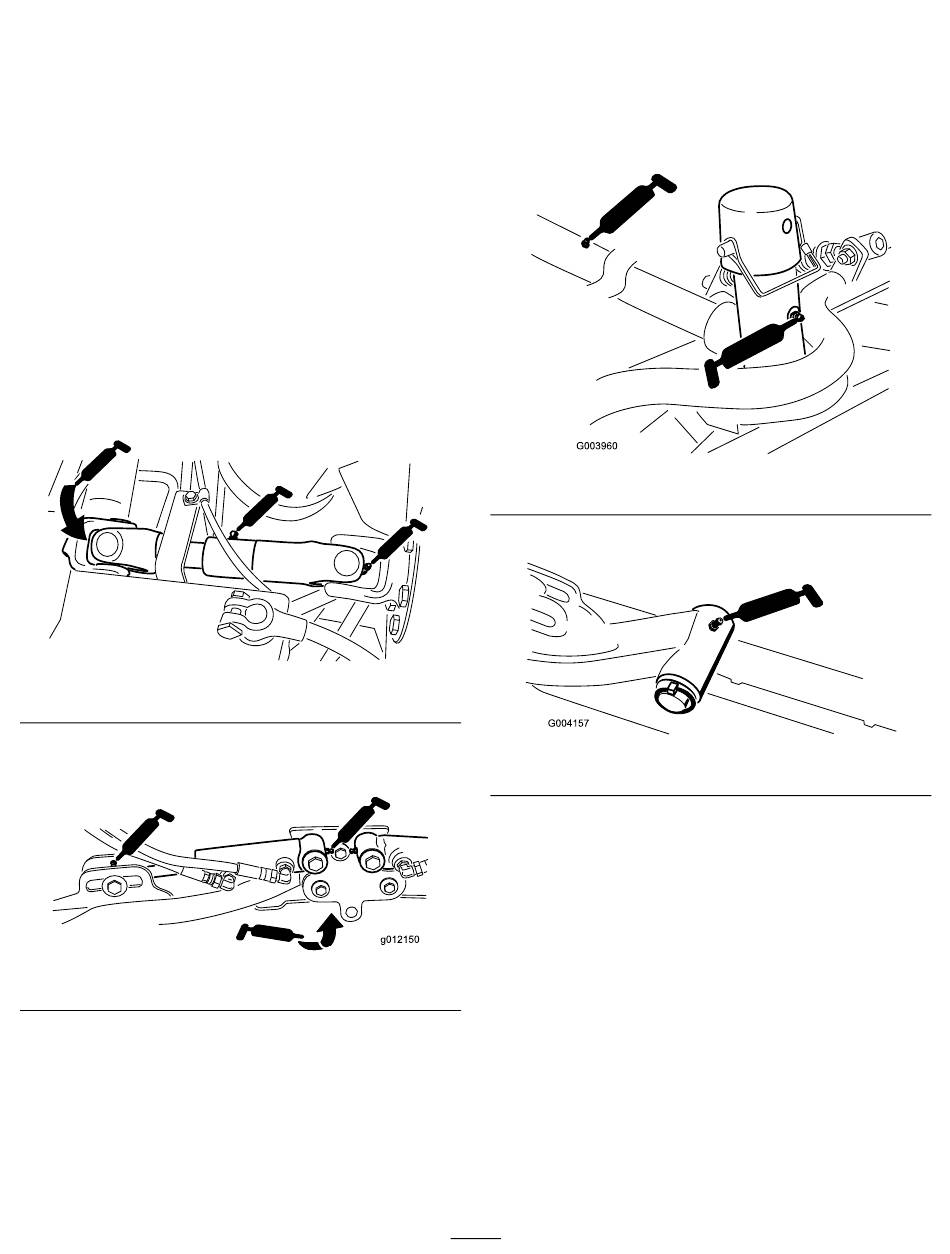

Emplacements et nombre de graisseurs :
•
Joint de cardan d'arbre d'entraînement de pompe
(3) (Figure 36)
•
Vérins des bras de levage des unités de coupe (x
2) (Figure 37)
Figure 36
Figure 37
•
Pivots des bras de levage (x 1)
•
Bâti porteur d'unité de coupe et pivot (x 2)
38)
•
Axe de pivot des bras de levage (x 1)
g003962
•
Biellette d'essieu arrière (2)
g012150
37
(Figure 37)
Figure 38
(Figure
Figure 39
(Figure 40).
(Figure
g003960
39)
g004157
