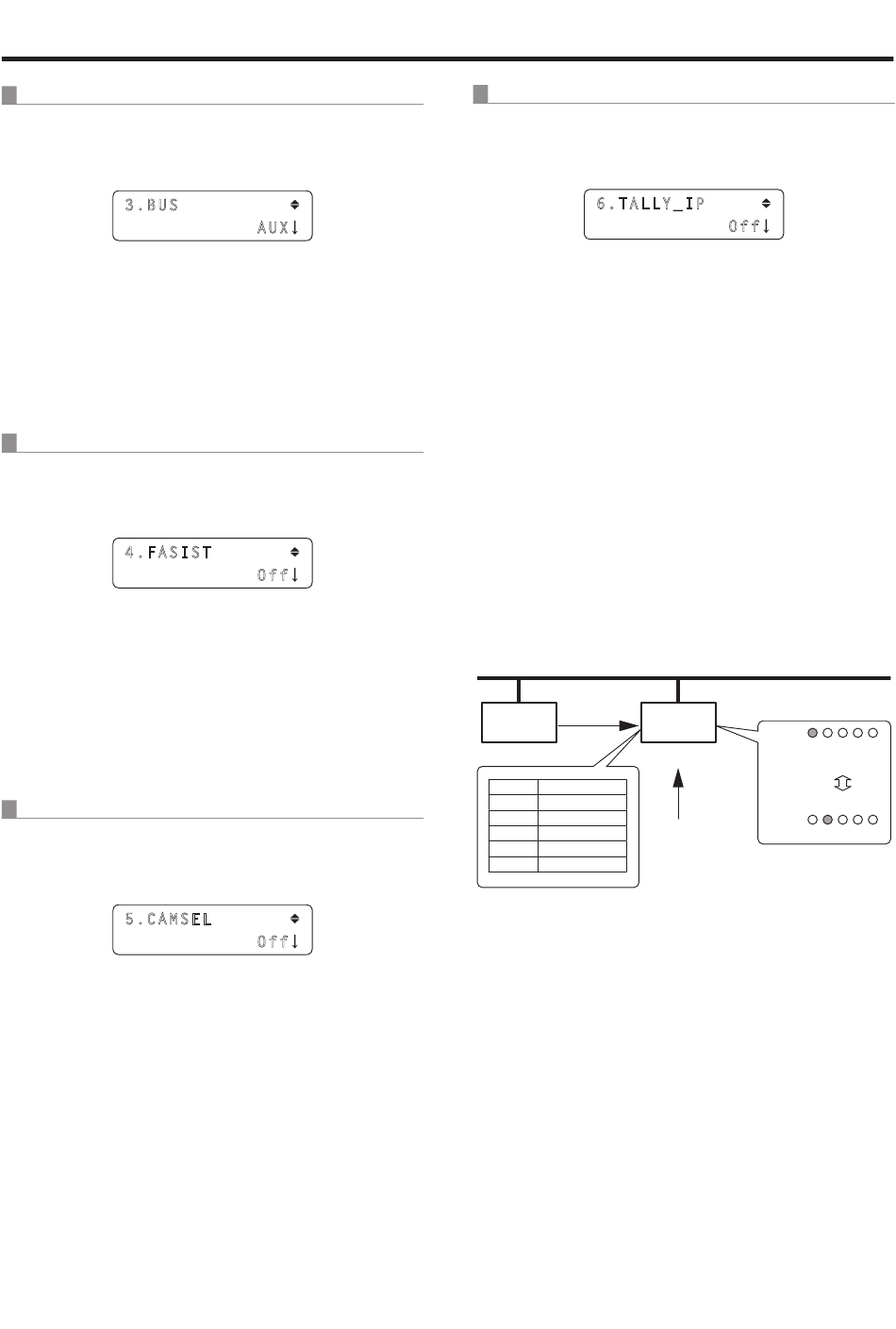

Panasonic AW-RP50E Mode D'emploi page 68

Réglage des fonctions quand l'appareil est relié au commutateur
Réglage de bus
Au menu [SETUP], sélectionner [SW LINK] et afficher
[BUS]. Puis régler les éléments (AUX, PVW, PinP ou KEY) à
envoyer au commutateur.
3 . B U S
Les éléments réglés à l'aide de cet item sont envoyés de
la caméra distante au commutateur quand les caméras
distantes ont été sélectionnées à l'aide de l'un des boutons
CAMERA STATUS/SELECTION de l'appareil.
Le contrôle est aussi possible en assignant ce réglage à un
bouton USER (BUSCONT).
Réglage d'assistance à la mise au point
Au menu [SETUP], sélectionner [SW LINK] et afficher
[FASIST]. Puis régler à l'activation (On) ou désactivation
(Off).
4 . F A SI S T
Quand "On" est sélectionné en tant que réglage cet item,
les images du bus AUX sorties du commutateur seront
commutées aux images de la caméra distante sélectionnée
par l'appareil.
Par contre, si "Off" est sélectionné, le commutateur
commutera les images du bus AUX sorties du commutateur
aux images de son affichage multi-vues.
Réglage de l'information de caméra distante
Au menu [SETUP], sélectionner [SW LINK] et afficher
[CAMSEL]. Puis régler à l'activation (On) ou désactivation
(Off).
5 . C A MS E L
Quand "On" est sélectionné comme réglage d'item, une
icône apparaît en bas à gauche de l'image de la caméra
distante sélectionnée par l'appareil sur l'affichage multi-
écran du commutateur.
Quand une caméra distante est sélectionnée, son
information est envoyée de l'appareil au commutateur.
A U X
O f f
O f f
31 (F)
Réglage OA Tally
Au menu [SETUP], sélectionner [SW LINK] et afficher
[TALLY_IP]. Puis régler à l'activation (On) ou désactivation
(Off).
6. T A L L Y _I P
Quand "On" est sélectionné comme réglage d'item,
l'appareil reçoit périodiquement l'information Tally (Tally ON/
OFF) du commutateur via le réseau, et envoie l'instruction
ON ou OFF aux caméras distantes où des changements
sont intervenus.
[Concernant l'information Tally transférée via le réseau]
Après la réception de l'information Tally (Input1 à Input5) du
commutateur via le réseau, l'appareil envoie l'instruction ON
ou OFF aux caméras distantes.
Sur la base de la relation entre la sortie d'image (caméra
distante) et l'entrée d'image (commutateur) réglée au menu
de l'appareil, la caméra distante à laquelle l'instruction
Tally est envoyée en réponse à l'information Tally reçue du
commutateur est identifiée, l'indicateur Tally de cette caméra
distante s'allume en rouge, et l'instruction Tally ON est
envoyée à la caméra distante.
L'instruction Tally ON est aussi envoyée aux caméras
distantes qui ne sont pas dans le groupe de caméras
distantes sélectionné.
AW-HS50
Input1
IP RP50CAMNo
Input1 CAM1
Input2 CAM2
Input3 CAM3
Input4 CAM4
Input5 CAM5
En réponse à des entrées 1 à 5 de l'Entrée GPI, les
indicateurs Tally des CAM1 à CAM5 s'allument en rouge,
et l'instruction Tally ON est envoyée aux caméras distantes
concernées.
Seules CAM1 à CAM5 servent d'indicateurs Tally d'Entrée
GPI.
Cela signifie que si un groupe de caméras distantes autre
que le N˚1 est sélectionné, les indicateurs Tally s'éteindront.
O f f
AW-RP50
TALLY
1 2 3 4 5
CAM
Input3
Groupe 1
Groupe 2
Entrée GPI
1 2 3 4 5
