Connexions

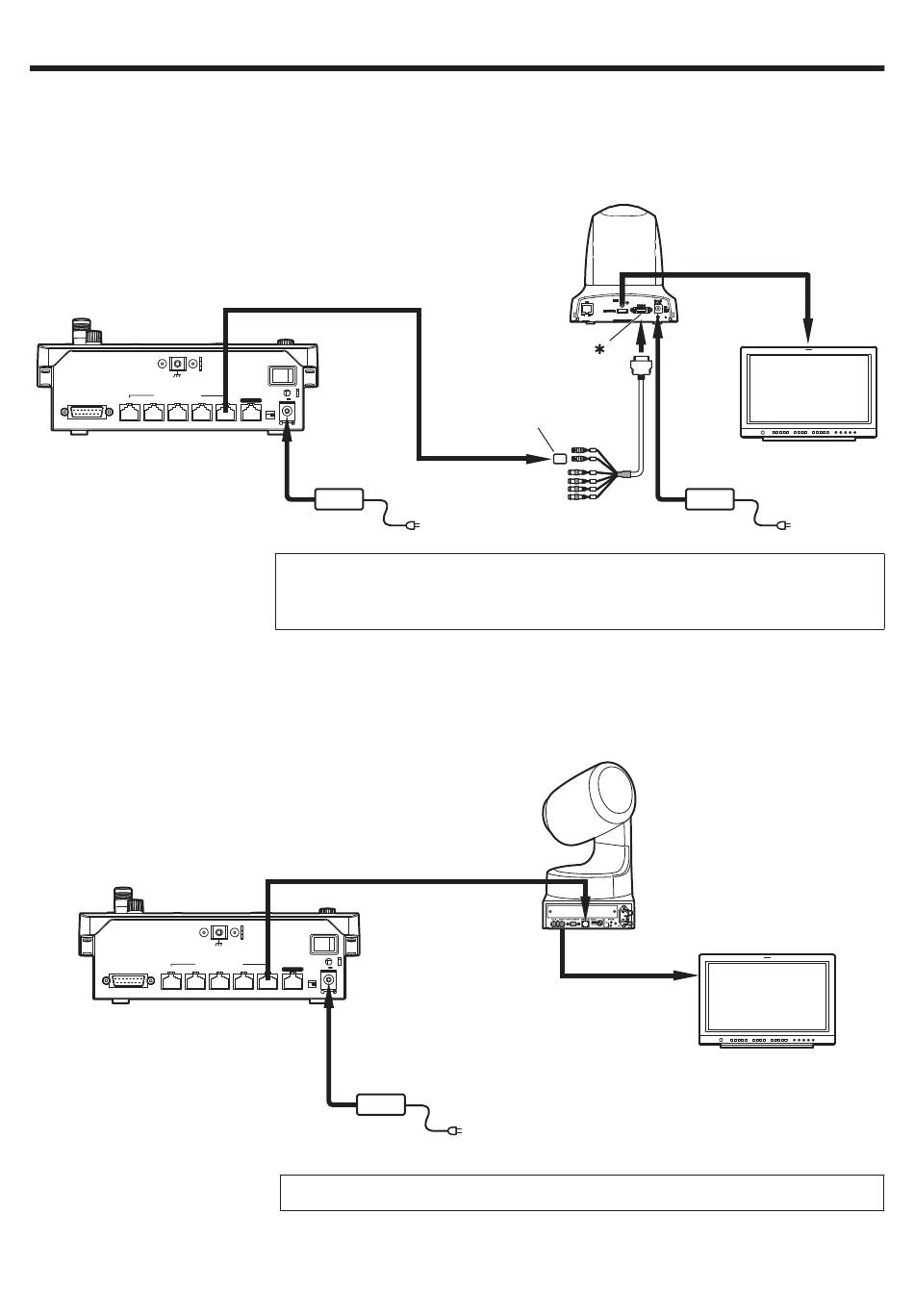

 Exemple de connexions en série 
 Connexion avec le AW-HE50 
AW-RP50
SIGNAL GND
TO PAN/TILT HEAD
5 4 3 2
TALLY/GPI
 Connexion avec le AW-HE100 
AW-RP50
TO PAN/TILT HEAD
TALLY/GPI 5 4
Signal de commande de caméra distante

Câble LAN
POWER
ON
12V IN
1 LAN
BOOT
SV NM
1: Utiliser des câbles droits (catégorie 5 ou supérieure) pour ces connexions.
2: Le câble multi-interface (AW-CA20T6G) est requis pour la connexion en
série avec le AW-HE50.
Signal de commande de
caméra distante

Câble LAN
SIGNAL GND
POWER
ON
12V IN
3 2 1 LAN
BOOT
SV NM
: Utiliser des câbles droits (catégorie 5 ou supérieure) pour ces connexions.
AW-HE50
Adaptateur de
relais RJ-45
OUT
IN
V
PR
PB
Y
Câble multi-interface
AW-CA20T6G
AW-HE100
21 (F)
2
Moniteur
Moniteur
