thermital TBPS KOMPACT Serie Notice D'instructions page 42

CN3
CN4
1 2 3 4 5 6 CN6
Ps F
C Calha de suporte da cablagem (não fornecida)
PORTUGUÊS
S1
Psc
3
2 4
1 5
0 6
C
Psr
Ua Us
C
Is
Ia
Pa

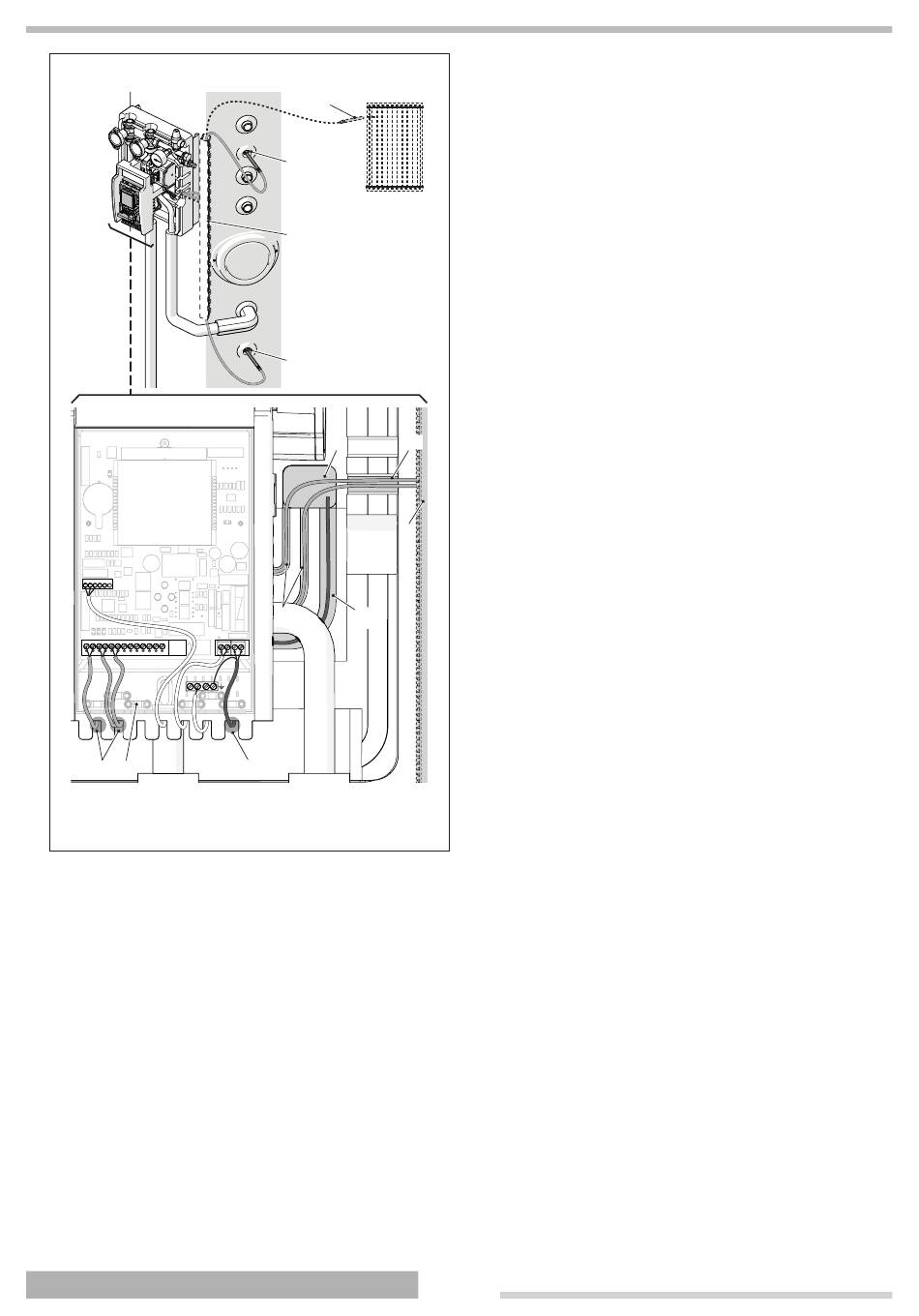

Ligações das sondas
- Fazer os cabos das sondas passarem através dos fi-
xadores de cabo (F), dos passa-cabos (Ps) das pas-
sagens no isolamento (Is), das saídas da estação solar
(Us/Ua) e ligá-los à régua de bornes M4 do regulador
solar (bornes S1-S2-S3-S4), consultando o quanto
mostrado no manual específico do próprio regulador.
Na etapa de ligação ou se for necessário aumentar o compri-
mento do cabo da sonda, consultar as seguintes notas:
- Evitar absolutamente efetuar a instalação conjunta dos
cabos das sondas com os cabos de tensão de rede e/
ou cabos AC
- Evitar absolutamente a passagem dos cabos perto de
fortes campos magnéticos
- Evitar o mais possível as junções nos cabos, estagnar
e isolar adequadamente aquelas indispensáveis
- Utilizar cabos trançados e blindados
- Utilizar cabos com secção maior que 0,5 mm
Ligações de alimentação do regulador
- Fazer o cabo de alimentação passar através dos fixa-
dores de cabo (F), dos passa-cabos (Pa) das passa-
gens no isolamento (Ia), das saídas da estação solar
(Ua) e ligá-lo à régua de bornes M1 do regulador solar
(bornes L-N-GND), consultando o quanto mostrado no
manual específico do próprio regulador.
Terminadas as ligações elétricas, bloquear os cabos com os
fixadores de cabo fornecidos, fechar a cobertura do regulador
e a tampa de proteção da estação solar.
42 42
2
INSTALAÇÃO
