thermital TBPS KOMPACT Serie Notice D'instructions page 12

CN3
CN4
1 2 3 4 5 6 CN6
Ps F
C Caniveau porte-câbles (non fournie)
FRANÇAIS
S1
Psc
3
2 4
1 5
0 6
C
Psr
Ua Us
C
Is
Ia
Pa

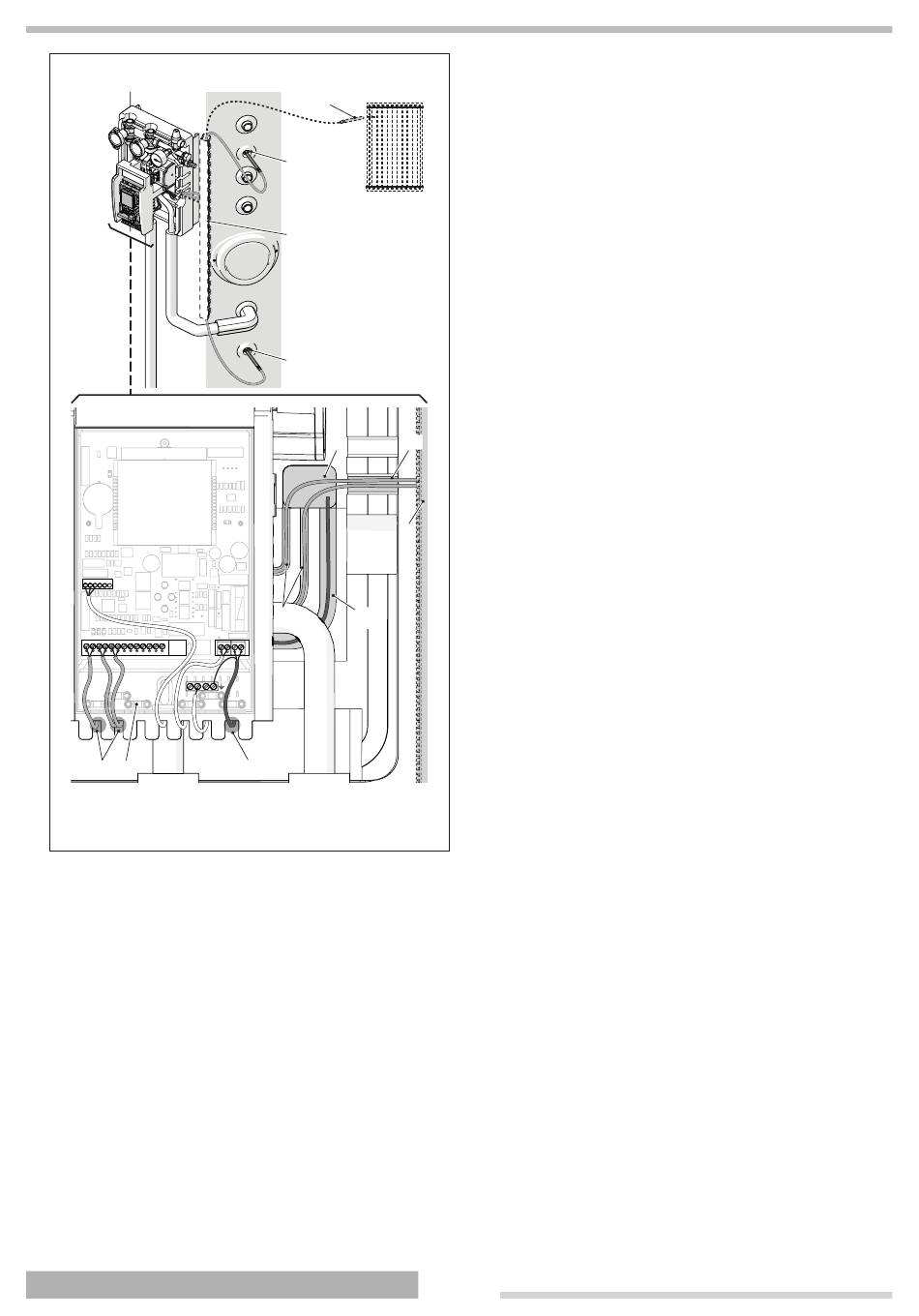

Raccordements des sondes
- Faire passer les câbles des sondes à travers les serre-
câbles (F), les passe-fils (Ps), les passages sur l'iso-
lation (Is), les sorties de la station solaire (Us/Ua) et
les relier à la boîte à bornes M4 du régulateur solaire
(bornes S1-S2-S3-S4) en se référant à ce qui est indi-
qué dans le manuel spécifique du régulateur.
Lors du raccordement, ou si nécessaire, augmenter la longueur
du câble de la sonde, en se référant aux notes suivantes :
- Éviter impérativement toute pose conjointe des câbles
des sondes avec les câbles à tension de réseau et/ou
les câbles CA
- Éviter impérativement tout passage des câbles près de
forts champs magnétiques
- Si possible, éviter toute jonction sur les câbles ; étan-
cher et isoler de façon appropriée toutes les jonctions
indispensables
- Utiliser des câbles torsadés et blindés
- Utiliser des câbles ayant une section supérieure à 0,5
mm
2
Raccordements d'alimentation du régulateur
- Faire passer le câble d'alimentation à travers les serre-
câbles (F), les passe-fils (Pa), les passages sur l'isola-
tion (Ia), les sorties de la station solaire (Ua) et le relier
à la boîte à bornes M1 du régulateur solaire (bornes
L-N-GND) en se référant à ce qui est indiqué dans le
manuel spécifique du régulateur.
Après avoir terminé les raccordements électriques, bloquer
les câbles avec les serre-câbles fournis avec l'équipement,
fermer le couvercle du régulateur et la coque de protection de
la station solaire.
12 12
INSTALLATION
