INSTALACIÓN
S1
Psc
3
2 4
1 5
0 6
C
Psr
Ua Us
C
Is
Ia
Pa

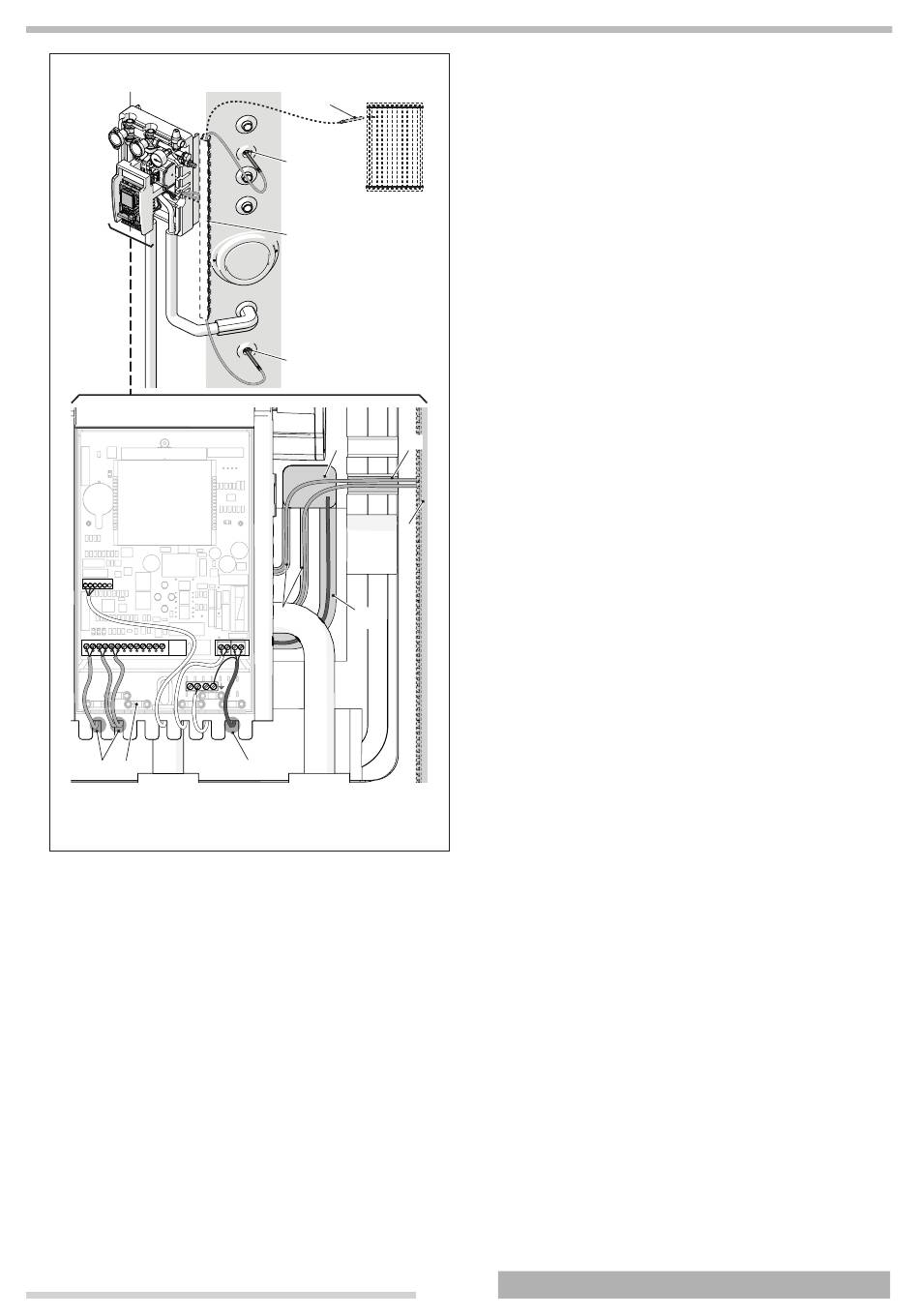

Conexiones de las sondas
- Hacer pasar los cables de las sondas en los sujetaca-
bles (F), los pasacables (Ps), los pasajes en el aisla-
miento (Is), las salidas de la estación solar (Us/Ua) y
conectarlos a la regleta de conexiones M4 del regu-
lador solar (terminales S1-S2-S3-S4), utilizando como
referencia las indicaciones del manual específico del
regulador.
Durante la conexión o si fuera necesario aumentar la longitud
del cable de la sonda, consultar las siguientes notas:
- Evitar absolutamente la colocación conjunta de los ca-
bles de las sondas con los cables con tensión de red
y/o cables AC
- Evitar absolutamente el pasaje de cables cerca de
fuertes campos magnéticos
- Evitar realizar uniones en los cables, soldar y aislar
adecuadamente solo aquellos indispensables
- Utilizar cables trenzados y apantallados
- Utilizar cables con secciones superiores a los 0,5 mm
Conexiones de alimentación del regulador
- Hacer pasar el cable de alimentación en los sujetaca-
bles (F), los pasacables (Pa), los pasajes en el aisla-
miento (Ia), las salidas de la estación solar (Ua) y co-
nectarlo a la regleta de conexiones M1 del regulador
solar (terminales L-N-GND), utilizando como referencia
las indicaciones del manual específico del regulador.
Una vez completadas las conexiones eléctricas, bloquear los
cables con los sujetacables suministrados, cerrar la tapa del
regulador y el cárter de protección de la estación solar.
