Dépannage

Tableau diagnostique

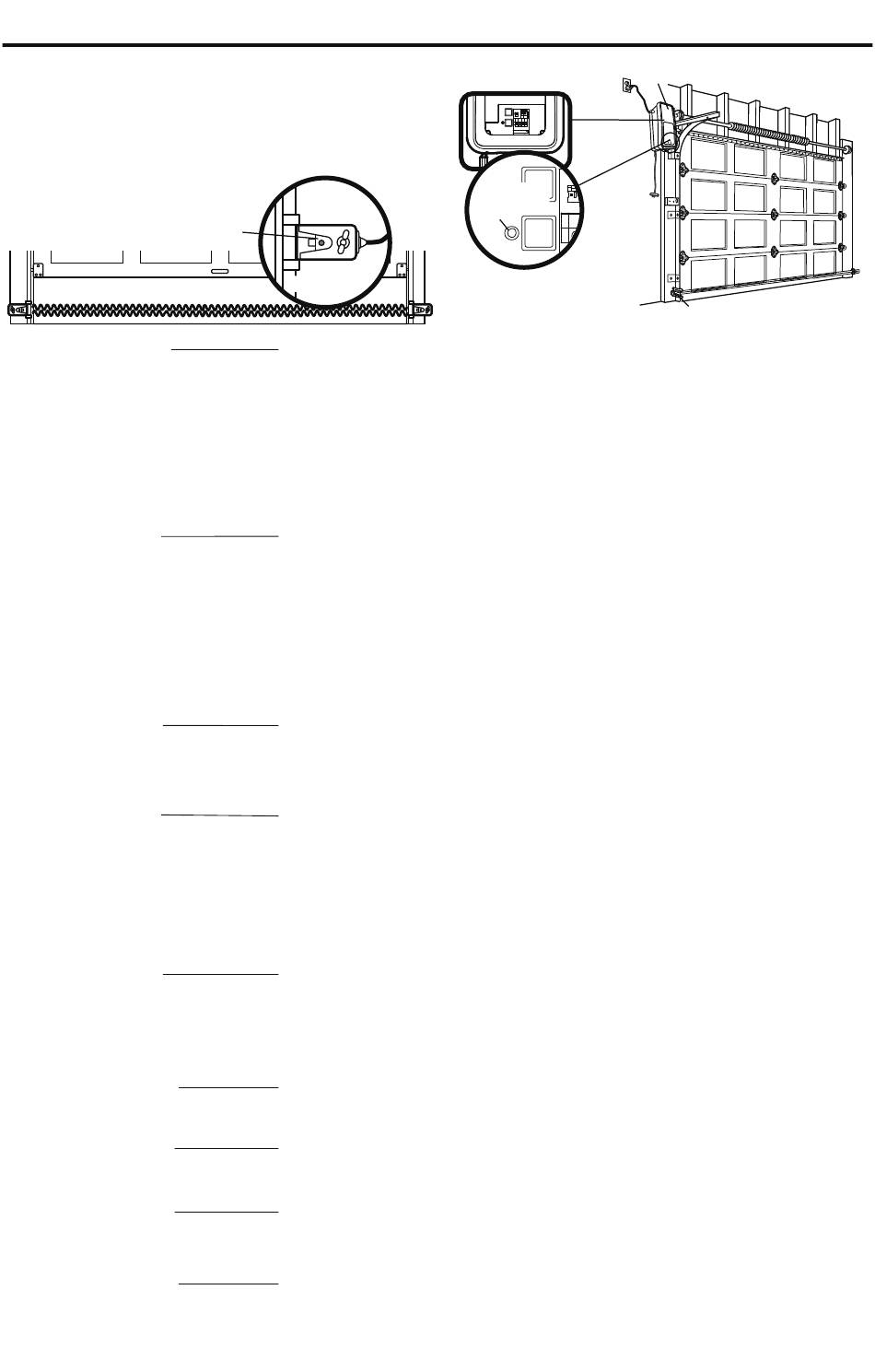

Des fonctions d'autodiagnostic ont été programmées dans
votre ouvre-porte de garage. Le voyant à DEL de diagnostic
clignote plusieurs fois puis s'interrompt, indiquant qu'il
a détecté un problème potentiel. Consulter le tableau de
diagnostic ci-dessous.
Montage du détecteur
inverseur de sécurité
CLIGNOTE UNE FOIS
Fil des capteurs inverseurs de sécurité
ouvert (cassé ou débranché)
OU
2 CLIGNOTEMENTS
Fil des capteurs inverseurs de sécurité en
court-circuit ou fil noir/blanc inversé
3 CLIGNOTEMENTS
Commande de porte ou fil en court-circuit
4 CLIGNOTEMENTS
Capteurs inverseurs de sécurité
légèrement désalignés (voyant à DEL
atténué ou clignotant)
5 CLIGNOTEMENTS
Le régime du moteur n'est pas reconnu
9 CLIGNOTEMENTS
Inversion du moniteur de tension de câble
10 CLIGNOTEMENTS
Les limites et les résistances doivent être
reprogrammées
11 CLIGNOTEMENTS
Les limites et les résistances doivent être
reprogrammées
12 CLIGNOTEMENTS
Tentative de compensation
13 CLIGNOTEMENTS
Tentative de compensation
Installed
Safety Reversing
Sensor
SYMPTÔME : Un ou deux témoins lumineux sur les capteurs de sécurité ne
restent pas allumés.
• Les capteurs d'inversion de sécurité ne sont pas installés, connectés, ou les
fils sont coupés. Vérifier les fils du capteur pour y déceler tout fil déconnecté
ou coupé.
• Les capteurs d'inversion de sécurité sont court-circuités ou un fil est inversé.
Inspecter le câblage des capteurs d'inversion de sécurité et tous les points
d'agrafe et de connexion; remplacer ou corriger les fils au besoin.
SYMPTÔME : La porte ne s'active pas depuis la commande de porte.
• Vérifier la présence d'un court-circuit au niveau de la commande de porte ou
des fils (agrafe dans le fil), remplacer si nécessaire.
• Débrancher les fils de la commande de porte, faire toucher les fils. Si l'ouvre-
porte de garage s'active, remplacer la commande de porte.
• Si l'ouvre-porte de garage ne s'active pas, débrancher les fils de la commande
de porte de l'ouvre-porte de garage. Court-circuiter momentanément la borne
rouge et la borne blanche avec un fil de cavalier. Si l'ouvre-porte de garage
s'active, remplacer les fils de la commande de porte.
SYMPTÔME : Le témoin lumineux d'émission reste allumé, le témoin
lumineux de réception est atténué ou clignote.
• Réaligner le capteur de réception, nettoyer la lentille et fixer les supports.
• Vérifier que le guide de porte est solidement fixé au mur et ne bouge pas.
SYMPTÔME : La porte se déplace de 2 à 3 pouces et s'arrête.
• Reprogrammer les limites et les résistances. Voir la section Réglage.
• Si le moteur continue de se déplacer de 2 à 3 pouces, vérifier la connexion du
module de déplacement ou remplacer le module de déplacement.
SYMPTÔME : Aucun mouvement, le moteur fonctionne 2 à 3 secondes.
• Reconnecter le déclenchement d'urgence.
• Le remplacement du moteur est peut-être nécessaire.
SYMPTÔME : La porte s'arrête et remonte pendant la fermeture.
• Vérifier ce qui peut possiblement bloquer la porte et éliminer les obstacles.
• Vérifier que le moniteur de tension du câble est correctement connecté à
l'ouvre-porte.
• Remplacer le moniteur de tension du câble.
SYMPTÔME : La porte s'arrête pendant l'ouverture.
• Reprogrammer les limites et les résistances. Voir la section Réglage.
SYMPTÔME : La porte s'arrête et remonte pendant la fermeture.
• Reprogrammer les limites et les résistances. Voir la section Réglage.
SYMPTÔME : La porte s'arrête et remonte pendant la fermeture.
• L'ouvre-porte de garage essaie de compenser trois fois avant d'effectuer un
clignotement à 10 reprises.
SYMPTÔME : La porte s'arrête pendant l'ouverture.
• L'ouvre-porte de garage essaie de compenser trois fois avant d'effectuer un
clignotement à 11 reprises.
33
Ouvre-porte de garage
DEL de
Diagnostic
Détecteur inverseur du securitié
