Montage

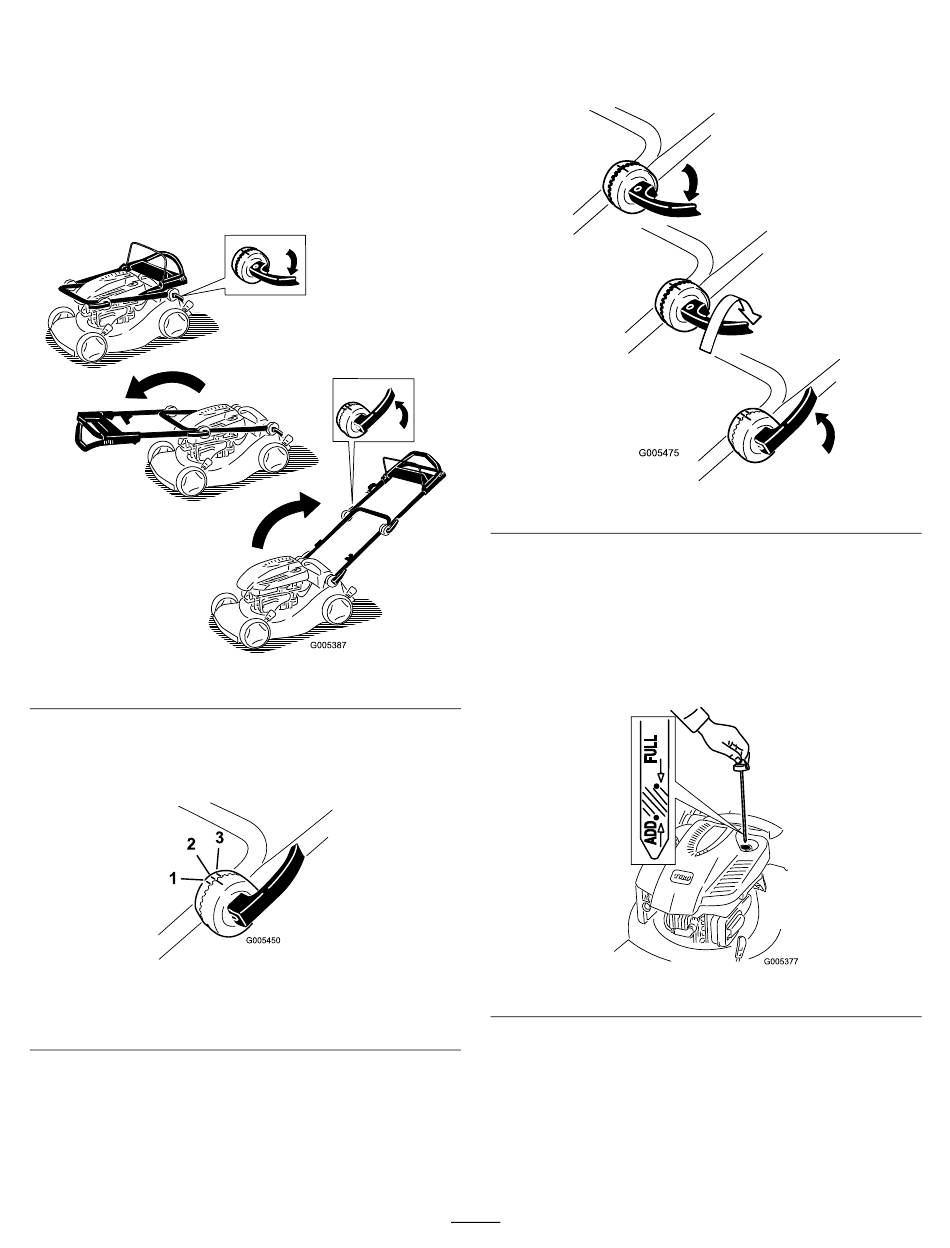

1. De handgreep uitklappen

Procedure
1. Maak de vergrendelingen van de handgreep los, zet
de delen van de handgreep in de bedrijfsstand en
vergrendel de handgreep (Figuur 3).
2. Maak de vergrendelingen van de bovenste handgreep
los; draai de bovenste handgreep omhoog en zet
deze vast in een stand die u prettig vindt (Figuur 4).
1. Hoogste stand
2. Middelste positie
Opmerking: U kunt de bovenste handgreep in
een van de drie standen zetten. Zet het merkteken
op een lijn met een van de drie merktekens op de
binnenkant van de vergrendelingen van de bovenste
handgreep (Figuur 4).
Figuur 3
Figuur 4
3. Laagste stand
Opmerking: Als een handgreephendel los zit,
moet u de hendel openen en 1 of 2 slagen rechtsom
draaien om deze vast te zetten en daarna de hendel
sluiten (Figuur 5).

2. Carter met olie bijvullen

Procedure
De maaimachine wordt geleverd zonder olie in het carter.
1. Verwijder de peilstok (Figuur 6).
2. Giet langzaam olie in de vulbuis totdat het peil de
Vol-markering op de peilstok (Figuur 6) bereikt. Niet
te vol vullen. (Maximale vulhoeveelheid: 0,59 l, type:
SAE 30W reinigingsolie, met onderhoudsclassificatie
SF, SG, SH, SJ, SL van het American Petroleum
Institute (API) of hoger).
3. Plaats de peilstok weer stevig op zijn plaats.
5
Figuur 5
Figuur 6
