Description du matériel – Aperçu rapide
4.1
Face avant
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
11
099-004801-EW502
29.04.2013
Description du matériel – Aperçu rapide
0
Volet de protection
Cache pour le coffret dévidoir et d'autres éléments de commande.
La face intérieure comporte, selon la série de postes, des autocollants supplémentaires
fournissant des informations sur les pièces d'usure et les listes de JOBs.
Renforcement de poignée (verrouillage) pour l'ouverture du couvercle
Poignée de transport
Commande du poste
Voir chapitre Commande du poste – Eléments de commande
Prise de raccordement 7 broches (numérique)
Pour le raccordement de composants accessoires numériques (commande à distance,
ligne de commande, torche de soudage, etc.)
Pieds du poste
Prise de raccordement 19 broches (analogique)
Pour le raccordement de composants accessoires analogiques (commande à distance,
ligne de commande, torche de soudage, etc.)
Raccord rapide à obturation (bleu)
avance réfrigérant
Raccord rapide à obturation (rouge)
reflux réfrigérant
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom und Schutzgas integriert
Fermeture à coulisse, verrouillage du couvercle de protection

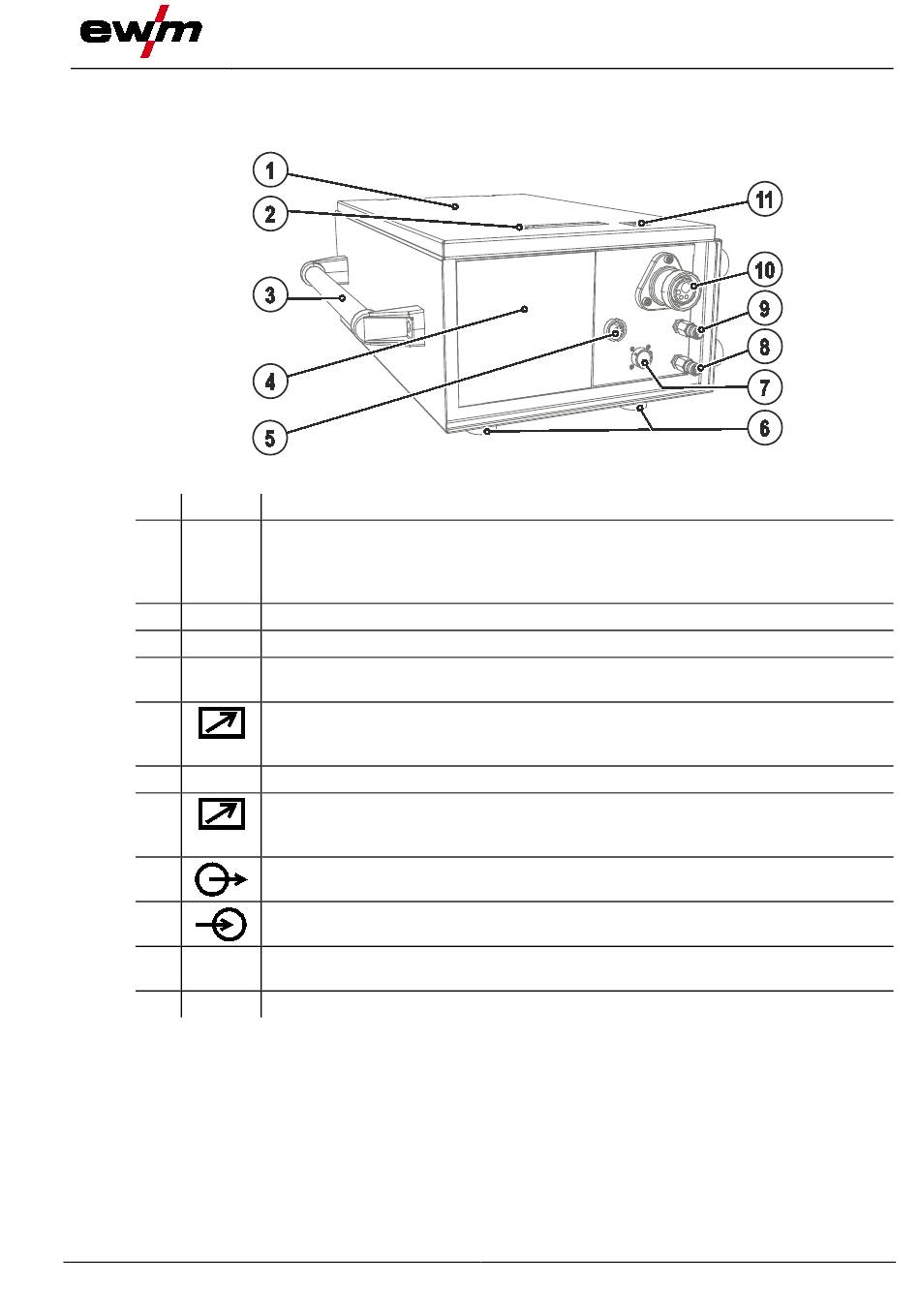

Illustration 4-1
Face avant
